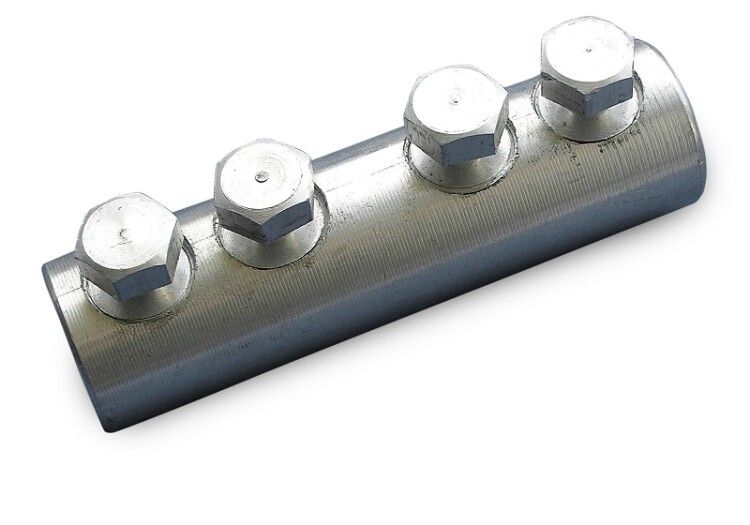

Соединитель болтовой 4СБ-2 70-120мм УХЛ3 (срыв. болт.) ГОФРОМАТИК zeta11011 ЗЭТА

Соединитель болтовой 4СБ-2 70–120 мм УХЛ3 (срывной болт) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией напряжением до 10 кВ. Болт со срывной головкой гарантирует точный момент затяжки без перегрузки, что делает этот соединитель удобным для монтажа в условиях производства и энергообъектов.

Назначение и область применения

Соединитель болтовой 4СБ-2 70–120 мм УХЛ3 используется для создания герметичного и механически прочного соединения между токоведущими жилами кабелей. Подходит для кабелей с изоляцией из бумаги, пропитанной маслом, или современных пластиковых материалов. Применяется в распределительных устройствах, кабельных линиях, подстанциях, промышленных объектах и на транспорте, где требуется надёжная передача тока без разборки соединения.

Технические характеристики

• Тип соединения: болтовое с срывной головкой
• Диапазон сечений жил: 70–120 мм2
• Максимальное рабочее напряжение: 10 кВ
• Изоляция жил: бумажная маслопропитанная, пластиковая (ПВХ, XLPE и аналоги)
• Материал контакта: алюминий и медь (совместим с обоими типами жил)
• Климатическое исполнение: УХЛ3 - устойчив к температуре от −50C до +40C, повышенной влажности и агрессивной среде
• Герметизация: обеспечивается за счёт плотного прилегания деталей и компрессии при затяжке

Совместимость и монтаж

Соединитель болтовой 4СБ-2 70–120 мм УХЛ3 совместим с кабелями типа ААБл, АСБ, ВВГ, NYM, КГ и другими, имеющими сечение жил в пределах 70–120 мм2. Для установки необходимо:

• Подготовить жилы: зачистить на длину, указанную в инструкции, удалить оксидную плёнку с алюминиевой жилы;
• Вставить жилы в корпус соединителя до упора;
• Затянуть болт срывной головкой до момента её автоматического откручивания - это сигнал достижения нужного крутящего момента;
• Не допускать повторной затяжки после срыва головки - соединение считается завершённым.

Инструмент: гаечный ключ подходящего размера. Не используйте ударные инструменты.

Безопасность и стандарты

Соединитель болтовой 4СБ-2 соответствует требованиям ГОСТ 28900-91 и другим нормативам для высоковольтной кабельной арматуры. Конструкция исключает самопроизвольное ослабление соединения. Материалы устойчивы к старению, коррозии и воздействию масла, что повышает безопасность при длительной эксплуатации.

Преимущества

• Автоматический контроль момента затяжки благодаря срывному болту - снижает риск перетяга или недотяга;
• Одноразовое использование исключает неквалифицированные повторные монтажи;
• Высокая механическая прочность и долговечность соединения;
• Устойчивость к влаге, пыли и перепадам температур - идеально для наружных и промышленных условий;
• Совместимость с двумя типами жил - позволяет использовать один тип соединителя для смешанных систем.

Ограничения применения

• Не применяется для жил меньше 70 мм2 или больше 120 мм2 - возможна потеря герметичности и перегрев;
• Не рекомендован для постоянного погружения в воду - хотя имеет класс защиты УХЛ3, он не является водонепроницаемым в режиме IP67/68;
• Не подлежит демонтажу и повторному использованию - после срыва болта соединитель нельзя разобрать без повреждения;
• Не предназначен для работы с кабелями выше 10 кВ - превышение напряжения опасно!

Примеры использования

• Соединение кабелей в распределительном щите промышленного цеха;
• Обход участка повреждённого кабеля на воздушной ЛЭП с земляным переходом;
• Подключение силового кабеля к трансформатору или двигателю с алюминиевыми выводами;
• Монтаж в кабельных коллекторах и каналах с высокой влажностью.

Практические советы

• Перед монтажом проверьте сечение жил - даже небольшое отклонение от 70–120 мм2 может привести к нагреву и выходу из строя;
• При работе с алюминием обязательно используйте антиоксидантную пасту - она продлевает срок службы соединения;
• Не затягивайте болт сверху - срывная головка работает как фиксатор; если вы слышите хруст - значит, уже достигнут предел;
• Храните соединитель в сухом месте - даже при УХЛ3 избыток влаги может вызвать коррозию контактных поверхностей;
• Соединитель болтовой 4СБ-2 70–120 мм УХЛ3 от ЗЭТАРУС - это решение для профессионалов, которые ценят точность и надёжность, а не экономию времени на этапе монтажа.
