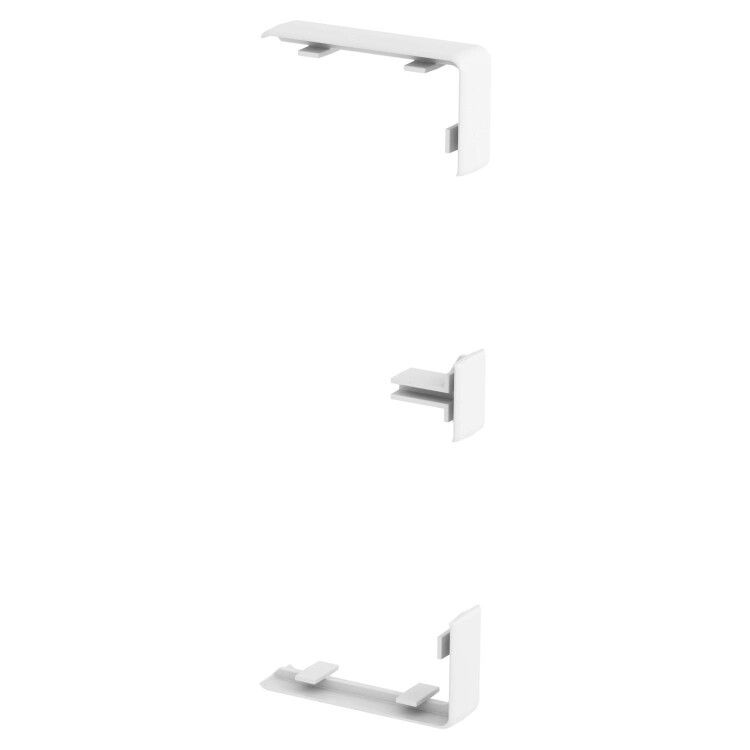

Соединитель для кабельного канала Rapid 45-2 53x100/165 мм (ПВХ,белый) (GK-KS45-1RW) | 6113020 OBO Bettermann

Соединитель для кабельного канала Rapid 45-2 53x100/165 мм (ПВХ, белый) - элемент для герметичного соединения секций кабель-каналов серии Rapid 45-2, обеспечивает надёжную фиксацию крышки при монтаже в помещениях с умеренной нагрузкой. Артикул GK-KS45-1RW совместим с пластиковыми и алюминиевыми каналами OBO BETTERMANN.

Назначение и область применения

Соединитель для кабельного канала Rapid 45-2 предназначен для соединения двух участков кабель-канала по длине, сохраняя целостность корпуса и удобство доступа к проводам. Применяется в системах распределения электроэнергии внутри зданий: офисах, производственных цехах, жилых домах. Подходит для монтажа на стенах и потолках там, где требуется скрытая прокладка кабелей без высоких механических нагрузок.

Технические характеристики

• Ширина: 45 мм - соответствует ширине крышки кабель-канала Rapid 45-2
• Глубина: 53 мм - совпадает с глубиной профиля канала
• Материал: Поливинилхлорид (ПВХ) - устойчив к влаге, химически инертен, не поддерживает горение
• Цвет: Чисто-белый - сочетается с белыми каналами и не бросается в глаза
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, не предохраняет от воды
• Тип крепления: Сдвиг/смещение - фиксируется путём вставки и легкого сдвига крышки
• Состав: Без галогенов - при возгорании не выделяет токсичных газов
• Форма: Симметричный - одинаково работает на обоих концах канала
• Артикулы совместимости: GK-KS45-1RW / 6113020

Совместимость и монтаж

Соединитель для кабельного канала Rapid 45-2 53x100/165 мм (ПВХ, белый) подходит ко всем модификациям кабель-каналов серии Rapid 45-2 с глубиной 53 мм:

• 53×100 мм (ПВХ и алюминий)
• 53×130 мм (ПВХ и алюминий)
• 53×160 мм (ПВХ и алюминий)
• 53×165 мм (ПВХ и алюминий)

Установка выполняется просто: крышка канала вводится в соединитель до щелчка, затем сдвигается на 5–8 мм для фиксации. Не требует инструментов. Убедитесь, что края канала ровные - искривление снижает плотность соединения.

Безопасность и стандарты

Соединитель выполнен из галоген-free ПВХ, соответствует требованиям безопасности при использовании в закрытых помещениях. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли, но не предназначено для влажных сред или мест с возможным попаданием воды. Для помещений с повышенной влажностью рекомендуется использовать соединители с более высокой степенью защиты.

Преимущества

• Не требует крепежа - монтируется без шурупов и клея
• Экономит время при сборке длинных трасс
• Сохраняет эстетику системы - белый цвет не контрастирует с каналом
• Легко демонтируется - позволяет заменить поврежденный участок без вскрытия всей трассы
• Подходит для многократного использования при перестановке проводки

Ограничения применения

• Не используется вне помещений - материал ПВХ не рассчитан на УФ-лучи и экстремальные температуры
• Не подходит для мест с ударными нагрузками - например, рядом с движущимся оборудованием
• Не обеспечивает герметичность - нельзя применять в сырых зонах (ванная, подвал, улица)
• Не совместим с другими сериями кабель-каналов - даже если размер совпадает, форма крепления отличается

Примеры использования

• Объединение двух участков кабель-канала вдоль стены в офисном помещении
• Переход между двумя уровнями короба на потолке в производственном цеху
• Завершение трассы перед углом, чтобы не оставлять открытые торцы
• Ремонт поврежденного участка канала - замена только соединителя вместо всего отрезка

Практические советы

• Перед установкой проверьте, что внутренние кромки канала не имеют заусенцев - они могут помешать сдвижению соединителя
• Если соединитель плохо фиксируется - слегка подожмите его руками после сдвига; он адаптируется к форме канала
• Не используйте силовые инструменты для запрессовки - можно повредить стенки ПВХ
• Для длинных трасс (>5 м) рекомендуется устанавливать соединитель каждые 2–3 метра для равномерного распределения нагрузки
• Артикул GK-KS45-1RW - единственный подходящий вариант для белых каналов Rapid 45-2; аналоги других брендов не гарантированно совместимы
