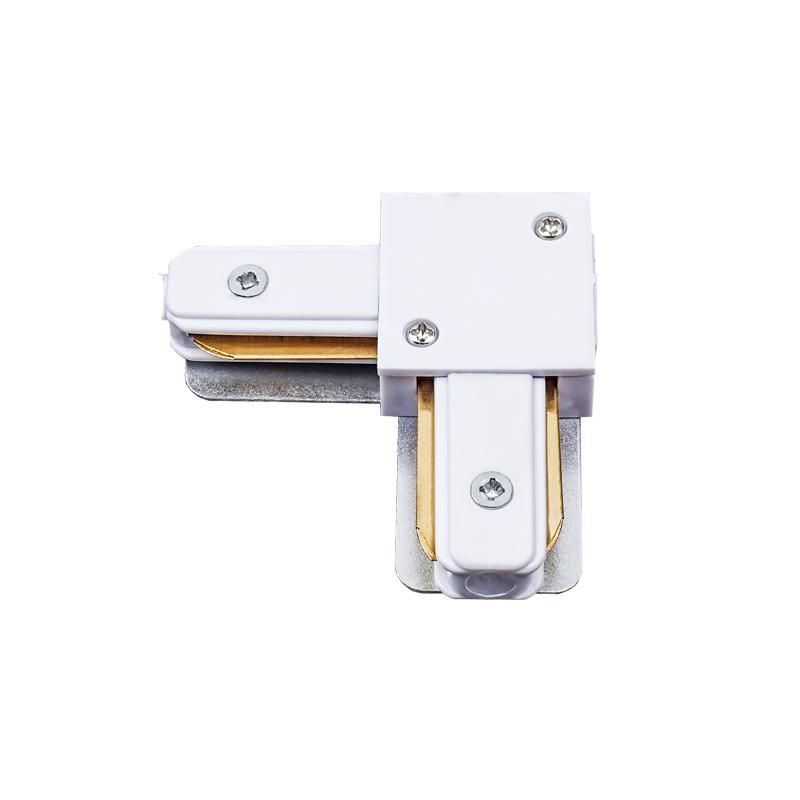

Соединитель для шинопроводов UBX-Q122 G21 WHITE 1 POLYBAG типа G L-образный. 1ф Volpe UL-00006057 Uniel

Соединитель для шинопроводов Volpe UL-00006057 типа G L-образный 1-полюсный предназначен для надёжного соединения участков шинопровода под углом 90 градусов, обеспечивая передачу тока без перебоев в распределительных системах промышленного оборудования.

Назначение и область применения

Этот соединитель используется для изменения направления шинопровода на 90 градусов в горизонтальной или вертикальной плоскости. Подходит для установки в цепях постоянного и переменного тока до 100 А. Применяется в системах питания станков, конвейеров, автоматических линий и других объектов, где требуется компактная и безопасная маршрутизация силового кабеля.

Технические характеристики

• Тип: L-образный, 1-полюсный
• Серия: G
• Цвет корпуса: белый
• Максимальный рабочий ток: 100 А
• Работает с шинопроводами типа G
• Материал корпуса: термостойкий пластик
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)

Совместимость и монтаж

Соединитель Volpe UL-00006057 совместим только с шинопроводами того же типа G. Устанавливается между двумя прямыми секциями шинопровода. Для монтажа необходимо:

• Выключить питание и убедиться в отсутствии напряжения;
• Аккуратно разъединить секции шинопровода;
• Вставить контакты соединителя в пазы секций до щелчка;
• Закрепить механическими зажимами, предусмотренными в системе шинопровода G.

Не используйте усилие больше рекомендованного — это повредит контактную группу.

Безопасность и стандарты

Соединитель соответствует требованиям безопасности для внутренней промышленной проводки. Сертифицирован для работы в помещениях с нормальными условиями эксплуатации. Не предназначен для открытых площадок, мест с высокой влажностью или воздействием химически активных сред.

Преимущества

• Устойчив к деформации при температуре до +80 °C
• Легко фиксируется без дополнительных креплений
• Имеет цветовое отличие — белый корпус позволяет легко выявить место соединения при осмотре системы
• Обеспечивает минимальное переходное сопротивление за счёт точной посадки медных контактов

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях — степень защиты IP40 недостаточна
• Не подходит для многополюсных систем — только для однополюсных шинопроводов типа G
• Не допускается использование с другими сериями или брендами шинопроводов — даже при внешнем сходстве
• Не рассчитан на частые демонтажи — после нескольких сборок возможен износ фиксаторов

Примеры использования

• Переход шинопровода с горизонтального участка на вертикальный вдоль стенки станка
• Обход препятствий (колонн, труб) в производственных цехах
• Подключение питания к оборудованию, расположенному под углом к основному трассу

Практические советы

• Перед установкой проверьте, что шины внутри соединителя не смещены — они должны плотно входить в пазы
• Если система работает на пределе тока (более 80 А), регулярно контролируйте температуру соединителя — нагрев выше 50 °C требует диагностики
• Не закрывайте соединитель изоляционными материалами — он нуждается в естественной вентиляции
• Храните запасные экземпляры Volpe UL-00006057 в сухом месте — влага снижает долговечность пластиковых элементов
