Соединитель для шинопроводов типа G, Т-образный UBX-Q122 G31 BLACK 1 POLYBAG Однофазный Черный - UL-00006053 Uniel

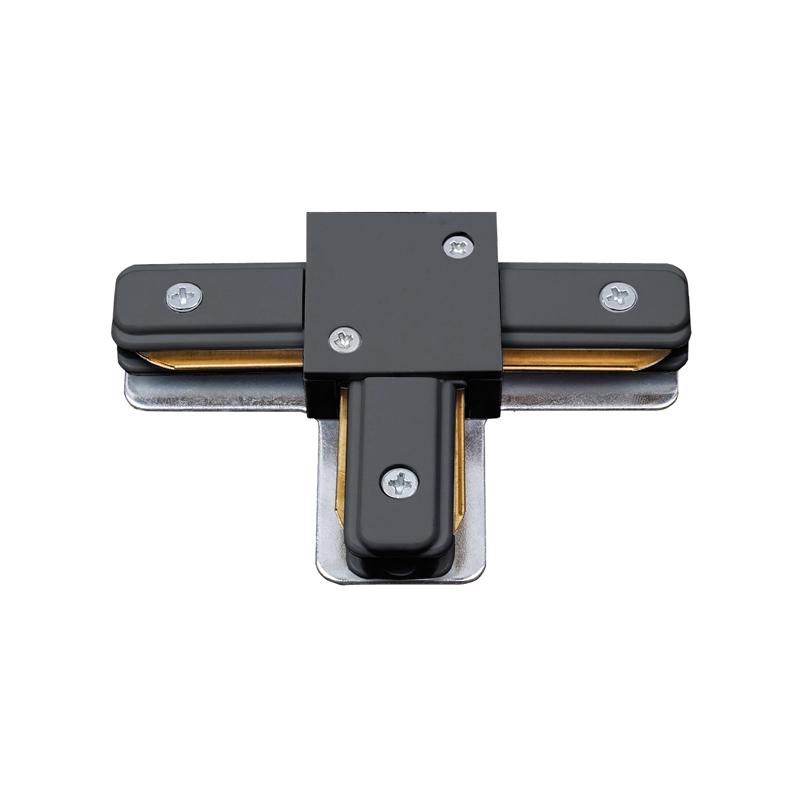

Соединитель для шинопровода типа G, Т-образный UBX-Q122 G31 BLACK однофазный - компонент для создания ответвлений в системах силовой передачи на основе шинопроводов типа G. Продукт от Uniel и Volpe предназначен для надёжного соединения токоведущих шин в распределительных сетях с напряжением до 415 В переменного тока.

Назначение и область применения

Т-образный соединитель UBX-Q122 G31 BLACK используется для формирования ответвления под углом 90° от основной трассы шинопровода типа G. Он позволяет подключить дополнительную нагрузку - например, оборудование на конвейере, станке или участке сборки - без перерыва в работе основной линии. Подходит для промышленных объектов, где требуется гибкая и безопасная разводка энергии внутри цехов.

Технические характеристики

• Тип соединения: Т-образный (ответвление под 90°)
• Тип шинопровода: G
• Фазность: однофазный
• Цвет корпуса: чёрный
• Рабочее напряжение: до 415 В AC
• Максимальный ток: не указано - уточнять по документации шинопровода типа G
• Степень защиты IP: не указана - зависит от установленного модуля и герметизации

Совместимость и монтаж

Соединитель UBX-Q122 G31 BLACK совместим только с шинопроводами типа G от производителей Uniel и Volpe. Для установки необходимо:

• Отключить питание всей линии;
• Выполнить демонтаж секции шинопровода там, где требуется ответвление;
• Установить T-соединитель между двумя прямыми секциями, соблюдая ориентацию контактов;
• Закрепить болтами согласно моменту затяжки, указанному в руководстве шинопровода;
• Подключить ответвление к новой нагрузке через соответствующий вывод.

Не допускается использование с другими типами шинопроводов (например, S, L, M) - несовместимость по форме профиля и расположению контактных пластин.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и механической прочности, предъявляемым к промышленным шинопроводам. Однако точные сертификаты (ГОСТ, IEC) не указаны - рекомендуется проверять соответствие в техдокументации на всю систему шинопровода типа G.

Преимущества

• Чётко определённая форма - обеспечивает точное позиционирование при монтаже;
• Чёрный цвет корпуса снижает бликование и лучше сочетается с промышленными решениями;
• Простая замена - можно заменить без демонтажа всей трассы, если повреждён только ответвитель;
• Совместим с широким спектром фурнитуры шинопровода типа G.

Ограничения применения

• Не предназначен для работы вне помещений без дополнительной защиты от влаги и пыли - степень защиты IP не гарантирована самим соединителем;
• Не рассчитан на частые перемещения или вибрацию выше нормированной для шинопровода типа G;
• Не поддерживает автоматическое коммутирование - требует ручного отключения питания при обслуживании;
• Не применяется в цепях постоянного тока - только переменный ток до 415 В.

Примеры использования

• Подключение сварочных аппаратов к основной линии шинопровода в металлообрабатывающем цехе;
• Разветвление питания для конвейерной линии на заводе по производству пищевых продуктов;
• Добавление точки питания для освещения рабочего места в зоне ремонта оборудования.

Практические советы

• Перед заказом убедитесь, что ваша система использует именно шинопровод типа G - другие типы не подходят даже при совпадении внешних размеров;
• Проверьте посадочные размеры: соединитель UBX-Q122 G31 BLACK имеет жестко заданную форму - отклонения в геометрии секций вызовут плохой контакт;
• При монтаже в местах с высокой запылённостью используйте дополнительные уплотнители и закрывайте все открытые контакты после подключения;
• Артикул ul-00006053 - единственный идентификатор этого изделия; сохраните его для будущих заказов запчастей.
