Соединитель фронтальный SIMATIC S7-300 для сигнал. модулей 40П Siemens 6ES73921AM000AA0

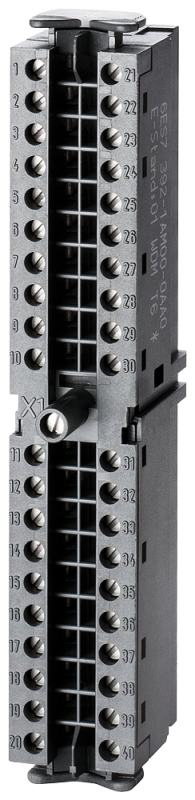

Соединитель фронтальный 40-полюсный для сигнальных модулей SIMATIC S7-300 с винтовыми зажимами (артикул 6ES7392-1AM00-0AA0) обеспечивает надёжное электрическое соединение между платой модуля и внешними проводами в системах автоматизации Siemens. Этот компонент используется исключительно с модулями серии S7-300 и устанавливается на переднюю панель устройства.

Назначение и область применения

Соединитель фронтальный 40-полюсный для сигнальных модулей SIMATIC S7-300 с винтовыми зажимами предназначен для подключения кабелей к входным/выходным сигналам модулей управления. Он применяется в промышленной автоматике - например, на станках, конвейерах, системах сбора данных и других установках, где требуется жёсткая и долговечная коммутация. Установка происходит непосредственно на лицевую сторону сигнального модуля S7-300, заменяя необходимость в отдельных распределительных шинах или клеммниках.

Технические характеристики

• Число полюсов: 40
• Тип разъёма: Штекер (папа) - контакты выступают из корпуса для подключения проводов
• Тип соединителя: Фронтальный - монтируется на передней стенке модуля S7-300
• Тип зажима: Винтовые - обеспечивают прочное механическое и электрическое соединение
• Совместим с: Модулями SIMATIC S7-300 (только серийными версиями с фронтальным интерфейсом)
• Материал корпуса: Термостойкий пластик, соответствует требованиям UL94 V-0

Совместимость и монтаж

Соединитель фронтальный 40-полюсный для сигнальных модулей SIMATIC S7-300 с винтовыми зажимами совместим только с оригинальными модулями SIMATIC S7-300, имеющими стандартную фронтальную планку. Для установки необходимо:

• Выключить питание системы
• Аккуратно снять старый соединитель (если есть)
• Закрепить новый на направляющих модуля до щелчка
• Подключить провода через винтовые клеммы - зачищенные концы 0,2–2,5 мм2
• Затянуть винты усилием 0,5 Нм - перетягивать нельзя!

Не используйте этот соединитель с модулями S7-1200, S7-1500 или другими сериями - он физически и электрически несовместим.

Безопасность и стандарты

Соединитель фронтальный 40-полюсный для сигнальных модулей SIMATIC S7-300 с винтовыми зажимами соответствует нормам IEC 61131-2 и имеет сертификат CE. Конструкция защищена от случайного отсоединения и обеспечивает безопасную работу при температуре от –25C до +60C. Контакты выполнены из медного сплава с никелевым покрытием - устойчивы к окислению и коррозии.

Преимущества

• Удобство обслуживания: доступ к контактам без демонтажа модуля
• Надёжность: винтовые зажимы не требуют специальных инструментов и не ослабевают при вибрации
• Стандартная форма: одинаковый дизайн для всех 40-полюсных модулей S7-300
• Долгий срок службы: рассчитан на десятки тысяч циклов подключения/отключения

Ограничения применения

• Не предназначено для силовых токов выше 2 А - только для сигналов и слаботочных цепей
• Не работает с быстроразъёмными кабелями - только с проводами под винтовые клеммы
• Не допускается использование в средах с высокой запылённостью без дополнительной защиты
• Не подлежит ремонту - при повреждении заменяется полностью

Примеры использования

• Подключение датчиков давления и температуры к аналоговым входам SM 331
• Разводка дискретных выходов SM 322 для управления реле и клапанами
• Интеграция энкодеров и импульсных счетчиков в контроллер S7-315
• Обслуживание существующих линий автоматизации, где сохраняются старые модули S7-300

Практические советы

• Перед подключением проверьте соответствие номера модуля - 40-полюсный соединитель не подойдёт к 8-, 16- или 32-полюсным устройствам
• Используйте провода с одножильными или многожильными (запрессоваными) концами - гибкие многожильные без наконечников могут выпасть
• При замене всегда отключайте питание - даже при малых токах возможны скачки напряжения
• Храните запасные экземпляры 6ES7392-1AM00-0AA0 - они часто становятся бракованными после длительной эксплуатации
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в условиях вибрации
