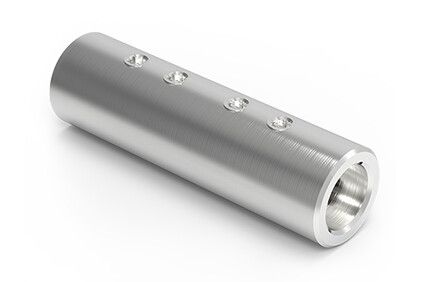

Соединитель изолированного токоотвода | NK0002 DKC ДКС

Соединитель изолированного токоотвода DKC (артикул nk0002) предназначен для надёжного соединения отрезков изолированных токоотводов в системах молниезащиты. Выполнен из нержавеющей стали V2A, обеспечивает механическую прочность и долговечность в агрессивной среде.

Назначение и область применения

Соединитель изолированного токоотвода DKC используется исключительно для соединения двух участков изолированного токоотвода в системах внешней молниезащиты зданий и сооружений. Применяется там, где требуется сохранить электрическую изоляцию токоотвода от металлических конструкций, например на кровле, фасаде или на вышках. Подходит для установки на объектах с повышенными требованиями к коррозионной стойкости - химических производствах, побережьях, промышленных площадках.

Технические характеристики

• Диаметр: 28 мм - соответствует стандартному наружному диаметру изолированных токоотводов серии Jupiter;
• Тип подключения: круглый провод - совместим с токоотводами цилиндрической формы;
• Тип изделия: молниезащита - предназначено для передачи импульсов молнии без перегрева и повреждения;
• Материал: нержавеющая сталь V2A (AISI 304) - устойчив к коррозии, не требует дополнительного покрытия;
• Защитное покрытие поверхности: необработанная - поверхность матовая, без лака, краски или гальванического слоя, что предотвращает отслоение и снижение проводимости;
• Комплектация: муфта, термоусадочная трубка, метизы, фиксатор резьбовых соединений - всё необходимое для сборки в одном комплекте.

Совместимость и монтаж

Соединитель изолированного токоотвода DKC совместим только с токоотводами того же диаметра (28 мм) и аналогичной изоляцией, в том числе с продуктами серии Jupiter. Монтаж выполняется в три этапа:

1. Очистите концы токоотводов от загрязнений и изоляции на 5–10 мм;
2. Заведите каждый конец внутрь муфты, плотно подгоните;
3. Установите метизы, зафиксируйте резьбу фиксатором, затем наденьте и прогрейте термоусадочную трубку - она герметично закроет место соединения и восстановит изоляционный слой.

Инструменты: термопушка, ключи для метизов, нож для зачистки. Не используйте сварку или пайку - это нарушит целостность изоляции и материал токоотвода.

Безопасность и стандарты

Соединитель изолированного токоотвода DKC соответствует требованиям IEC 62305 (системы молниезащиты) и EN 50164-2 (компоненты для молниеприёмников). Материал V2A гарантирует безопасность при длительном воздействии атмосферных осадков и солевых растворов. Наличие термоусадки исключает риск попадания влаги в зону контакта, что снижает вероятность электрохимической коррозии.

Преимущества

• Высокая механическая прочность благодаря нержавеющей стали - выдерживает ветровые нагрузки и удары;
• Автоматическая герметизация за счёт термоусадочной трубки - не нуждается в дополнительной герметизации;
• Фиксатор резьбы предотвращает самопроизвольное раскручивание при вибрациях;
• Отсутствие поверхностного покрытия - не отслаивается, не окисляется, не влияет на проводимость тока молнии;
• Один комплект - всё необходимое в одной упаковке, минимум времени на подготовку.

Ограничения применения

• Не применяется для соединения токоотводов другого диаметра - даже +-1 мм недопустимо;
• Не подходит для внутрипомещенческого монтажа - предназначен только для наружных систем молниезащиты;
• Не заменяет основной токоотвод - служит лишь соединительным элементом между секциями;
• Не рекомендован для использования в условиях постоянного погружения в воду - хотя IP-класс не указан, термоусадка не рассчитана на длительное давление воды.

Примеры использования

• Соединение двух участков токоотвода на коньке крыши промышленного здания;
• Переход между вертикальным и горизонтальным токоотводом на фасаде здания с металлическими элементами;
• Ремонт повреждённого участка токоотвода на башне связи;
• Установка на морском портовом оборудовании, где важна стойкость к солёному воздуху.

Практические советы

• Перед монтажом проверьте, чтобы диаметр токоотвода точно соответствовал 28 мм - не используйте адаптеры или усиливающие вставки;
• Греете термоусадку равномерно, начиная с середины - так избежите образования воздушных пузырей;
• Фиксатор резьбы обязательно затягивайте до упора - он работает как контргайка;
• Храните запасные соединители в сухом месте - даже нержавеющая сталь может накапливать влагу на поверхности при длительном хранении в сыром помещении;
• При использовании в районах с высокой солнечной активностью - убедитесь, что термоусадка не стареет быстрее срока службы системы (обычно 25+ лет).
