Соединитель каналов с накладной пластиной пластик 55х110/D100 - 511SK10NP ЭРА 23227

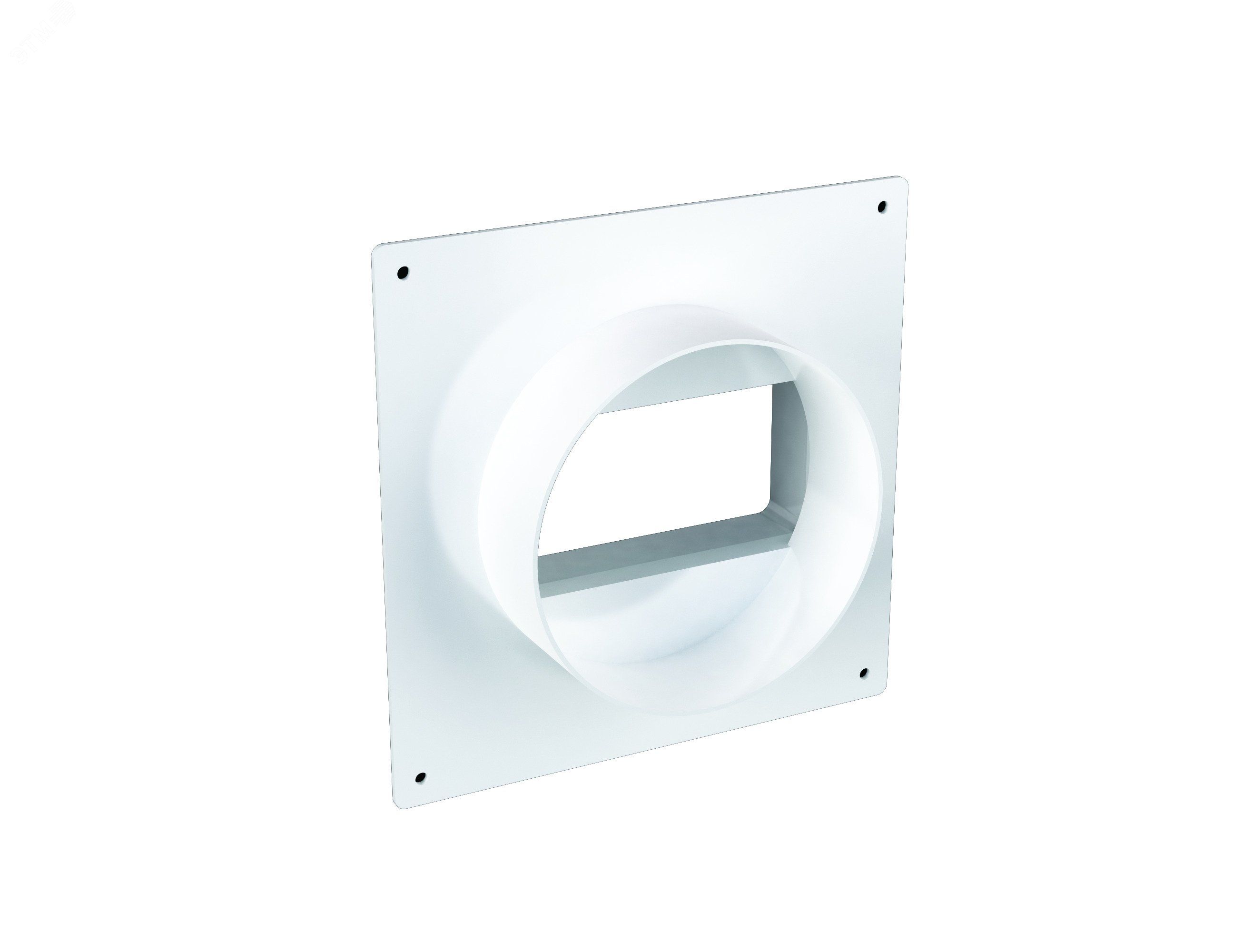

Соединитель каналов с накладной пластиной пластиковый 55х110/D100 от бренда ERA (артикулы 23227 и 511sk10np) предназначен для перехода между прямоугольными и круглыми воздуховодами в системах вентиляции. Несмотря на название, изделие изготовлено из оцинкованной стали - это важно учитывать при монтаже и выборе креплений.

Назначение и область применения

Соединитель каналов с накладной пластиной пластиковый 55х110/D100 используется для герметичного соединения прямоугольного воздуховода размером 55×110 мм с круглым трубопроводом диаметром 100 мм. Применяется в системах принудительной вентиляции жилых, коммерческих и промышленных зданий. Подходит для монтажа на вытяжных каналах кухонных вытяжек, вентиляционных блоках, кондиционерах и других устройствах с выходом на круглый патрубок.

Технические характеристики

• Форма входа: прямоугольный канал 55×110 мм
• Форма выхода: круглый патрубок Ø100 мм
• Материал корпуса: оцинкованная сталь (не пластик, несмотря на название)
• Конструкция: имеет торцевую площадку для фиксации к воздуховоду
• Комплектация: вентилятор, паспорт, инструкция, упаковочная коробка, дюбели с саморезами, дополнительные саморезы, скоба

Совместимость и монтаж

Соединитель каналов с накладной пластиной пластиковый 55х110/D100 крепится напрямую к воздуховодам без дополнительных адаптеров. Для установки:

• Прямоугольный конец плотно надевается на вывод системы (например, вытяжки);
• Круглый конец подключается к гибкому или жесткому круглому воздуховоду;
• Используются саморезы и скобы из комплекта для фиксации к поверхности;
• Пластину можно закрепить на стене или потолке с помощью дюбелей.

Убедитесь, что внутренний диаметр круглого воздуховода соответствует 100 мм - иначе возможна утечка воздуха. Монтаж допускается только на горизонтальных или слегка наклонных участках - вертикальная нагрузка на соединитель не предусмотрена.

Безопасность и стандарты

Изделие не имеет сертификатов пожарной безопасности или взрывозащиты. Не применяется в системах с температурой выше +80 C и в агрессивных средах (пары кислот, щелочей). Условия эксплуатации - нормальная влажность, без постоянного контакта с водой.

Преимущества

• Готовый комплект крепежа снижает время монтажа - не требуется докупать дюбели и саморезы
• Торцевая площадка обеспечивает прочную фиксацию и предотвращает провисание
• Цинковое покрытие защищает от коррозии в условиях повышенной влажности
• Простая форма позволяет легко заменить поврежденный участок без демонтажа всей сети

Ограничения применения

• Не предназначено для работы с высокими давлениями - максимальное рабочее давление не указано, применять только в бытовых и легких промышленных системах
• Название содержит слово «пластиковый», хотя материал - сталь; это может вызвать путаницу при заказе
• Не совместим с воздуховодами другого сечения - нельзя использовать вместо D125 или 60×120
• Не рекомендуется для внешней установки без защиты от осадков

Примеры использования

• Подключение вытяжки на кухне к основному воздуховоду в шахте
• Переход от прямоугольного канала вентиляционного модуля к круглому трассе в перекрытии
• Замена старого гофрированного соединения на более жесткий и герметичный элемент

Практические советы

• Проверьте перед монтажом точные размеры воздуховода - 55×110 мм - это малые значения, часто встречаются в бюджетных вытяжках
• Из-за материала (сталь) используйте металлические саморезы, а не пластиковые дюбели для тяжелых нагрузок
• Обработайте стыки герметиком на основе силикона для лучшей герметизации - даже при наличии площадки возможна микропроницаемость
• Артикулы 23227 и 511sk10np - это один и тот же продукт; проверяйте оба номера при заказе
• Не путайте с аналогами из пластика - этот соединитель каналов с накладной пластиной пластиковый 55х110/D100 не является термопластичным и требует осторожного обращения при резке или сверлении
