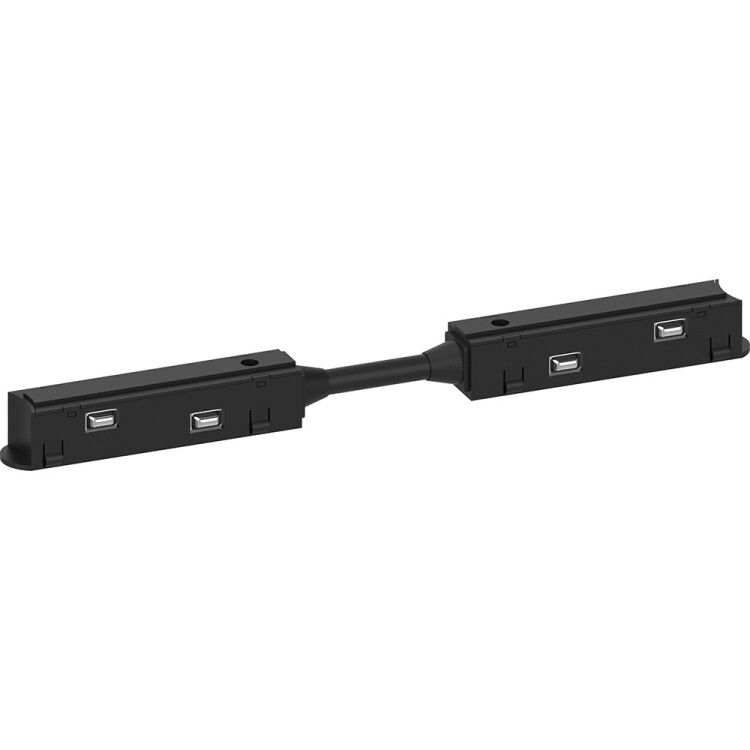

Соединитель-коннектор для низковольтного шинопровода, черный, LD3003 | 41973 FERON

Соединитель-коннектор прямой для низковольтного шинопровода, черный от FERON (арт. ld3003 / 41973) предназначен для надёжной передачи электроэнергии между последовательно соединёнными участками низковольтного шинопровода. Устройство устанавливается внутри системы и обеспечивает электрический контакт без внешних элементов.

Назначение и область применения

Соединитель-коннектор прямой для низковольтного шинопровода, черный используется исключительно для передачи тока между двумя соседними секциями магнитного шинопровода, расположенными в одной прямой линии. Применяется в трековых осветительных системах, где требуется бесперебойная подача напряжения 48 В на светильники или другие нагрузки. Не подходит для ответвлений, поворотов или параллельных соединений.

Технические характеристики

• Рабочее напряжение: 48 В постоянного или переменного тока
• Тип: прямой соединитель-коннектор
• Количество фаз: 1
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не герметичен
• Материал корпуса: пластик
• Цвет: чёрный
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна работа при температуре от −25 C до +40 C
• Способ установки: встраиваемый - монтируется внутрь профиля шинопровода, не выступает за его габариты

Совместимость и монтаж

Соединитель-коннектор прямой для низковольтного шинопровода, черный совместим только с шинопроводами того же типа и габарита, что предусмотрены производителем FERON. Монтаж выполняется после сборки двух секций шинопровода: устройство вставляется внутрь профиля в месте стыка, затем закрывается крышкой. Для правильного контакта необходимо точно совместить направляющие пазы и избежать перекоса. Настоятельно рекомендуется проверять плотность посадки - слабый контакт вызывает нагрев и снижение надёжности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Класс защиты IP20 исключает использование вне помещений или во влажных зонах. Электрическая безопасность обеспечивается конструкцией из изолирующего пластика и отсутствием доступных токоведущих частей при установленном состоянии.

Преимущества

• Не требует дополнительных клемм или проводов - полностью заменяет внешнее соединение
• Эстетично: скрытая установка сохраняет целостность дизайна шинопроводной системы
• Высокая механическая прочность корпуса из ударопрочного пластика
• Простота монтажа: не нужны специальные инструменты, достаточно вставить и зафиксировать

Ограничения применения

• Поддерживает только однофазную цепь - нельзя использовать в трехфазных системах
• Запрещено применение в условиях повышенной влажности, запыленности или на улице - степень защиты IP20 недостаточна
• Не предназначена для соединения под углом, T-образных переходов или разветвлений
• Работает только при напряжении ≤48 В; превышение может привести к пробою изоляции
• Несовместим с другими сериями шинопроводов, даже если внешне похожи

Примеры использования

Соединитель-коннектор прямой для низковольтного шинопровода, черный применяется в:

• Торговых залах с трековым освещением
• Галереях и музеях с точечными LED-светильниками
• Производственных линиях с локальным освещением рабочих мест
• Архитектурной подсветке интерьеров, где важна невидимость соединений

Практические советы

• Перед установкой убедитесь, что концы шинопровода идеально выровнены - малейший перекос нарушает контакт
• Проверьте наличие оксидов или грязи на медных контактах внутри шинопровода - протрите спиртовой салфеткой
• Не используйте силовые инструменты для вдавливания соединителя - он должен входить свободно
• При ремонте системы всегда заменяйте старые соединители новыми - износ контактов невозможно определить визуально
• Учитывайте посадочные размеры: этот соединитель подходит только для шинопроводов с внутренним профилем, совпадающим с оригинальным решением FERON
