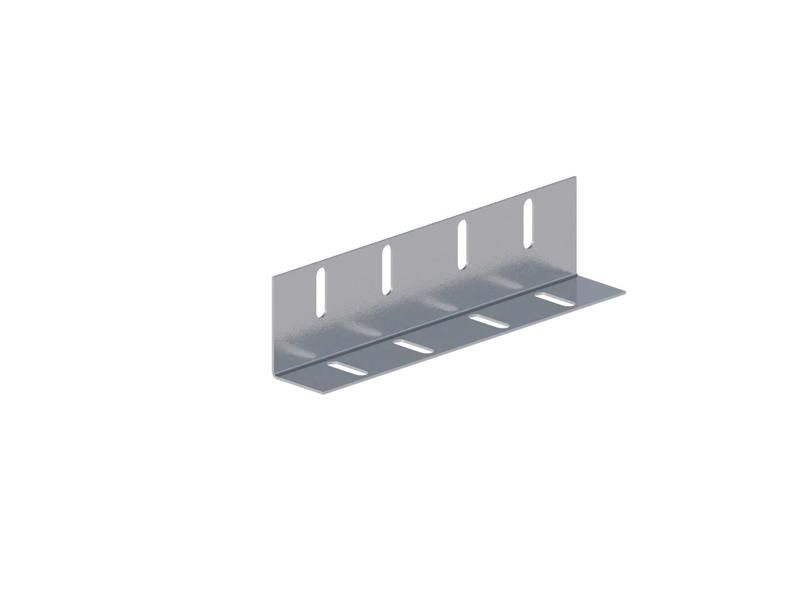

Соединитель лотковый ЛМС-СЛ 65(80)-1,5ц УТ1,5 - Н0121510440 СОЭМИ

Соединитель для лотка высота 65 мм, сталь 1,5 мм, горячая оцинковка, метод погружения, ЛМс-СЛ цУТ1.5 - элемент крепления для сборки кабельных лотков из стали с защитным цинковым покрытием. Применяется в системах прокладки кабелей на объектах промышленного и коммерческого назначения. Бренд СОЭМИ, артикул 121510440.

Назначение и область применения

Соединитель для лотка высота 65 мм, сталь 1,5 мм, горячая оцинковка, метод погружения, ЛМс-СЛ цУТ1.5 используется для соединения двух прямых участков кабельного лотка. Предназначен для работы в закрытых помещениях и на улице при соблюдении условий эксплуатации. Подходит для лотков шириной от 50 до 400 мм. Обеспечивает механическую прочность и герметичность стыка при прокладке силовых и слаботочных кабелей.

Технические характеристики

• Материал: сталь
• Толщина стенки: 1,5 мм
• Покрытие: горячая оцинковка методом погружения
• Высота: 65 мм / 80 мм (для совмещения с лотками разной высоты)
• Длина: 200 мм
• Цвет: серый
• Тип крепления: винтовое (с использованием болтов М6)
• Климатическое исполнение: УТ1,5 - для умеренного климата, повышенной влажности
• Нормативный документ: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Соединитель для лотка высота 65 мм, сталь 1,5 мм, горячая оцинковка, метод погружения, ЛМс-СЛ цУТ1.5 устанавливается на торцах двух смежных лотков. Для одного соединения требуется два таких элемента - один сверху, другой снизу. Крепление выполняется болтами М6 с гайками и шайбами (не входят в комплект). Габариты позволяют использовать его с лотками любой ширины от 50 до 400 мм. Высота 65/80 мм обеспечивает совместимость с лотками как стандартной, так и увеличенной высоты.

Безопасность и стандарты

Произведён в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячая оцинковка защищает металл от коррозии, что повышает долговечность в условиях повышенной влажности. Изделие соответствует требованиям безопасности для электромонтажных работ в промышленной среде. Не содержит токсичных материалов.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм и однородному покрытию
• Защита от коррозии - горячая оцинковка выдерживает длительную эксплуатацию даже в агрессивных средах
• Универсальная форма позволяет применять её с лотками различной высоты (65 и 80 мм)
• Стандартные размеры обеспечивают совместимость с большинством промышленных лотков
• Простота установки - требует только стандартные метизы М6

Ограничения применения

• Не предназначена для соединения угловых, T-образных или переходных лотков - только прямые участки
• Работает только с лотками шириной 50–400 мм; несовместима с более узкими или широкими моделями
• Не рекомендуется для открытого монтажа в зонах постоянного воздействия химических реагентов или морской воды
• Требует обязательного использования двух элементов на одно соединение - экономически невыгодно при частом перестроении системы

Примеры использования

• Сборка лотковой трассы на заводе для прокладки кабелей управления станками
• Подключение секций лотков в распределительном щите офисного здания
• Прокладка кабелей в производственных цехах с высокой влажностью (например, пищевые предприятия)
• Обустройство кабельных путей на элеваторах, конвейерах, вентиляционных каналах

Практические советы

• Перед монтажом проверьте, чтобы внутренняя высота лотка совпадала с высотой соединителя - 65 мм или 80 мм
• Используйте только болты М6 с плоскими и пружинными шайбами - это предотвращает ослабление крепления при вибрациях
• При необходимости удлинить трассу - используйте два соединителя на одном стыке: верхний и нижний
• При работе в местах с возможным попаданием влаги - дополнительно герметизируйте стык силиконовым составом, не содержащим кислот
• Артикулы 121510440 и н0121510440 - это один и тот же продукт; отличаются только форматом номера
