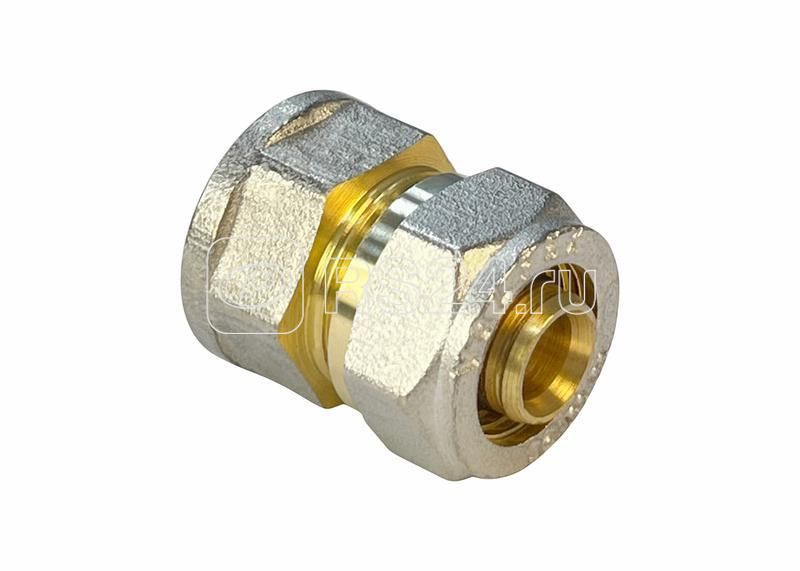

Соединитель обжимной с переходом на ВР 26х1дюйм (120/5) K VALFEX VF.302.N.026100

Соединитель обжимной с переходом на внутреннюю резьбу 26 мм х 1 дюйм (120/5) от VALFEX предназначен для надёжного соединения гибких трубопроводов с жесткими элементами, имеющими метрическую и дюймовую резьбу. Этот переходник используется там, где требуется сочетание обжимного крепления и стандартизированной резьбы - например, в системах пневматики, гидравлики или технологических линиях.

Назначение и область применения

Соединитель обжимной с переходом на внутреннюю резьбу 26 мм х 1 дюйм (120/5) позволяет соединить трубу с наружным диаметром 26 мм через обжимную муфту с устройством, оснащённым внутренней резьбой G1" (дюймовая). Применяется в системах, требующих быстрой сборки без сварки - например, в пневматических линиях, гидравлических контурах, автоматизированных станках и конвейерах.

Технические характеристики

• Материал: латунь - обеспечивает коррозионную устойчивость и долговечность в средах с влагой и маслом
• Обжимной участок: рассчитан на трубу с наружным диаметром 26 мм
• Резьба: внутренняя, дюймовая G1" (1 дюйм)
• Форма: односторонний переход - обжим с одной стороны, резьба с другой
• Артикул: vf.302.n.026100

Совместимость и монтаж

Соединитель обжимной с переходом на внутреннюю резьбу 26 мм х 1 дюйм (120/5) совместим с трубами из полиуретана, ПВХ, нейлона или других мягких материалов, соответствующих внешнему диаметру 26 мм. Для установки используйте обжимной инструмент, подходящий для данного диаметра. Перед монтажом проверьте, чтобы торец трубы был ровно обрезан и не имел заусенцев - это предотвращает протечки и повреждение уплотнений. Резьба G1" подходит для стандартных фитингов с наружной резьбой 1", включая клапаны, регуляторы давления и шланги с резьбовым наконечником.

Преимущества

• Изготовлен из латуни - выдерживает высокое давление и агрессивные среды
• Не требует сварки или клея - монтаж выполняется механически, что снижает время сборки
• Стандартная резьба G1" обеспечивает широкую совместимость с промышленными компонентами
• Удобный дизайн - один переходник заменяет два отдельных элемента: обжим и резьбовой адаптер

Ограничения применения

• Не предназначена для работы с трубами большего диаметра - использование с трубой >26 мм приведёт к утечкам
• Не рекомендовано применение в системах с температурой выше +80 C - материал теряет прочность
• Не подходит для жидкостей с высокой кислотностью или щелочностью - латунь может подвергнуться эрозии
• Не является герметичным без уплотнительного кольца - при необходимости используйте FKM или NBR прокладки

Примеры использования

• Подключение пневматического цилиндра к гибкому шлангу в автоматической линии
• Присоединение датчика давления к трубопроводу в системе контроля воздуха
• Замена старого фитинга в гидравлическом прессе с сохранением существующей резьбы G1"
• Сборка временных испытательных стендов, где важна скорость монтажа и демонтажа

Практические советы

• Перед установкой смажьте резьбу G1" анаэробным составом или лентой PTFE - это повысит герметичность и предотвратит заклинивание
• Проверяйте плотность обжима: после затяжки попробуйте слегка потянуть трубу - она не должна выскальзывать
• Если система работает под высоким давлением (>10 бар), дополнительно контролируйте состояние обжима каждые 500–1000 часов работы
• Соединитель obzhimnoy s perekhodom na vnutrennyuyu rezbu 26 mm x 1 dym (120/5) от VALFEX можно использовать в качестве запасной части - он полностью взаимозаменяем с аналогами того же типа
