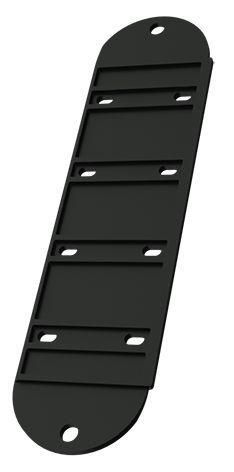

Соединитель оснований коробов внутренний GTA-SN 40 (розница, 2 шт в пакете) - 02307R ДКС

Соединитель оснований коробов внутренний GTA-SN 40 от DKC обеспечивает герметичное соединение торцов кабельных каналов одного уровня, сохраняя целостность трассы. Этот элемент из полиэтилена подходит для систем с коробами 40×60 мм и аналогичными габаритами, используется в промышленной автоматизации, на производстве и в распределительных щитах.

Назначение и область применения

Соединитель оснований коробов внутренний GTA-SN 40 применяется для соединения двух участков кабельного канала в одном уровне - например, когда необходимо продолжить трассу без перепада высот. Он устанавливается между торцами коробов, замыкая пространство внутри и предотвращая попадание пыли и механических повреждений проводов. Подходит для систем с шириной канала 40 мм и глубиной до 60 мм. Часто используется в цехах, на конвейерах, в электрошкафах и других местах, где требуется надёжная и компактная маршрутизация кабелей.

Технические характеристики

• Ширина ответвления: 40 мм
• Ширина кабельного канала: 40 мм
• Глубина: 6 мм
• Материал: полиэтилен (PE)
• Симметричность: да - позволяет использовать одинаково с любой стороны
• Цвет: чёрный
• Поддерживаемые типоразмеры коробов: 40×60 мм, 60×40 мм, 80×40 мм, 100×40 мм, 120×40 мм

Совместимость и монтаж

Соединитель GTA-SN 40 совместим с коробами серии In-liner Classic от DKC, имеющими ту же ширину канала - 40 мм. Установка происходит путём плотного вставления в торец двух смежных коробов. Комплектуется крепёжными элементами - саморезами или болтами - которые фиксируют соединитель к боковым стенкам коробов, исключая смещение при нагрузках. Монтаж выполняется после сборки основной трассы: достаточно выровнять торцы, вставить соединитель и закрутить крепёж. Для точного совпадения проверьте, что ширина короба соответствует 40 мм по внутреннему размеру канала.

Преимущества

• Симметричная форма позволяет использовать деталь без ориентации - удобно при сложных трассах
• Материал PE устойчив к химическим воздействиям и влаге, не требует специального обслуживания
• Уменьшает зазор между коробами, снижает риск застревания проводов
• Комплексная комплектация - всё необходимое для установки уже в наличии

Ограничения применения

• Не предназначен для внешних соединений - работает только внутри одной плоскости
• Не рассчитан на нагрузки выше стандартных механических усилий при прокладке кабеля
• Не совместим с коробами другой серии, если их внутренняя ширина отличается от 40 мм
• Не следует применять в условиях постоянного контакта с открытым огнём или температурой выше +80 C

Примеры использования

• Соединение двух секций короба на станке с ЧПУ при изменении направления трассы
• Замыкание стыка между коробами в распределительном щите при модульной сборке
• Переход между коробами 80×40 мм и 120×40 мм в одном горизонтальном уровне
• Решение проблемы разрывов в кабельной трассе на конвейере без изменения высоты монтажа

Практические советы

• Перед монтажом убедитесь, что торцы коробов ровные - искривление может затруднить установку GTA-SN 40
• Используйте крепёж из комплекта - он оптимизирован по длине и диаметру для материала PE
• Если короб имеет толщину стенки более 6 мм, проверьте, чтобы соединитель не выпирал внутрь канала - это может помешать прокладке кабеля
• Для длинных трасс рекомендуется устанавливать соединители через каждые 1–2 метра, особенно при частых изгибах
• GTA-SN 40 от DKC можно комбинировать с другими элементами серии In-liner Classic - они имеют единую систему крепления и габаритов
