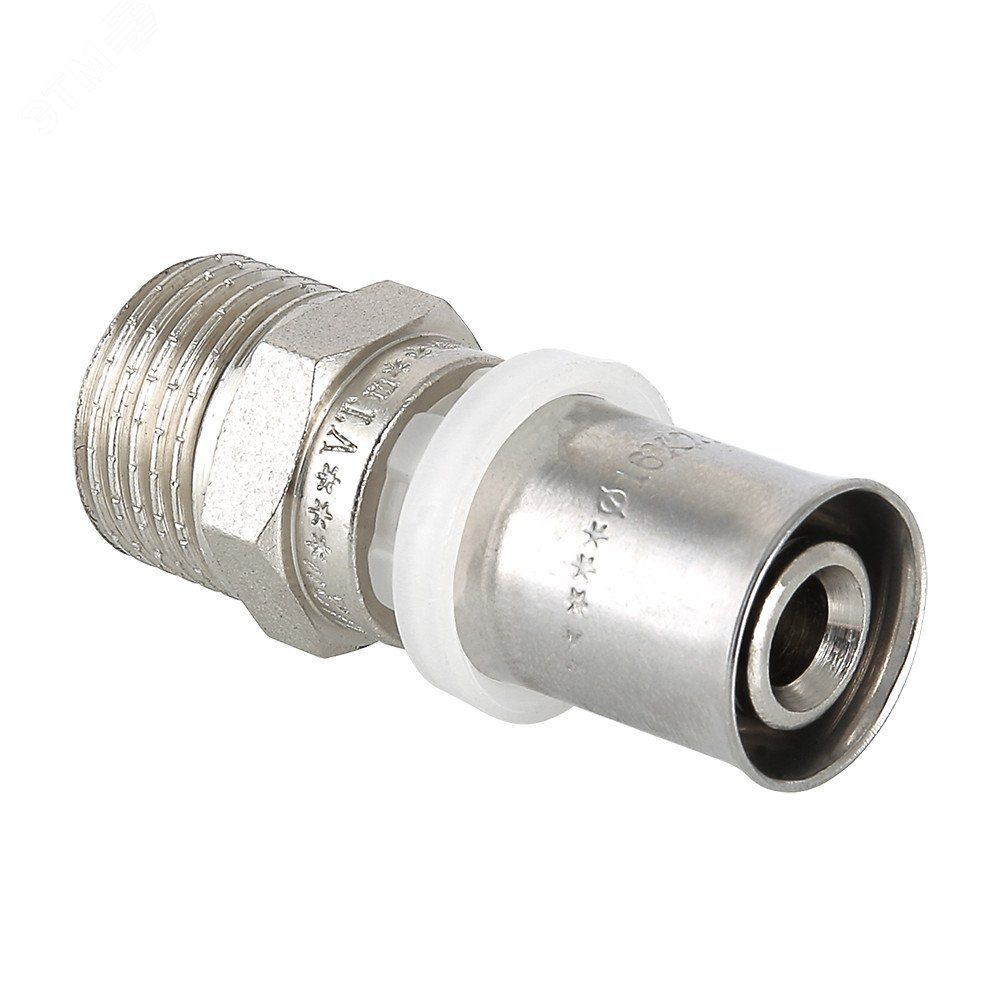

Соединитель пресс 32 х 1' НР - VTm.201.N.003206 VALTEC IV2013206

Соединитель пресс-фитинг 32x1' НР от VALTEC (арт. vtm.201.n.003206 / iv2013206) используется для герметичного соединения металлопластиковой или PEX-труб с трубопроводными элементами, оснащёнными внутренней резьбой. Комбинированный тип соединения - пресс-резьба - позволяет совмещать быстрый монтаж с высокой надёжностью в системах водоснабжения и отопления.

Назначение и область применения

Соединитель пресс-фитинг 32x1' НР служит для перехода между гибкими пластиковыми трубами (PEX, металлопластик) и жесткими компонентами системы - кранами, клапанами, радиаторами, счетчиками, которые имеют внутреннюю резьбу. Применяется исключительно в системах холодной и горячей воды, а также в контурах отопления с низкотемпературным режимом работы. Подходит для закрытых и открытых систем, где требуется долговременная герметичность без сварки или резьбового уплотнения.

Технические характеристики

• Номинальный диаметр трубы: 32 мм
• Резьба: наружная, 1" (ГОСТ 6357), с насечками для лучшего зацепления уплотнения
• Тип соединения: пресс-резьба (прессуется на трубу, резьба - для подключения оборудования)
• Материал корпуса: латунь никелированная - устойчив к коррозии, легко моется
• Материал пресс-гильзы: нержавеющая сталь AISI 304 - гарантирует механическую прочность и срок службы
• Уплотнители: два кольца из EPDM - работают при перепадах температур и давления
• Фиксатор: нейлоновый - предотвращает проворачивание трубы внутри фитинга
• Номинальное давление PN: 25 бар
• Рабочее давление: 10 бар (при максимальной температуре)
• Диапазон рабочих температур: от 0 C до +115 C
• Максимальная допустимая температура: 130 C (кратковременно, например, при опрессовке)
• Опрессовочный профиль: TH - требует специализированного пресс-инструмента с насадкой типа TH

Совместимость и монтаж

Соединитель пресс-фитинг 32x1' НР совместим с трубами из PEX и металлопластика внешним диаметром 32 мм. Перед установкой необходимо точно соблюдать глубину ввода трубы - она указана на штуцере. Установка выполняется только с помощью пресс-клещей с насадкой типа TH. После прессования проверьте качество соединения: деформация гильзы должна быть равномерной, без трещин и зазоров. Резьбовая часть предназначена для затяжки рукой с последующим доведением ключом - не используйте силовые рычаги, чтобы не повредить резьбу. Не рекомендуется многократная сборка/разборка - после первого прессования соединение считается постоянным.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 6357 для резьбы и нормам безопасности для систем теплоснабжения. Латунный корпус и нержавеющая стальная гильза обеспечивают соответствие экологическим и санитарным нормам для контакта с питьевой водой. EPDM-уплотнения одобрены для использования в системах горячего водоснабжения. Соответствует европейским стандартам EN 1254 и ISO 9806 для пресс-соединений.

Преимущества

• Высокая герметичность благодаря двум уплотнительным кольцам и точному профилю пресс-гильзы
• Увеличенная пропускная способность - минимальное снижение потока по сравнению с обычными фитингами
• Устойчивость к температурным колебаниям - работает даже при кратковременных скачках до 130 C
• Никелированная поверхность корпуса - легкая очистка, антикоррозийная защита, эстетика
• Не требует герметиков, льда или ленты - все уплотнения уже установлены
• Закладной фиксатор из нейлона предотвращает выскальзывание трубы при нагрузке

Ограничения применения

• Не для газовых систем - материал и уплотнения не сертифицированы для этого
• Не использовать в системах с агрессивными средами (кислоты, щелочи, масла)
• Работает только с трубами диаметром 32 мм; другие размеры несовместимы
• Требует обязательного наличия пресс-инструмента с насадкой TH - нельзя заменить другими типами
• Не рассчитан на частые демонтажи - после одного прессования соединение является немобильным
• Максимальная рабочая температура 115 C - не применять в паровых системах или при температуре выше указанной длительное время

Примеры использования

• Подключение PEX-труб к входному патрубку радиатора с внутренней резьбой
• Переход от металлопластиковой магистрали к запорному крану DN25
• Присоединение счетчика воды к основному стояку в квартире
• Соединение участка трубопровода с распределителем (коллектором) в системе тёплого пола
• Обвязка циркуляционного насоса в автономном отоплении

Практические советы

• Перед монтажом обязательно удалите фаску с торца трубы и зачистите её от грязи - это предотвратит повреждение уплотнителей
• Проверяйте глубину вставки трубы по меткам на штуцере - недостаточная вставка вызывает протечки, избыток - препятствует прессованию
• Используйте только оригинальные насадки TH для пресс-инструмента - нестандартные могут не полностью деформировать гильзу
• После монтажа проведите гидроиспытание на давление 1,5×рабочего (до 15 бар) перед введением в эксплуатацию
• При работе в условиях низких температур (менее 0 C) прогрейте фитинг и трубу до комнатной температуры - EPDM становится хрупким при минусе
• Артикулы vtm.201.n.003206 и iv2013206 - один и тот же продукт от VALTEC; различаются лишь номера по базам поставщиков
