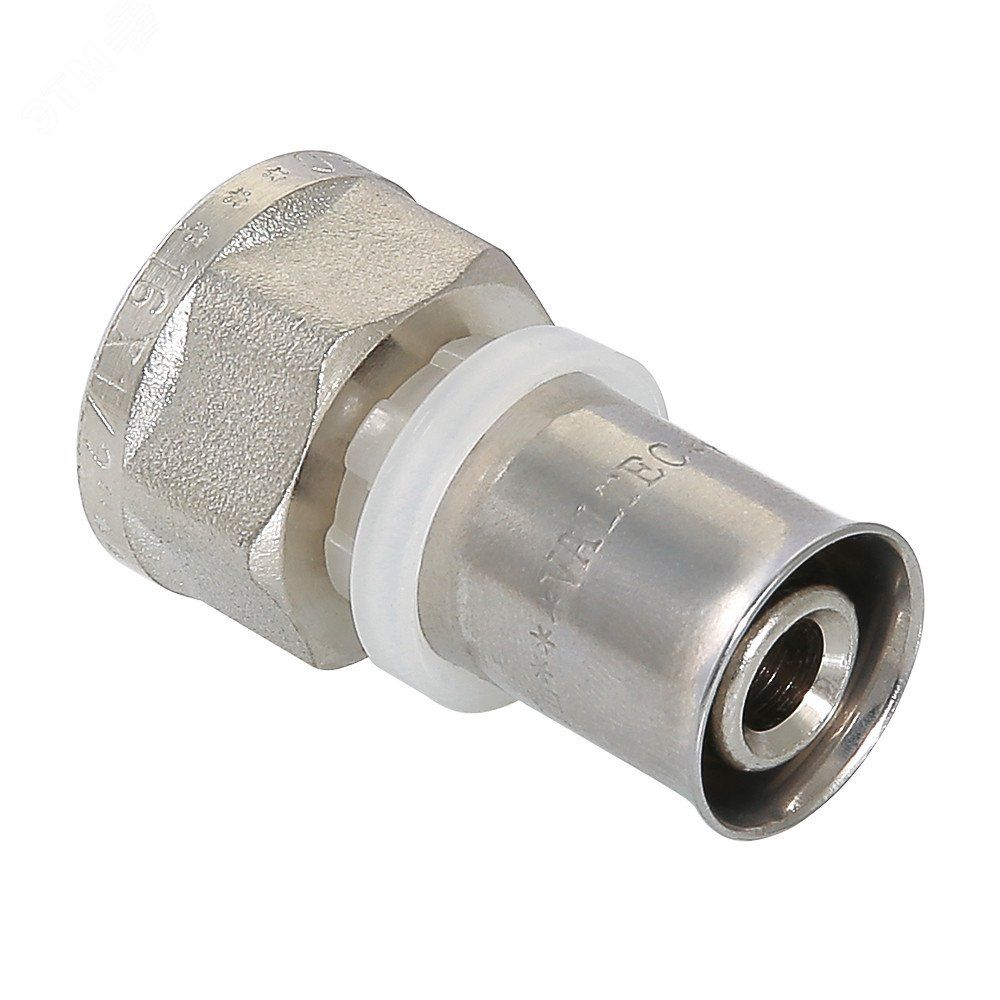

Соединитель пресс 32 х 1'1/4 ВР - VTm.202.N.003207 VALTEC IV2023207

Соединитель прессовый 32x1 1/4 врезной VALTEC (арт. iv2023207 / vtm.202.n.003207) предназначен для надёжного соединения металлопластиковой или PEX-трубы с резьбовым оборудованием - кранами, клапанами, термостатическими головками. Комбинированный тип соединения - прессовая опрессовка с одной стороны и внутренняя резьба с другой - позволяет легко интегрировать гибкий трубопровод в жесткие участки систем водоснабжения и отопления.

Назначение и область применения

Соединитель прессовый 32x1 1/4 врезной используется там, где требуется перейти от гибкой трубы (PEX или металлопластик) к устройству с резьбой. Подходит для:

• систем холодного и горячего водоснабжения;
• замкнутых контуров отопления с теплоносителем на основе воды;
• технологических трубопроводов, транспортирующих нейтральные жидкости (неагрессивные к латуни и EPDM);
• монтажа в квартирах, частных домах, коммерческих зданиях.

Не применять в системах с агрессивными средами - маслом, химикатами, щелочами, паром выше 130 C.

Технические характеристики

• Размер трубы: 32 мм - совместим с металлопластиковыми и PEX-трубами этого внешнего диаметра.
• Резьба: внутренняя, 1¼" (DN32), по ГОСТ 6357 - стандартизированная резьба для подключения запорной арматуры.
• Тип соединения: пресс-резьба - одна сторона фиксируется пресс-инструментом, другая - резьбовым соединением.
• Опрессовочный профиль: TH - требует использование пресс-клещей с насадками именно этого типа.
• Материал корпуса: латунь никелированная - прочный, коррозионностойкий, с антипригарным покрытием для удобства сборки.
• Пресс-гильза: нержавеющая сталь AISI 304 - обеспечивает герметичность и долгий срок службы даже при многократном демонтаже соседних узлов.
• Уплотнение: EPDM - эластомер, устойчивый к теплой воде, не высыхает и не трескается при температурах до 115 C.
• Рабочее давление: 10 бар - максимальное допустимое давление в нормальных условиях эксплуатации.
• Номинальное давление PN: 25 бар - испытательное давление, которое выдерживает изделие при проверках, указывает на высокую безопасную нагрузку.
• Температурный режим: от 0 до +115 C - рабочий интервал; максимум 130 C - кратковременный предел (например, при гидроударах или аварийных ситуациях).

Совместимость и монтаж

Соединитель прессовый 32x1 1/4 врезной VALTEC совместим только с трубами следующих типов:

• металлополимерные (PAP) с наружным диаметром 32 мм;
• PEX-a, PEX-b, PEX-c (по стандарту EN ISO 15875).

Правила монтажа:

1. Обрежьте трубу ровно, удалите заусенцы и деформируйте её, чтобы она плотно вошла в фитинг.
2. Наденьте пресс-гильзу на трубу перед установкой - после вставки ее нельзя будет переместить.
3. Закрутите фитинг в резьбовое отверстие оборудования руками, затем доведите ключом - не переусердствуйте!
4. Используйте пресс-инструмент с насадкой **TH** - другие профили (T, S, E) не подходят! Неправильная насадка повредит гильзу и вызовет протечку.
5. Проверьте герметичность через 1–2 часа после монтажа - особенно при первом включении системы.

Безопасность и стандарты

Соединитель прессовый 32x1 1/4 врезной соответствует требованиям европейских и российских норм:

• ГОСТ 6357 - резьба внутренняя цилиндрическая;
• EN 1057 - материалы для медных и латунных фитингов в системах водоснабжения;
• ISO 15875 - требования к комплектующим для PEX-трубопроводов.

Никелирование поверхности снижает риск образования налёта и облегчает очистку. Материалы сертифицированы для контакта с питьевой водой.

Преимущества

• Один фитинг заменяет два - вместо переходника+пресс-соединения используется единый модуль.
• Высокая механическая прочность благодаря стальной гильзе AISI 304 - не деформируется при затяжке резьбы.
• Никелированная поверхность не окисляется, сохраняет внешний вид даже в сырых помещениях.
• Фиксатор из нейлона предотвращает случайное выпадение гильзы при транспортировке и монтаже.
• Подходит для скрытой прокладки - не требует доступа для обслуживания после установки.

Ограничения применения

• Не использовать в системах с паром, кислотами, растворителями, маслами - они разрушат EPDM-уплотнение и латунь.
• Не рекомендован для постоянной работы при температуре выше 115 C - возможна потеря герметичности.
• Не допускается повторная опрессовка - после первого сжатия гильза пластически деформируется и не восстанавливается.
• Не сочетать с трубами других диаметров - 32 мм - точный размер, отклонение +-0,5 мм недопустимо.
• Не монтировать в местах с постоянными вибрациями без дополнительной фиксации - может возникнуть усталостная трещина в резьбе.

Примеры использования

• Подключение радиатора отопления к PEX-магистрали через шаровой кран с резьбой G1¼".
• Присоединение смесителя в ванной комнате к металлопластиковой трубе диаметром 32 мм.
• Монтаж автоматической воздушной пробки на вертикальном стояке отопления.
• Переход от основного коллектора к группе приборов в системе тёплого пола.

Практические советы

• Выбирая этот фитинг, всегда сверьте диаметр вашей трубы - он должен точно равняться 32 мм. Учитывайте толщину стенки: некоторые трубы имеют одинаковый наружный диаметр, но разную толщину - это влияет на глубину входа.
• При использовании в старых системах - проверьте состояние резьбы на оборудовании. Деформация или ржавчина могут помешать герметизации.
• Храните фитинги в сухом месте - хотя латунь устойчива к влаге, длительный контакт с водой может спровоцировать осаждение минералов на никеле.
• Для массового монтажа закупайте пресс-инструмент с регулируемым усилием - это исключит пережим или слабую опрессовку.
• Сохраняйте упаковку с маркировкой - артикулы iv2023207 и vtm.202.n.003207 позволяют однозначно идентифицировать продукцию VALTEC при гарантийных обращениях.
