Соединитель профиля KLUS-ZM-90 (Arlight, Металл) | 042771 Arlight

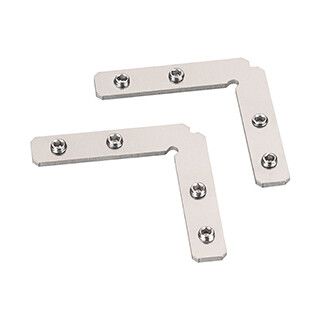

Соединитель профиля KLUS-ZM-90 металл от Arlight - это угловой элемент из стали, предназначенный для жесткого соединения профилей под углом 90° в одной плоскости. Применяется в сборке рам, каркасов и конструкций на базе профильных систем, особенно совместно с ZM-180. Артикул 042771 продается упаковками по 2 штуки.

Назначение и область применения

Соединитель KLUS-ZM-90 металл используется для создания прочных угловых соединений между металлическими профилями. Подходит для монтажа рам, стоек, направляющих и других конструкций, где требуется точный угол 90°. Часто применяется в автоматизированных линиях, станках, конвейерах, стеллажах и корпусах оборудования. Работает в паре с другими элементами серии Аксессуары ПРОФИЛЬ, например, с переходником ZM-180 для сложных форм L-, T- или X-образных соединений.

Технические характеристики

• Материал: сталь - обеспечивает высокую механическую прочность и долговечность;
• Угол соединения: 90° - позволяет собирать прямоугольные и квадратные конструкции;
• Количество крепежных отверстий: 4 - для равномерного распределения нагрузки;
• Тип крепления: винты под шестигранник 1,5 мм - требует специального инструмента для установки;
• Посадочная зона: пазы профиля - совместим с профилями, имеющими стандартную канавку для крепления аксессуаров;
• Комплектация: одна единица - в упаковке всегда 2 штуки, даже при заказе одного экземпляра.

Совместимость и монтаж

KLUS-ZM-90 металл вставляется в пазы профиля и фиксируется четырьмя винтами. Для надежного соединения двух профилей необходимо использовать два таких соединителя - один на каждом конце. Монтаж выполняется после предварительной сборки профилей. Инструмент: шестигранный ключ на 1,5 мм. Не используйте саморезы или другие типы крепежа - они не обеспечивают нужной плотности посадки и могут повредить пазы.

Преимущества

• Высокая жесткость благодаря материалу - выдерживает значительные механические нагрузки;
• Простой и быстрый монтаж - не требует сварки или дополнительных деталей;
• Совместимость с сериями Arlight - легко интегрируется в существующие системы;
• Цена указана за одну единицу, но поставка - только по две штуки - снижает риск недостатка при сборке.

Ограничения применения

• Не предназначен для наружного использования - сталь не имеет антикоррозийного покрытия;
• Работает только с профилями, имеющими соответствующие пазы - не подходит для труб, пластиков или нестандартных профилей;
• Требует точного выравнивания профилей перед затяжкой - перекосы вызывают повышенный износ крепежа;
• Не заменяет соединители для углов более 90° - для тупых или острых углов нужны другие модели.

Примеры использования

• Сборка рам для промышленных экранов и панелей управления;
• Каркасы конвейерных линий с вертикальными опорами;
• Стеллажи и платформы в цехах с жесткими требованиями к геометрии;
• Корпуса машин и оборудования, где важна точность углов и возможность демонтажа.

Практические советы

• Заказывайте минимум по 2 штуки - даже если вам кажется, что хватит одного; второй необходим для противоположного торца профиля.
• Перед монтажом проверьте глубину паза профиля - он должен полностью принимать соединитель без люфтов.
• Не затягивайте винты до отказа - это может деформировать пазы профиля. Достаточно усилия, чтобы исключить игру.
• Для частого обслуживания конструкций - выбирайте этот соединитель вместо сварки: он позволяет разбирать и собирать систему заново.
• Сохраняйте упаковку - там указаны все технические данные и совместимые модели, включая ZM-180.
