Соединитель профиля PLS-ZM-135 (ARL, Металл) - 019276 Arlight

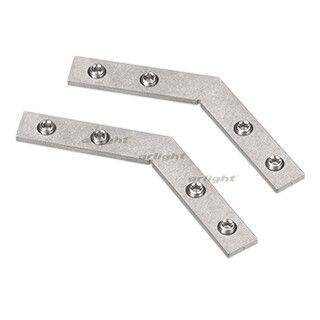

Соединитель профиля PLS-ZM-135 от Arlight серии KLUS - угловой элемент для сборки рам и каркасов из профилей PLS-GIP и PLS-LOCK под углом 135°. Предназначен для прочной фиксации в пазах профиля с помощью четырёх винтов, обеспечивает жёсткую связь в одной плоскости.

Назначение и область применения

Соединитель профиля PLS-ZM-135 используется для создания угловых соединений между профилями PLS-GIP и PLS-LOCK под углом 135°. Подходит для сборки каркасов светильников, корпусов оборудования, стоек, направляющих и других конструкций, где требуется устойчивый угол близкий к прямому, но не 90°. Применяется в системах освещения, автоматизации, промышленном дизайне и мебельных модулях.

Технические характеристики

• Угол соединения: 135°
• Материал: сталь
• Тип компонента: комплект для монтажа
• Фиксация: четыре винта под шестигранник 1,5 мм
• Совместимость: профили PLS-GIP, PLS-LOCK
• Посадочная зона: пазы стандартных профилей PLS

Совместимость и монтаж

Соединитель профиля PLS-ZM-135 вставляется в пазы двух смежных профилей PLS-GIP или PLS-LOCK. Монтаж выполняется путём установки в паз и затяжки четырёх винтов шестигранником 1,5 мм. Для достижения максимальной жёсткости и равномерной нагрузки рекомендуется использовать два таких соединителя на один угол. Артикул 019276 - продается партиями по 2 штуки, минимальный заказ - 2 единицы.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Точные геометрические параметры обеспечивают плотную посадку в пазы профиля
• Не требует сварки или клея - сборка только на винты
• Совместим с существующими решениями Arlight серии KLUS

Ограничения применения

• Подходит только для профилей PLS-GIP и PLS-LOCK - не совместим с другими сериями или сторонними профилями
• Не предназначен для динамических нагрузок или ударных воздействий
• Работает только в одной плоскости - не подходит для трёхмерных угловых соединений
• Запрещено применять в условиях повышенной влажности без дополнительной защиты - материал не покрыт антикоррозийным слоем

Примеры использования

• Сборка прямоугольных рам для LED-панелей с углом 135° вместо классического 90°
• Каркасы для светильников с нестандартными формами
• Конструкции вентиляционных каналов или кожухов машин с необходимостью плавного перехода
• Модульные системы хранения или демонстрационные стенды

Практические советы

• Перед монтажом проверьте глубину пазов профиля - они должны полностью принимать тело соединителя
• Используйте всегда пару соединителей PLS-ZM-135 на один угол - одиночный элемент снижает жёсткость на 40–50%
• Затягивайте винты равномерно, по диагонали, чтобы избежать перекоса
• Артикул 019276 нельзя купить поштучно - заказывайте минимум две единицы
• Для долгой службы в помещениях с высокой влажностью рекомендуется дополнительно обработать поверхность противокоррозийным составом
