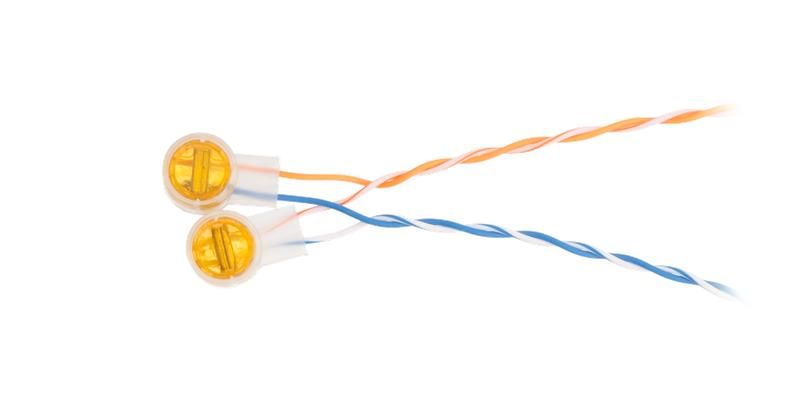

Соединитель проводников "скотчлок" для 2-х жил 0.4-0.9мм с гидрофобным заполнителем желт. (уп.100шт) NETLAN EC-SL-UY2-YL-100

Соединитель проводников «скотчлок» NETLAN EC-SL-UY2-YL-100 - это компактный одноразовый зажим для быстрого соединения двух медных жил без зачистки изоляции. Подходит для слаботочных систем: телефонии, сигнализации, домашней автоматизации. Упакован по 100 штук, цвет - желтый.

Назначение и область применения

Соединитель проводников «скотчлок» NETLAN EC-SL-UY2-YL-100 предназначен для создания надежного электрического контакта между двумя жилами кабеля. Применяется там, где нужна скорость монтажа и защита от влаги: внутри помещений, на улице, в распределительных коробках, при прокладке телефонных линий, систем охранной сигнализации, IP-камер, датчиков и других устройств с малой мощностью.

Технические характеристики

• Количество соединяемых жил: 2
• Диапазон сечения жил: 0,4–0,9 мм2 (соответствует диаметру 0,7–1,05 мм)
• Цвет: желтый
• Заполнитель: гидрофобный гель - отталкивает воду, предотвращает окисление контактов
• Материал корпуса: прочный пластик, устойчивый к механическим нагрузкам
• Упаковка: 100 штук в одной картонной коробке

Совместимость и монтаж

Соединитель NETLAN EC-SL-UY2-YL-100 работает только с мягкими медными жилами. Не совместим с алюминием, многожильными проводами с толстой оплеткой или жесткими стальными проводниками. Для монтажа:

• Не снимайте изоляцию - она остается целой.
• Разместите два провода параллельно вдоль канала зажима.
• Зажмите корпус плоскогубцами до характерного щелчка - внутренние металлические зубцы пробивают изоляцию и врезаются в жилы.
• Гидрофобный гель выдавливается при зажиме, заполняя микрозазоры и герметизируя контакт.

Безопасность и стандарты

Соединитель проводников «скотчлок» NETLAN EC-SL-UY2-YL-100 соответствует требованиям к изоляционной безопасности для слаботочных цепей. Не предназначен для работы под напряжением выше 300 В переменного тока. Не используйте в высокотемпературных средах (выше +85 C) и в условиях постоянного воздействия открытого огня.

Преимущества

• Экономия времени - не нужно зачищать, паять или использовать клеммы.
• Защита от влаги - гидрофобный гель снижает риск коррозии даже во влажной среде.
• Стабильный контакт - двойная врезная система обеспечивает низкое переходное сопротивление.
• Визуальный контроль - желтый корпус позволяет легко отличить этот тип соединителя от других.

Ограничения применения

• Не применяйте для силовых цепей (более 10 А), высокочастотных сигналов (>1 МГц) или вибрационных сред без дополнительной фиксации.
• Не допускается перегибание соединителя после установки - это может повредить внутренний контакт.
• Не рекомендован для многократного демонтажа - соединение одноразовое.
• Не используется с проводами толще 0,9 мм2 или с жилами, имеющими внешнюю броню/экран.

Примеры использования

• Подключение дверного звонка к основному кабелю в стене.
• Разветвление линии видеонаблюдения для подключения второй камеры.
• Обход поврежденного участка телефонного кабеля в подвале.
• Сращивание проводов датчика движения в уличном кожухе.

Практические советы

• Перед монтажом проверьте диаметр жил - лучше всего работают однопроволочные медные провода 0,5–0,75 мм2.
• Избегайте попадания грязи в канал зажима - протрите концы проводов сухой тряпкой.
• Фиксируйте соединитель в коробке или хомуте, чтобы исключить люфт и случайное выдергивание.
• Если провод слишком тонкий (<0,4 мм2), он может проскользнуть - используйте более крупный соединитель или скрутку с термоусадкой.
• Желтый цвет - стандарт для двухжильных соединителей; другие цвета в серии NETLAN обозначают другое количество жил.
