Соединитель проводов СИЗ-2 5.0-15.0 (уп.100шт) IEK USC-11-3-100

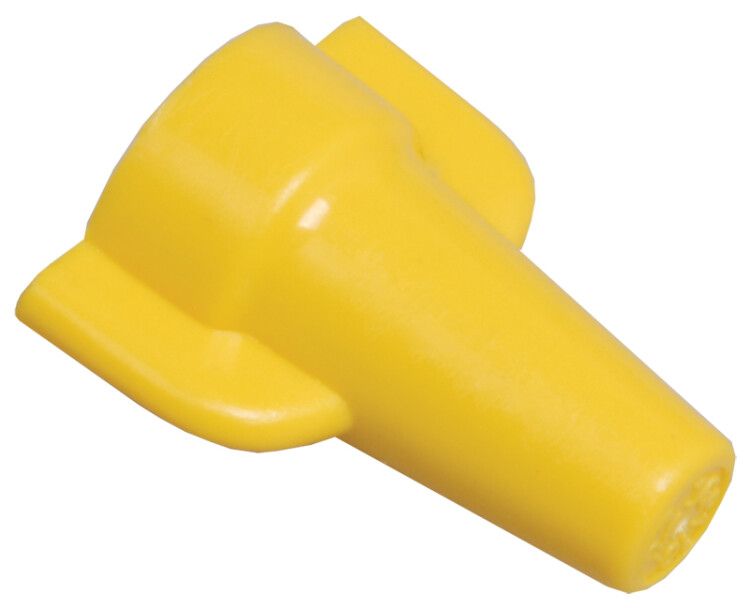

Соединительный зажим изолирующий СИЗ-2 5,0-15,0 желтый (100 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции многожильных проводов сечением 5–15 мм2. Этот тип зажима применяют в распределительных коробках, щитах и на участках прокладки кабеля, где требуется надёжная изоляция без сварки или пайки.

Назначение и область применения

Соединительный зажим изолирующий СИЗ-2 используется для создания электрического контакта между двумя или более медными или алюминиевыми проводами, после чего он автоматически изолирует место соединения. Подходит для работы в бытовых, коммерческих и промышленных сетях переменного и постоянного тока до 450 В. Часто применяется при монтаже освещения, розеточных групп, управления оборудованием и ремонте старой проводки.

Технические характеристики

• Сечение жил: 5–15 мм2 - оптимально для проводов 2,5–4 мм2 в количестве 2–4 штук, либо одного провода большего сечения;
• Номинальное напряжение: 450 В - соответствует требованиям для сетей 220/380 В;
• Материал корпуса: ПВХ - устойчив к механическим нагрузкам, не горюч, сохраняет форму при нагреве;
• Рабочая температура: –10…+45 C - допустимо использование внутри помещений, в условиях нормального микроклимата;
• Ширина ячейки: 23 мм - обеспечивает плотную посадку на пучок проводов без перегрузки;
• Цвет: жёлтый - стандартизированная цветовая маркировка для удобной идентификации;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Количество контактов: один - каждый зажим соединяет одну пару или группу проводов;
• Способ монтажа: на кабель - одноразовое закручивание без инструментов.

Совместимость и монтаж

Соединительный зажим изолирующий СИЗ-2 совместим с медными и алюминиевыми проводами, имеющими изоляцию. Перед установкой зачищают концы проводов на 10–12 мм, скручивают их руками, затем насаживают зажим и поворачивают по часовой стрелке до упора. Монтаж выполняется без специальных инструментов - достаточно пальцев. Убедитесь, что все жилы полностью вошли внутрь и не торчат - это снижает риск пробоя.

Безопасность и стандарты

Соединительный зажим изолирующий СИЗ-2 соответствует требованиям ГОСТ Р 50973-2013 и имеет сертификацию на соответствие безопасности электрооборудования. Напряжение 450 В позволяет применять его в системах до 380 В трёхфазного питания. Материал ПВХ не выделяет токсичных веществ при работе и не распространяет пламя.

Преимущества

• Не требуют пайки, сварки или болтов - экономят время при монтаже;
• Автоматическая изоляция исключает необходимость в термоусадке или изоленте;
• Удобство замены - можно демонтировать и переустановить при необходимости;
• Высокая герметичность благодаря эластичному материалу ПВХ;
• Групповая комплектация - 100 штук в одной упаковке снижают стоимость единицы.

Ограничения применения

• Не для проводов сечением менее 5 мм2 - возможен слабый контакт и выпадение;
• Не рекомендован для открытого монтажа вне помещения - UV-излучение и влага снижают срок службы;
• Не подходят для высоких температур выше +45 C - например, рядом с печами или мощными нагревательными элементами;
• Не используются для соединения меди и алюминия в одном зажиме - создаёт оксидацию и перегрев;
• Не рассчитаны на частые вибрации - лучше использовать в стационарных местах, таких как распаечные коробки.

Примеры использования

• Подключение светильника в распределительной коробке - три провода (фаза, ноль, земля) соединяются одним зажимом;
• Добавление новой розетки в существующую цепь - удлинение проводов через СИЗ-2;
• Обход дефектного участка кабеля - временный ремонт с последующей заменой;
• Монтаж системы автономного освещения в гараже или подвале - простой способ сборки без брака.

Практические советы

• Перед использованием проверьте точное сечение каждого провода - используйте штангенциркуль, чтобы не ошибиться;
• Скручивайте жилы перед установкой зажима - так контакт будет прочнее и долговечнее;
• Выбирайте цвет по функциям: жёлтый часто используется для фазных проводов - это помогает при диагностике;
• Не затягивайте слишком сильно - хватит двух-трёх оборотов; лишние усилия могут повредить внутреннюю спираль;
• Храните в сухом месте - даже ПВХ чувствителен к длительному воздействию влаги и перепадов температур.
