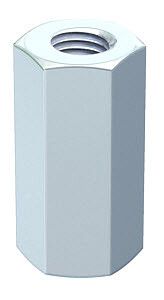

Соединитель резьбового стержня M8x30mm (CSTR M8 G) | 6410081 OBO Bettermann 12005 G

Соединитель резьбового стержня M8x30 мм, ГСИ(н) от OBO BETTERMANN - это надёжная металлическая муфта для соединения двух резьбовых стержней диаметром М8. Артикулы 6410081 и 12005 m8 g подходят для жёстких механических систем, где требуется прочное и долговечное соединение без сварки.

Назначение и область применения

Этот соединитель используется для удлинения или соединения резьбовых стержней М8 в конструкциях, требующих высокой механической нагрузки. Подходит для монтажа крепёжных элементов на оборудовании, в каркасах, трубопроводах, тягах и других узлах, где нельзя применить сварку или фланцевые соединения. Часто применяется в промышленном автоматизированном оборудовании, станках, конвейерах и системах кабельного монтажа.

Технические характеристики

• Резьба: М8 - метрическая, внутренняя, сквозная, позволяет вкручивать два стержня с противоположных сторон;
• Длина: 30 мм - оптимальна для компактного соединения без излишнего выступа;
• Материал: сталь - обеспечивает высокую прочность и устойчивость к деформациям;
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Форма: шестигранник - удобен для затяжки обычным ключом;
• Размер ключа: 13 мм - совместим с распространёнными рожковыми и накидными ключами;
• Тип резьбы: сквозная - позволяет проходить через весь корпус, что даёт возможность регулировать длину сборки.

Совместимость и монтаж

Соединитель резьбового стержня M8x30 мм, ГСИ(н) работает исключительно с резьбовыми стержнями и болтами стандарта М8. Убедитесь, что внешняя резьба на стержне имеет шаг 1,25 мм - это стандартный шаг для М8. Для монтажа используйте ключ на 13 мм, равномерно затягивая обе стороны. Не перетягивайте - это может повредить резьбу внутри муфты. Применяйте смазку (например, антипригарную) при частых демонтажах, чтобы предотвратить заклинивание.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного оборудования. Гальваническое цинкование соответствует DIN EN ISO 4042. Нет сертификатов взрывозащиты или электробезопасности - не предназначен для работы под напряжением.

Преимущества

• Высокая прочность благодаря стальной основе и качественному цинкованию;
• Удобство установки - не требует специального инструмента, достаточно ключа на 13 мм;
• Сквозная резьба позволяет точно регулировать длину собранного узла;
• Поддерживается производителем OBO BETTERMANN - гарантия качества и совместимости с другими изделиями серии.

Ограничения применения

• Не предназначена для использования в условиях постоянного контакта с открытым огнем или высокими температурами (>150 C);
• Не рекомендуется для применения в агрессивных химических средах (кислоты, щелочи) - даже цинковое покрытие может разрушиться;
• Не является электроизоляционным элементом - не следует использовать в качестве изолятора между проводящими деталями;
• Не подходит для резьб меньшего или большего диаметра - попытки адаптации приведут к потере прочности.

Примеры использования

• Соединение двух стержней для удлинения крепления кабельных каналов к стене;
• Замена сломанного участка резьбовой тяги в механизме управления;
• Сборка рамы для оборудования с точной настройкой расстояния между крепёжными точками;
• Монтаж заземляющих контуров, когда нужна модульная сборка из нескольких стержней.

Практические советы

• Перед монтажом проверьте, что резьба на обоих стержнях чистая и не повреждена - любые забитые частицы снижают надёжность соединения;
• Если стержень длиннее 30 мм, учитывайте, что он будет выходить за пределы муфты - это влияет на баланс нагрузки;
• Для частых разборок используйте медную или графитовую смазку - она продлит срок службы резьбы;
• Артикул 12005 m8 g - это официальный номер от OBO BETTERMANN; при заказе указывайте именно его, чтобы получить оригинальное изделие.
