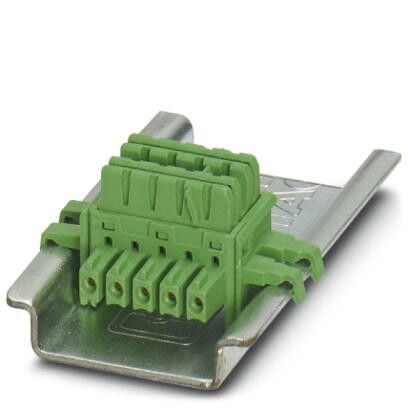

Соединитель шинный на DIN-рейку ME 6.2 TBUS-2 1.5/5-ST-3.81 GN Phoenix Contact 2869728

Соединитель шинный на DIN-рейку ME 6.2 TBUS-2 1.5/5-ST-3.81 GN от Phoenix Contact предназначен для надёжного электрического соединения нескольких точек в цепях управления и распределения энергии. Этот компонент устанавливается прямо на DIN-рейку и используется в автоматизированных системах, где важна скорость сборки и минимизация проводов.

Назначение и область применения

Соединитель шинный на DIN-рейку ME 6.2 TBUS-2 1.5/5-ST-3.81 GN позволяет соединить до пяти контактов в одной линии без использования внешних проводов. Он применяется внутри щитов управления для связи между модулями, предохранителями, реле, PLC и другими устройствами, установленными на DIN-рейке. Подходит для слаботочных цепей и силовых контуров с током до 12 А.

Технические характеристики

• Максимальный ток: 12 А
• Напряжение: до 400 В переменного тока
• Сечение провода: до 1,5 мм2
• Шаг контактов: 3,81 мм
• Количество контактов: 5
• Цвет корпуса: зелёный (GN)
• Тип установки: на DIN-рейку типа TS 35/7,5 или TS 35/15
• Рабочая температура: от –40 C до +85 C

Совместимость и монтаж

Соединитель шинный на DIN-рейку ME 6.2 TBUS-2 1.5/5-ST-3.81 GN совместим с любыми контактами и модулями Phoenix Contact серии Me 6.2, имеющими шаг 3,81 мм. Для монтажа достаточно защёлкнуть его на DIN-рейку - фиксация происходит механически без инструментов. Каждый контакт открывается поворотом зажимной планки, после чего вставляется провод сечением до 1,5 мм2. Затем планка закрывается - соединение становится надёжным. Нельзя использовать с проводами больше 1,5 мм2 - это вызывает перегрев и выход из строя.

Безопасность и стандарты

Соединитель соответствует требованиям IEC 60947-7-1 и VDE 0660. Корпус выполнен из самозатухающего поликарбоната, что обеспечивает противопожарную безопасность. Открытые контакты защищены от случайного прикосновения благодаря глубокому расположению в корпусе.

Преимущества

• Ускоряет сборку щита - исключает необходимость прокладывать перемычки проводами
• Обеспечивает одинаковое качество соединений во всех точках
• Легко заменяется при необходимости ремонта
• Зелёный цвет корпуса визуально выделяет соединитель среди других элементов

Ограничения применения

• Не предназначена для работы в условиях постоянной вибрации без дополнительной фиксации
• Не рекомендуется применять в средах с высокой запылённостью без защиты IP-корпуса
• Не подходит для многожильных проводов с опрессовкой без наконечника
• Максимальная нагрузка - 12 А; превышение вызывает нагрев и деформацию

Примеры использования

Соединитель шинный на DIN-рейку ME 6.2 TBUS-2 1.5/5-ST-3.81 GN часто встречается в:

• Щитах управления станков ЧПУ
• Конвейерных линиях с несколькими датчиками
• Автоматических системах освещения
• Распределительных щитах с группой реле одного напряжения

Практические советы

• Перед установкой проверьте, чтобы все устройства, которые вы собираетесь соединить, имели одинаковый шаг контактов - 3,81 мм
• Используйте только одножильные или многожильные провода с наконечниками, рассчитанными на 1,5 мм2
• При сборке щита располагайте несколько таких соединителей рядом - так проще организовать группы питания
• Не используйте этот соединитель для передачи сигналов высокой частоты - он не экранирован
• Артикул 2869728 - это оригинальный продукт Phoenix Contact; аналоги могут отличаться по качеству фиксации и термостойкости
