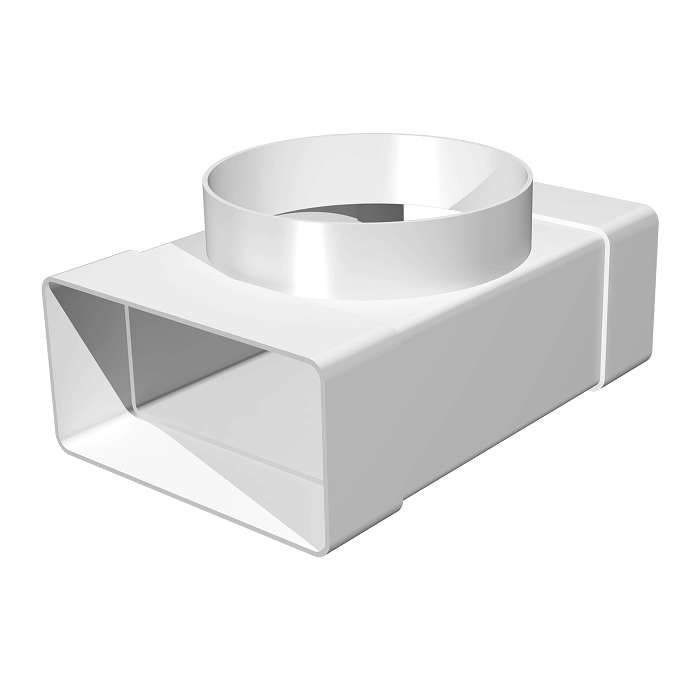

Тройник ТФП d100 с выходом 55х110 пластик ERA 511ТФ10П ЭРА

Тройник ТФП d100 с выходом 55×110 пластик белый от ERA (артикул 511тф10п) предназначен для перехода между круглым и прямоугольным воздуховодами в системах вентиляции. Его эластичная конструкция упрощает монтаж в ограниченном пространстве, особенно там, где требуется изменить направление потока на 90°.

Назначение и область применения

Тройник ТФП d100 с выходом 55×110 пластик белый используется для соединения круглого воздуховода диаметром 100 мм с прямоугольным каналом размером 55×110 мм. Он позволяет организовать ответвления в системах вентиляции, когда необходимо подключить воздухораспределители, фланцевые устройства или другие элементы с прямоугольным сечением. Подходит для жилых, коммерческих и промышленных объектов, где важна компактность и герметичность соединений.

Технические характеристики

• Номинальный диаметр круглого входа: 100 мм
• Размер прямоугольного выхода: 55 × 110 мм
• Материал: пластик (полипропилен или аналогичный термостабильный полимер)
• Исполнение: эластичное соединение — гофрированная часть обеспечивает компенсацию смещений и легкий монтаж
• Цвет: белый
• Место установки: внутри воздушных каналов, в перегородках, за подвесными потолками

Совместимость и монтаж

Тройник ТФП d100 с выходом 55×110 пластик белый совместим с:

• Круглыми воздуховодами диаметром 100 мм — прямое соединение без адаптеров
• Прямоугольными воздуховодами и воздухораспределителями с фланцем (например, 10РК, 10АПВП) — плотное прилегание благодаря форме и эластичной зоне

Монтаж выполняется путём вставки круглого конца в трубу, а прямоугольного — в фланец или канал. Эластичная часть позволяет немного сдвигать и поворачивать деталь при сборке, что снижает требования к точности реза и выравниванию. Для герметизации рекомендуется использовать самоклеящуюся ленту или герметик на основе силикона.

Преимущества

• Гибкая конструкция уменьшает нагрузку на соединения при вибрациях и температурных расширениях
• Легкий вес — удобен для работы на высоте и в труднодоступных местах
• Устойчив к коррозии и химически активным средам, характерным для вентиляционных систем
• Не требует дополнительных креплений — фиксируется за счет плотного прилегания

Ограничения применения

• Не предназначена для использования в системах с температурой выше +80 °C — материал может деформироваться
• Не подходит для систем с высоким давлением (>500 Па); применяется только в низконапорных вентиляциях
• Не следует применять в помещениях с повышенной взрывоопасностью или агрессивными газами без согласования с проектом
• Эластичная часть не рассчитана на механическое натяжение — нельзя использовать как гибкий шланг для тянущих усилий

Примеры использования

• Подключение круглого воздуховода к прямоугольному воздухораспределителю 10АПВП в офисном помещении
• Обход балок в потолочном пространстве при монтаже вентканала в жилом доме
• Ответвление от основного воздуховода к вытяжке над кухонной плитой
• Соединение с фланцевым устройством в системе рециркуляции воздуха в медицинском учреждении

Практические советы

• Перед монтажом проверьте внутренний диаметр круглого воздуховода — он должен точно соответствовать 100 мм; даже ±2 мм может вызвать утечку
• При использовании с фланцем убедитесь, что плоскость прилегания чистая и ровная — грязь или деформация снижают герметичность
• Не перегибайте эластичную часть более чем на 45° от оси — это может нарушить проходимость и увеличить аэродинамическое сопротивление
• Для долговечности избегайте контакта с острыми предметами во время транспортировки и монтажа — пластик легко царапается
• Если система работает в условиях повышенной влажности, дополнительно уплотните все соединения силиконовым герметиком
