Соединитель Т-образный вертикальный оптического лотка 120мм - DS-120-31340 IEK

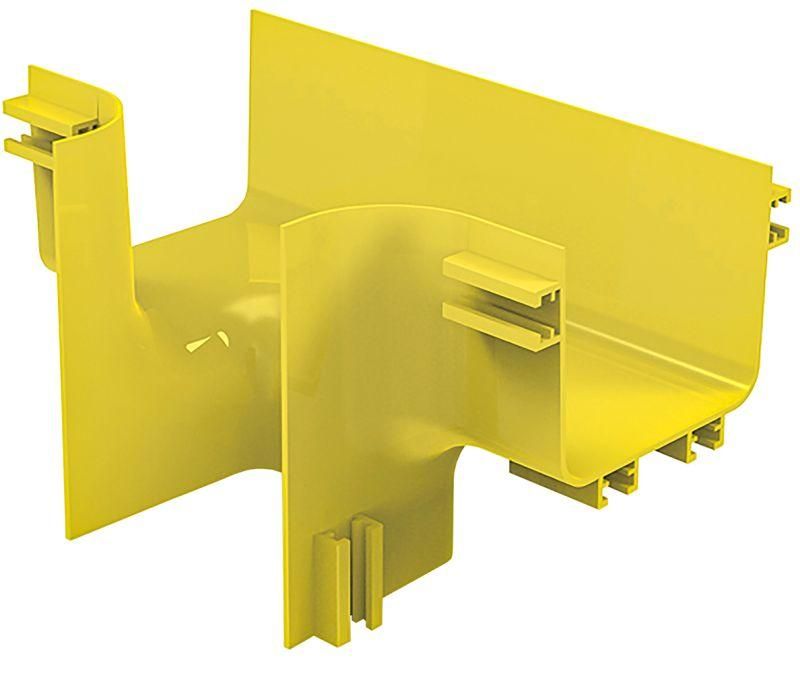

Т-соединитель вертикальный оптического лотка 120мм ITK, ГСИ, ГСИ(н) - комплектующий элемент для сборки кабельных трасс из оптических лотков, обеспечивающий вертикальное Т-образное пересечение каналов. Применяется в центрах обработки данных и на объектах с высокой плотностью оптоволоконной инфраструктуры.

Назначение и область применения

Т-соединитель вертикальный оптического лотка 120мм ITK, ГСИ, ГСИ(н) используется для создания ответвлений в горизонтальных кабельных трассах. Он позволяет изменить направление движения оптических кабелей - например, перевести их с горизонтального участка лотка на вертикальный стояк или на смежную шахту. Подходит для установки в ЦОДах, телекоммуникационных узлах, серверных помещениях и других местах, где требуется организованная маршрутизация чувствительных к изгибам оптоволоконных кабелей.

Технические характеристики

• Ширина: 120 мм - соответствует стандартному внутреннему габариту лотков ITK, обеспечивает совместимость с основными моделями системы
• Высота: 100 мм - достаточна для свободного прохода кабелей при повороте, снижает риск перегиба
• Внутренний радиус: 35 мм - минимизирует механическую нагрузку на волокна, соблюдены требования к минимальному радиусу изгиба для одномодового и многомодового оптоволокна
• Материал: пластик - легкий, химически стойкий, не проводит ток, не вызывает коррозии
• Усиленное исполнение: да - повышенная жесткость стенок предотвращает деформацию при нагрузках и монтаже
• Исполнение: без соединительного элемента - требует фиксации с помощью болтов или защелок с другими элементами лотка
• Широкодиапазонное исполнение: да - поддерживает работу с кабелями различного диаметра и количества
• Цвет: желтый - визуально выделяет зону перехода, упрощает диагностику и обслуживание
• Срок службы: 25 лет - рассчитан на долгосрочную эксплуатацию в условиях постоянной нагрузки

Совместимость и монтаж

Т-соединитель вертикальный оптического лотка 120мм ITK, ГСИ, ГСИ(н) совместим с лотками серии ITK, имеющими аналогичную ширину 120 мм. Для монтажа необходимо:

• Закрепить соединитель на горизонтальном лотке с помощью болтов или защелок (в зависимости от типа лотка)
• Обеспечить точное совпадение осей входа и выхода - допуск не более +-1 мм
• Не использовать силовые методы при установке - материал пластиковый, возможна хрупкая деформация
• Фиксировать кабели внутри после установки соединителя, чтобы исключить провисание и перегиб

Рекомендуется проверять соответствие типов крепления перед заказом - некоторые модели лотков используют специальные замки, которые должны совпадать с конструкцией T-соединителя.

Преимущества

• Соблюдает минимальный радиус изгиба кабеля - снижает потери сигнала и продлевает срок службы волокон
• Усиленная конструкция - выдерживает вес кабельных пучков до 8–10 кг без прогиба
• Пластиковая оболочка - не влияет на электромагнитную совместимость, безопасна в средах с высокой плотностью оборудования
• Яркий цвет - ускоряет поиск и обслуживание трасс в сложных системах
• Долгий срок службы - не требует замены в течение всего жизненного цикла инфраструктуры

Ограничения применения

• Не предназначена для работы с силовыми кабелями - только для оптических
• Не имеет встроенной герметизации - не подходит для помещений с высокой влажностью или пылью без дополнительной защиты
• Не рекомендуется применять в условиях температур ниже –20 C - материал теряет эластичность
• Требует наличия совместимых лотков ITK; несовместим с продукцией других брендов без адаптеров

Примеры использования

• Переход с горизонтальной трассы на вертикальный стояк в серверной комнате
• Разветвление кабельной сети между двумя рядами стоек в ЦОДе
• Подключение кабелей от распределительной панели к оборудованию на соседней оси
• Модернизация существующих трасс без демонтажа всей системы

Практические советы

• Перед монтажом убедитесь, что количество кабелей в лотке не превышает 70% от объема - иначе возникнет давление на радиус изгиба
• При использовании нескольких T-соединителей подряд - планируйте доступ для обслуживания, не закрывайте их полностью крышками
• Не используйте инструменты с острыми краями при работе рядом с соединителем - легко повредить поверхность
• Артикул ds-120-31340 - сохраните его при заказе запчастей, так как он уникален именно для этой модели
• Проверьте наличие сертификатов соответствия на конкретный проект - хотя изделие не требует обязательной сертификации, заказчики часто запрашивают документы на материалы
