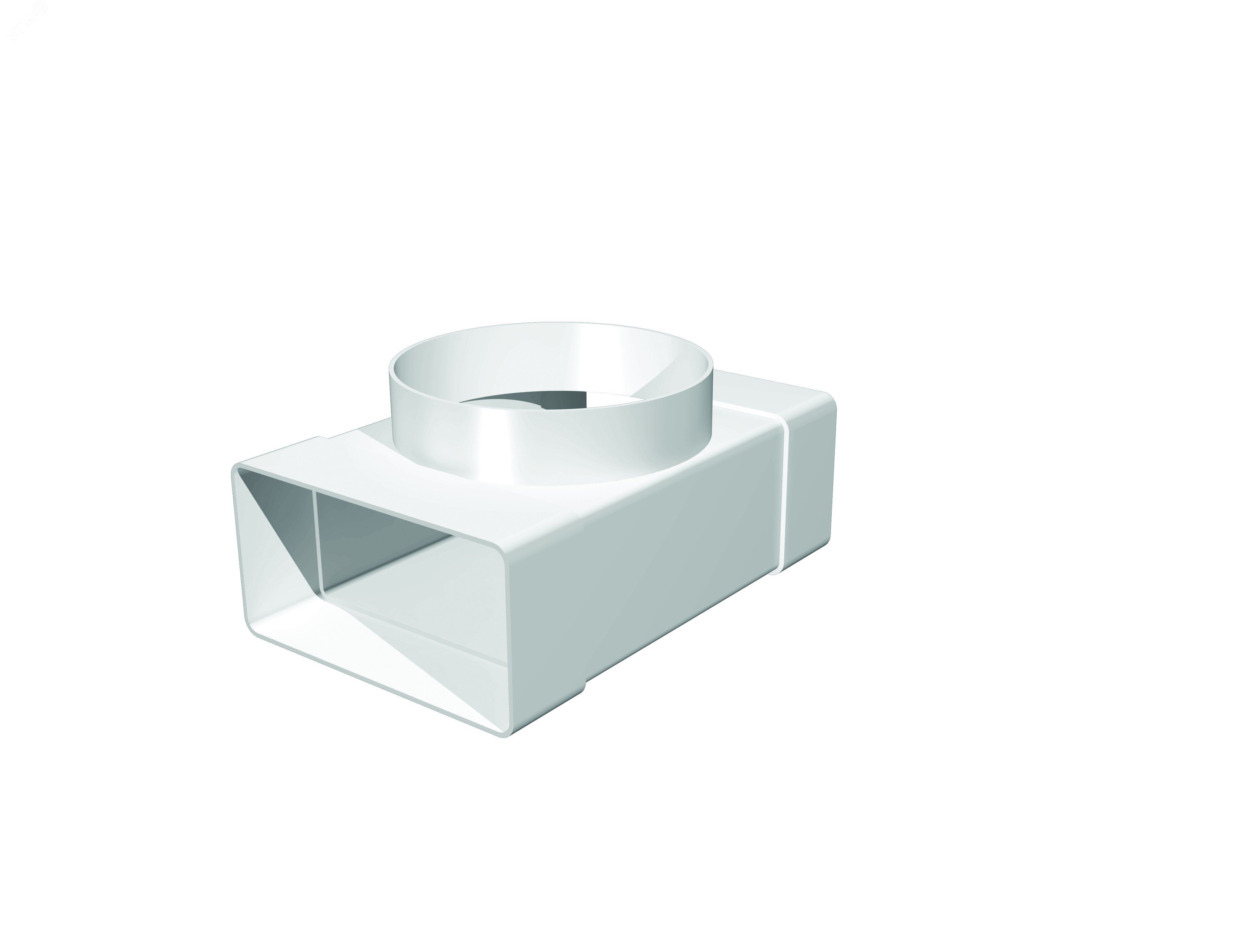

Соединитель Т-образный пластиковый для плоских каналов с фланцевыми воздухораспределителями 55х110/D100 - 511ТФ10П ЭРА 14164

Соединитель Т-образный пластиковый для плоских каналов с фланцевыми воздухораспределителями 55х110/D100 от ERA (арт. 511тф10п / 14164) предназначен для гибкого соединения плоских воздуховодов с устройствами, имеющими фланец - например, анемостатами, диффузорами или вентиляторами. Он обеспечивает герметичный переход между прямоугольным каналом и круглым выводом диаметром 100 мм.

Назначение и область применения

Этот соединитель используется в системах вентиляции и кондиционирования для соединения двух плоских воздуховодов с одним выходом на фланец. Подходит для установки на воздухораспределительные устройства с фланцевым креплением: решётки, анемостаты, диффузоры, компактные вентиляторы. Применяется в жилых, офисных и коммерческих зданиях. Через специальный переходной элемент СКП можно подключить также круглый воздуховод диаметром 100 мм.

Технические характеристики

• Форма: Т-образная - два входа для плоских каналов, один выход на фланец
• Размер входов: 55×110 мм - соответствует стандартному сечению плоских воздуховодов
• Выход: D100 - круглое отверстие диаметром 100 мм для подключения к фланцу
• Материал: Пластик - устойчив к коррозии, легкий, не проводит ток
• Тип крепления: Фланцевый - совместим с фланцами стандартного исполнения

Совместимость и монтаж

Соединитель Т-образный пластиковый для плоских каналов с фланцевыми воздухораспределителями 55х110/D100 монтируется на плоские воздуховоды сечением 55×110 мм. Круглый выход D100 рассчитан на прямую установку фланца с болтовым креплением. Для подсоединения круглого воздуховода требуется дополнительно использовать переходник СКП. Установка выполняется с помощью саморезов или клеевых составов, подходящих для пластика. Герметизация швов рекомендуется с применением термостойкого силикона или металлической ленты.

Преимущества

• Удобная форма T-образного соединения позволяет распределять поток воздуха в трёх направлениях
• Легкий вес снижает нагрузку на конструкцию и ускоряет монтаж
• Пластиковое исполнение исключает риск коррозии и окисления
• Стандартные размеры обеспечивают совместимость с большинством фланцевых устройств
• Не требует сложного оборудования для установки

Ограничения применения

• Не предназначена для высоких температур - материал не выдерживает нагрев выше +80 C
• Не применяется в системах с давлением свыше 1000 Па
• Не подходит для агрессивных сред: химических паров, растворителей, масел
• Не является заменителем металлических соединителей в промышленных системах с повышенными требованиями к прочности

Примеры использования

• Подключение диффузора к плоскому воздуховоду в офисном помещении
• Соединение двух горизонтальных каналов с вертикальным выводом к анемостату в квартире
• Интеграция малогабаритного вентилятора в систему принудительной вентиляции
• Переход от плоского канала к круглому воздуховоду через СКП в ограниченном пространстве

Практические советы

• Проверьте перед монтажом точное соответствие размеров: 55×110 мм - внутреннее сечение, D100 - внешний диаметр выхода
• При использовании с СКП убедитесь, что переходник плотно зафиксирован и не создаёт щели
• Не перетягивайте болты при креплении фланца - пластик легко деформируется
• Для долговечности избегайте механических ударов и сильного изгиба соединителя после установки
• Артикулы 511тф10п и 14164 - это один и тот же продукт от ERA; используйте любой для заказа
