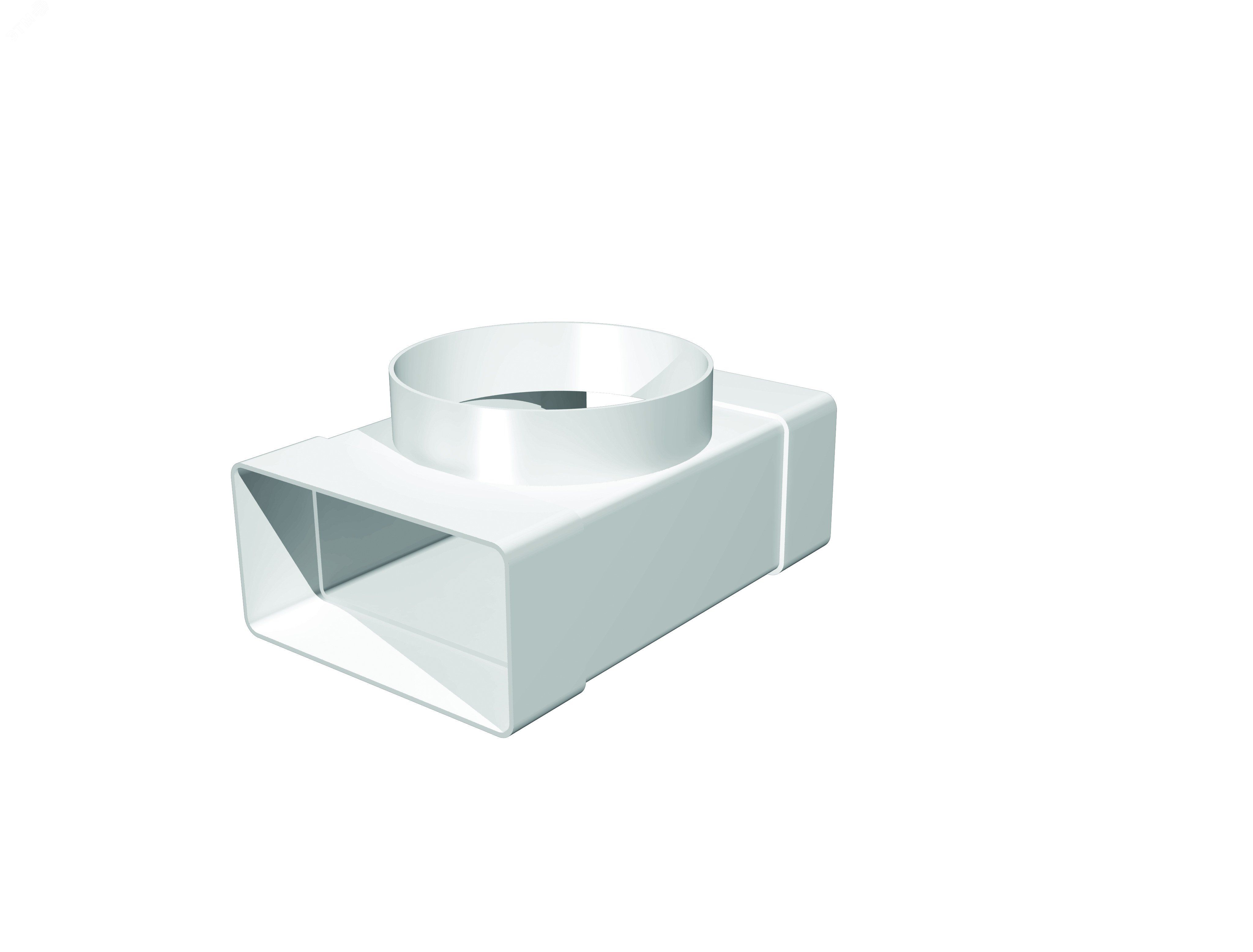

Соединитель Т-образный пластиковый для плоских каналов с фланцевыми воздухораспределителями 60х204/D100 - 620ТФ10П ЭРА 629

Соединитель Т-образный пластиковый для плоских каналов с фланцевыми воздухораспределителями 60х204/D100 от ERA (арт. 620тф10п и 629) предназначен для гибкого соединения плоских воздуховодов с устройствами, имеющими фланец — например, анемостатами, диффузорами или вентиляторами. Он обеспечивает герметичный переход между прямоугольным каналом и круглым выводом диаметром 100 мм.

Назначение и область применения

Этот соединитель используется в системах вентиляции и кондиционирования для связи плоских воздуховодов с фланцевыми устройствами. Подходит для установки в жилых, офисных и коммерческих зданиях. Применяется там, где требуется вывести воздушный поток из плоского канала в точечное устройство — например, в потолочные решётки или настенные диффузоры. Также позволяет подключить вентилятор или анемостат без необходимости изменения формы основного воздуховода.

Технические характеристики

• Форма: Т-образная — два входа в одной плоскости, один выход перпендикулярно
• Габариты входа: 60×204 мм — соответствуют стандартному сечению плоских каналов
• Выходной диаметр: D100 мм — совместим с круглыми воздуховодами и фланцами
• Материал: Пластик — устойчив к коррозии, легкий, не проводит ток
• Тип соединения: Фланцевый — для плотного прижатия к оборудованию с помощью болтов

Совместимость и монтаж

Соединитель Т-образный пластиковый для плоских каналов с фланцевыми воздухораспределителями 60х204/D100 монтируется путём вставки плоской части в край плоского воздуховода и закрепления с помощью клея, саморезов или механического защёлкивания — в зависимости от системы воздуховодов. Выход D100 фланцуется к анемостату, диффузору или другому устройству с круглым фланцем. Через специальный переходник СКП возможно подключение к круглому воздуховоду большего диаметра.

Преимущества

• Удобная форма — позволяет изменить направление потока под углом 90° без сложных поворотов
• Легкий вес — снижает нагрузку на конструкцию и ускоряет монтаж
• Износостойкий пластик — не требует защиты от влаги и химических воздействий в типовых условиях
• Стандартные размеры — совместим с широким спектром фланцевых устройств

Ограничения применения

• Не предназначен для высоких температур — работает при t до +50°C
• Не рекомендован для использования в системах с давлением выше 800 Па
• Не подходит для агрессивных сред — пары кислот, щелочей, растворителей могут повредить пластик
• Не является самостоятельным элементом — требует предварительно установленных плоских каналов и фланцевых устройств

Примеры использования

• Подключение диффузора к плоскому воздуховоду в офисном помещении
• Присоединение вентилятора к нишевой системе вентиляции в туалете
• Переход от плоского канала к анемостату в системе принудительной вытяжки
• Обустройство ответвлений в потолочных коробах с использованием переходника СКП

Практические советы

• Проверьте внутренний диаметр вашего фланца — он должен точно соответствовать D100
• При монтаже используйте герметик на основе силикона для исключения утечек воздуха
• Не затягивайте болты слишком сильно — пластик легко деформируется
• Если система имеет повышенную влажность, убедитесь, что пластик не содержит пористых участков — проверьте поверхность перед установкой
• Артикулы 620тф10п и 629 — это одна модель; различаются лишь номерами партий, функционально идентичны
