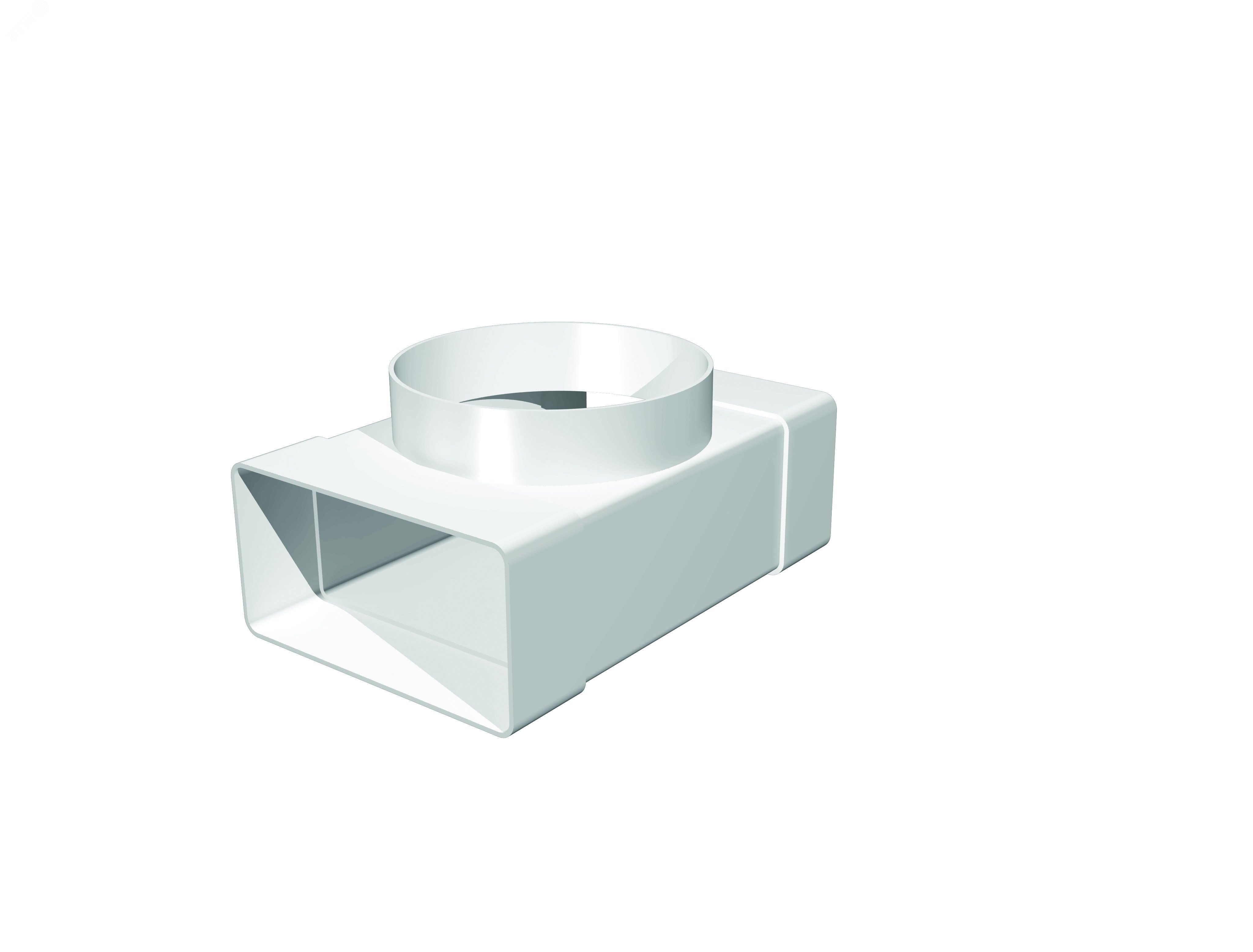

Соединитель Т-образный пластиковый для плоских каналов с фланцевыми воздухораспределителями 60х204/D160 - 620ТФ16П ЭРА 3487

Соединитель Т-образный пластиковый для плоских каналов с фланцевыми воздухораспределителями 60х204/D160 от ERA (арт. 620тф16п / 3487) предназначен для гибкого соединения прямоугольных воздуховодов с устройствами, имеющими фланец - например, анемостатами, диффузорами или вентиляторами. Его конструкция позволяет легко интегрировать оборудование в систему вентиляции без необходимости сложной адаптации.

Назначение и область применения

Этот соединитель используется для перехода между двумя плоскими воздуховодами и оборудованием с фланцевым креплением. Подходит для установки в системах механической вентиляции жилых, офисных и коммерческих зданий. Применяется там, где требуется подключение воздухораспределителей - таких как решётки, диффузоры или малогабаритные вентиляторы - к прямоугольным каналам размером 60×204 мм.

Технические характеристики

• Тип: Т-образный соединитель
• Материал: Пластик (стойкий к коррозии, легкий, не проводит ток)
• Размер входного канала: 60 × 204 мм
• Выходной фланец: D160 мм (диаметр 160 мм)
• Форма выхода: Круглая, с фланцем для крепления оборудования
• Установочная глубина: соответствует стандартному профилю плоских каналов

Совместимость и монтаж

Соединитель 620тф16п совместим с любыми плоскими воздуховодами того же сечения - 60×204 мм. Выходной фланец D160 позволяет напрямую закрепить устройства с аналогичным фланцем: анемостаты, диффузоры, вентиляционные решётки. Для подключения к круглому воздуховоду необходимо использовать дополнительно соединитель СКП - этот элемент сам по себе не предназначен для прямой стыковки с круглыми трубами.

Монтаж осуществляется путём вставки плоского канала в корпус соединителя до упора и фиксации с помощью саморезов или клея (по проекту). Фланец D160 крепится болтами к оборудованию. Все поверхности гладкие - не требуют дополнительной герметизации, если система работает при давлении до среднего уровня.

Безопасность и стандарты

Изделие изготовлено из немагнитного, негорючего пластика, соответствует требованиям безопасности для внутренних воздушных систем. Не содержит металлических компонентов - исключает риск электрохимической коррозии при контакте с другими материалами. Сертификаты не указаны - применение допускается в системах с невысоким давлением и температурой до +50C.

Преимущества

• Легко монтируется без специального инструмента
• Не требует сварки или доработки - готовый переход
• Уменьшает количество стыков и потерь давления за счёт плавного перехода
• Устойчив к влаге и химически активным средам внутри воздуховода
• Замена старого соединителя - без демонтажа всего участка системы

Ограничения применения

• Не предназначено для высоких давлений (>300 Па)
• Не рекомендовано для температур выше +50C
• Не подходит для прямого подсоединения к круглым воздуховодам - нужен переходник СКП
• Не применяется в системах с агрессивными газами или паром высокой плотности
• Не рассчитан на нагрузки от веса крупных вентиляторов - требуется внешняя опора

Примеры использования

• Подключение диффузора к плоскому воздуховоду в офисном помещении
• Присоединение анемостата к распределительному каналу в жилой квартире
• Соединение вытяжного вентилятора с прямоугольным каналом в туалете или ванной комнате
• Переход от основного воздуховода к точкам забора/выпуска воздуха в системах принудительной вентиляции

Практические советы

• Проверьте перед монтажом, что внутренний размер вашего канала точно соответствует 60×204 мм - даже небольшая погрешность снижает герметичность
• Если используете клей - выбирайте состав, совместимый с пластиком и термостойкий (например, полиуретановый)
• При установке рядом с источником тепла - убедитесь, что температура воздуха не превышает +50C
• Для больших систем с несколькими ответвлениями - запланируйте доступ к этому соединителю для будущего обслуживания
• Артикулы 620тф16п и 3487 - это один и тот же продукт от ERA; заказывать можно по любому из них
