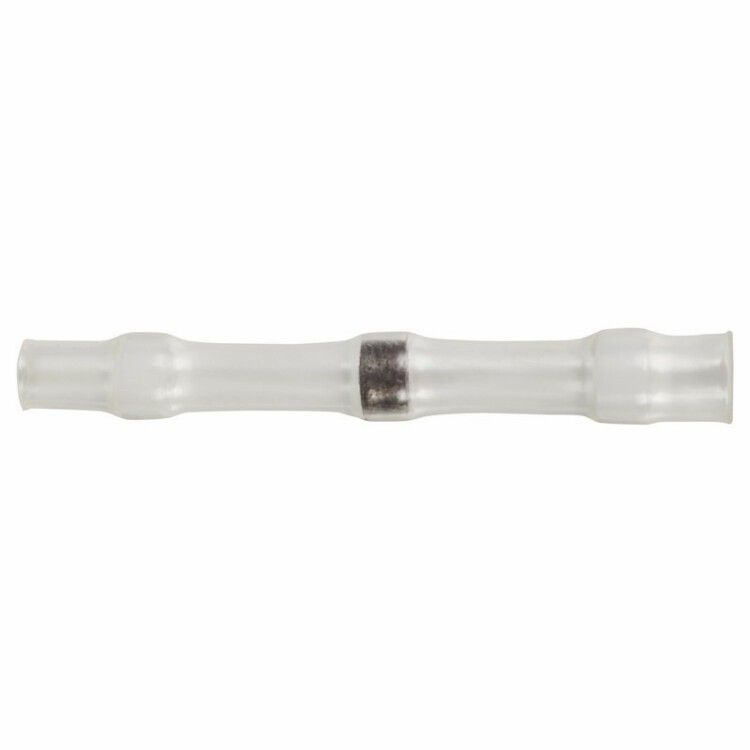

Соединитель термоусаживаемый под пайку L-26 мм 0.25-0.34 кв (ПК-т 0,34) белый, REXANT - 08-0751 MEET

Соединитель термоусаживаемый под пайку L-26 мм 0.25–0.34 мм2 (ПК-т 0,34) белый от REXANT - компактное решение для надёжного и герметичного соединения тонких медных многожильных проводов с использованием пайки и термоусадки. Подходит для слаботочных цепей, устройств автоматизации и сборки электрооборудования.

Назначение и область применения

Соединитель термоусаживаемый под пайку L-26 мм 0.25–0.34 мм2 (ПК-т 0,34) белый используется для создания прочного и защищённого контакта между двумя медными многопроволочными проводами. Применяется там, где важны долговечность, герметичность и минимальная нагрузка на провода - например, в контроллерах, плат управления, бытовой электронике, системах сигнализации и светотехники.

Технические характеристики

• Сечение проводов: 0.25–0.34 мм2 - подходят тонкие многожильные медные провода, часто используемые в печатных платах и малогабаритной аппаратуре;
• Длина: 26 мм - оптимальная длина для точечного соединения без лишнего объема;
• Максимальное напряжение: 690 В - допустимо использование в сетях переменного и постоянного тока до этого значения;
• Температура эксплуатации: до +125 C - сохраняет целостность при повышенных температурах внутри корпусов оборудования;
• Защита: IP67 - полностью защищена от пыли и временного погружения в воду после усадки;
• Материал изоляции: сшитый полиэтилен без галогенов - безопасен при нагреве, не выделяет токсичных веществ;
• Гильза: низкотемпературный оловянно-свинцовый припой - плавится при температуре пайки, формируя механический и электрический контакт;
• Клеевые полосы: расположены по обоим торцам - обеспечивают герметичную Seal после усадки;
• Цвет: белый - позволяет легко отличить от других типов соединителей, особенно при массовой сборке.

Совместимость и монтаж

Соединитель термоусаживаемый под пайку L-26 мм 0.25–0.34 мм2 (ПК-т 0,34) белый совместим только с медными многопроволочными проводами указанного сечения. Для установки требуется:

1. Зачистить концы двух проводов на длину около 8–10 мм;
2. Перекрестить или плотно состыковать провода друг с другом;
3. Надеть соединитель так, чтобы гильза находилась точно над местом соединения;
4. Равномерно прогреть всю поверхность феном до момента, когда припой начнёт плавиться и станет виден через прозрачную стенку - это сигнал о завершении пайки;
5. Подождать остывания - клеевые полосы заполнят зазоры, образуя герметичную изоляцию.

Не использовать с однопроволочными (монолитными) проводами - они плохо деформируются и риск плохого контакта возрастает.

Безопасность и стандарты

Изделие соответствует требованиям безопасности при работе с высокими температурами и напряжениями. Материал изоляции - безгалогенный сшитый полиэтилен, что снижает риск образования ядовитых паров при перегреве. Защита IP67 гарантирует работу в условиях повышенной влажности и пыли. Напряжение 690 В соответствует нормам для промышленного и коммерческого оборудования.

Преимущества

• Обеспечивает одновременно электрический контакт и изоляцию - заменяет два действия (пайка + изоляция);
• Прозрачная оболочка даёт визуальный контроль процесса пайки - можно наблюдать, когда припой расплавился;
• Клеевые полосы исключают попадание влаги и грязи в место соединения - повышает срок службы;
• Устойчив к вибрациям - благодаря механической связи припоя и эластичному покрытию;
• Экономит время монтажа - не требует дополнительной изоляции лентой или теплотрубками.

Ограничения применения

• Не предназначено для проводов сечением меньше 0.25 мм2 или больше 0.34 мм2 - возможен перегрев или недостаточная механическая связь;
• Не рекомендовано для частых температурных циклов выше +125 C - материал начинает терять форму;
• Не подходит для силовых цепей свыше 690 В - риск пробоя изоляции;
• Требуется точный контроль температуры при пайке - слишком высокий нагрев может прожечь изоляцию, слишком низкий - не расплавит припой;
• Не следует использовать в открытых внешних условиях без защиты корпуса - хотя IP67 есть, длительное воздействие УФ и агрессивных сред снижает срок службы.

Примеры использования

• Сборка плат управления в HVAC-системах;
• Соединение проводов в датчиках движения и освещения;
• Ремонт и модификация бытовой электроники (например, зарядных устройств, LED-лент);
• Монтаж в щитках автоматики, где нужна компактность и герметизация;
• Производство медицинского и научного оборудования с высокими требованиями к чистоте и надёжности.

Практические советы

• Выбирайте термофен с регулировкой температуры - идеальная температура для пайки - 150…180 C. Не используйте горелки!
• Проверьте соответствие сечения проводов перед монтажом - даже небольшая разница влияет на качество контакта;
• Если припой не расплавился сразу - продолжайте равномерный прогрев, не сосредотачивайтесь на одном участке;
• После усадки проверьте соединение на прочность легким потягиванием - качественная пайка должна выдерживать усилие без смещений;
• Храните соединители в сухом месте, избегая прямого солнечного света - сшитый полиэтилен чувствителен к УФ-лучам при длительном воздействии.
