Соединитель угловой д20 (50шт/450шт уп/кор) | PR.07420 Промрукав Строитель

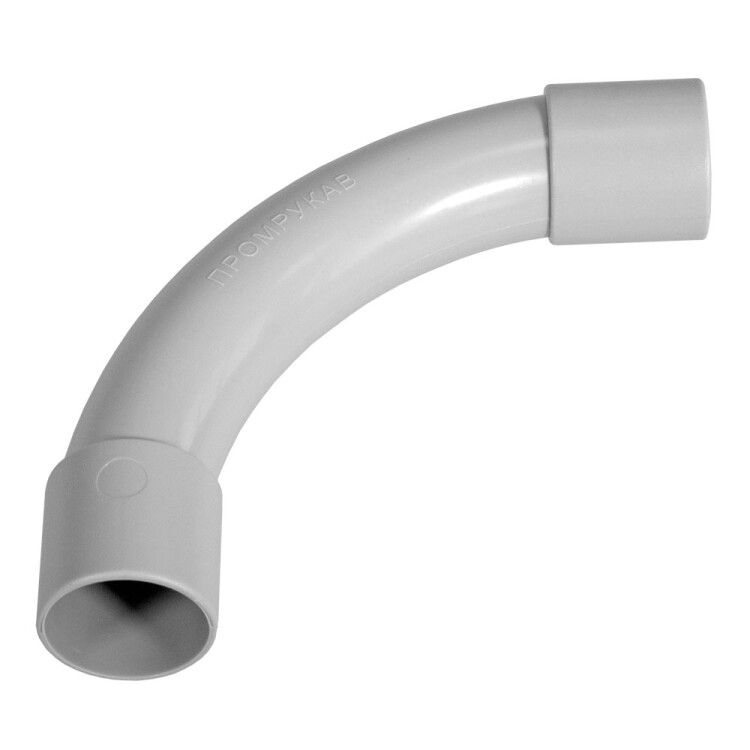

Соединитель угловой 90 градусов d20 мм от ПРОМРУКАВ (арт. pr.07420) - это компактный элемент для создания поворотов в системах пластиковых труб при монтаже проводки, коммуникаций и кабельных трасс. Он обеспечивает плавный переход под углом 90° между двумя участками трубы одинакового диаметра.

Назначение и область применения

Соединитель угловой 90 градусов d20 мм используется для соединения гладких или гофрированных труб из пластика диаметром 20 мм. Применяется в системах электромонтажа: внутри стен, в штробах, в распределительных щитах, на производстве и в бытовых условиях. Подходит для укладки кабелей в местах, где требуется изменение направления трассы без использования нескольких прямых фитингов.

Технические характеристики

• Наружный диаметр: 20 мм
• Угол поворота: 90 градусов
• Материал: АБС-пластик (безгалогеновый, безопасный для здоровья)
• Цвет: серый (RAL 7035)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Рабочий температурный диапазон: от -25 C до +60 C
• Покрытие поверхности: отсутствует - поверхность матовая, без лака или краски
• Изготовлено по ТУ 22.21.21-001-52715257-2017

Совместимость и монтаж

Соединитель угловой 90 градусов d20 мм - вставного типа. Его внутренний диаметр рассчитан на плотную посадку труб диаметром 20 мм. Для установки просто вставьте конец одной трубы в одно плечо фитинга, вторую - в другое. Соединение не требует клея, сварки или инструментов. Обеспечивает герметичность за счёт точного соответствия диаметров. Совместим с любыми трубами 20 мм из ПВХ, полиэтилена или других термопластиков, имеющими аналогичный внешний диаметр.

Безопасность и стандарты

Изделие изготовлено из безгалогенного АБС-пластика - при возгорании не выделяет токсичных газов, что важно для помещений с высокой плотностью людей. Соответствует требованиям ТУ 22.21.21-001-52715257-2017. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами, но не предназначено для работы во влажных средах или на улице.

Преимущества

• Плавный изгиб снижает риск перегиба и повреждения кабелей при протяжке
• Легко монтируется без дополнительных материалов
• Выдерживает широкий температурный диапазон, включая холодные условия
• Экологически безопасный материал - не содержит хлора, брома и других галогенов
• Серый цвет хорошо сочетается с большинством кабельных каналов и корпусов оборудования

Ограничения применения

• Не использовать в помещениях с повышенной влажностью, на улице или в зонах возможного попадания воды - IP40 не обеспечивает защиту от жидкости
• Не совместим с металлическими трубами или трубами другого диаметра
• Не рекомендуется применять там, где есть механическая нагрузка на фитинг (например, под давлением или вибрацией)
• Не предназначен для силовых кабелей с напряжением выше 1000 В - только для слаботочных и контрольных цепей

Примеры использования

• Монтаж кабельных трасс в стенах квартир и офисов
• Создание поворотов в распределительных щитах
• Прокладка проводки в производственных цехах на станках и конвейерах
• Обустройство кабельных путей в системах автоматизации

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр вашей трубы точно соответствовал 20 мм - даже небольшое отклонение может вызвать плохую посадку
• При использовании гофрированных труб убедитесь, что они не сплющены перед вставкой - это сохраняет проходное сечение
• Соединитель угловой 90 градусов d20 мм от ПРОМРУКАВ лучше всего использовать в составе однородной системы - все элементы должны быть из того же материала и класса качества
• Для удобства сборки можно предварительно смазать концы труб мыльным раствором - это облегчит вхождение в фитинг
