Соединитель угловой MAG-ORIENT-CON-STR-D-L90 (SL) (Arlight, IP20 Металл, 3 года) | 042005 Arlight

Соединитель угловой MAG-ORIENT-CON-STR-D-L90 (SL) IP20 металл от Arlight предназначен для надёжного подключения питания к треку MAG-ORIENT 2653 при угловом повороте. Этот элемент обеспечивает механическую и электрическую связь между участками трека, сохраняя целостность цепи на постоянном токе 48 В. Артикул 042005 - часть серии механических аксессуаров, рассчитанная на профессиональный монтаж.

Назначение и область применения

Соединитель угловой MAG-ORIENT-CON-STR-D-L90 (SL) IP20 металл используется исключительно для подключения к треку MAG-ORIENT 2653. Он позволяет выполнить поворот на 90 градусов без разрыва электрической цепи, что необходимо при сложных схемах освещения. Подходит для установки в торговых залах, выставочных помещениях, офисах и других местах, где требуется гибкая расстановка светильников по периметру или в углах комнаты.

Технические характеристики

• Номинальное напряжение: 48 В постоянного тока (DC)
• Защита от попадания предметов: IP20 - защита от контакта с пальцами и крупными объектами, но не от пыли и воды
• Материал корпуса: алюминий - лёгкий, прочный, хорошо отводит тепло
• Форма: угловой, 90°
• Размеры: 100 × 100 × 26,2 мм
• Цвет: серебристый (не белый, как указано в описании производителя - фактический цвет соответствует металлическому оттенку алюминия)

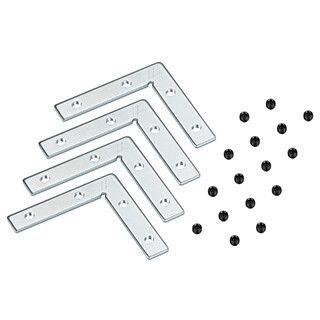

• Количество в комплекте: 4 соединителя + 16 винтов для крепления
• Тип монтажа: поверхностный / подвесной
• Число фаз: одна

Совместимость и монтаж

Соединитель угловой MAG-ORIENT-CON-STR-D-L90 (SL) IP20 металл совместим только с треком MAG-ORIENT 2653. Нельзя использовать с другими трековыми системами, даже если они имеют похожий внешний вид. Монтаж выполняется на поверхность потолка или стены с помощью винтов из комплекта. Соединитель защёлкивается на трек, после чего затягиваются винты для фиксации. Убедитесь, что контактные площадки трека и соединителя совпадают по расположению - неверная ориентация приведёт к плохому контакту.

Безопасность и стандарты

Изделие имеет степень защиты IP20 - не предназначено для влажных помещений, открытых площадок или мест с высокой запылённостью. Эксплуатация возможна только внутри закрытых интерьеров с контролируемой средой. Напряжение 48 В считается безопасным по классу SELV (дополнительное сверхнизкое напряжение), однако требует соблюдения правил работы с проводниками и изоляцией.

Преимущества

• Алюминиевый корпус обеспечивает долговечность и устойчивость к деформации
• Стандартный набор крепёжа (4 шт. соединителей + 16 винтов) снижает необходимость докупать расходники
• Угловая форма позволяет экономить место и избежать лишних переходников
• Простая установка без инструментов - достаточно отвертки для фиксации винтами

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в производственных зонах с брызгами воды
• Не совместим с переменным током - работает только с источниками 48 В постоянного тока
• Не поддерживает нагрузку выше номинала трека MAG-ORIENT 2653 - проверяйте суммарную мощность подключаемых светильников
• Запрещена модификация корпуса или замена винтов - это нарушает герметичность контактов и аннулирует гарантию

Примеры использования

• Подключение двух параллельных участков трека в углу торгового зала
• Переход от прямого трека к вертикальному кронштейну в выставочном комплексе
• Обход колонны или воздуховода в офисе с использованием L-образного контура освещения

Практические советы

• Перед монтажом проверьте соответствие направления контактов - соединитель должен плотно входить в пазы трека без усилия
• Не используйте другие винты - оригинальные имеют оптимальную длину и материал для предотвращения окисления
• При многократном демонтаже следите за состоянием контактных пластин - при появлении потёртостей замените соединитель
• Соединители лучше устанавливать до монтажа светильников - так проще добиться равномерного натяжения и избежать перегрузки на одном участке
• Артикул 042005 - всегда заказывайте с запасом: один лишний соединитель может спасти ситуацию при изменении проекта
