Соединитель угловой разборный бук д20 (5шт/550шт уп/кор) | PR13.0248 Промрукав Строитель

Соединитель угловой разборный бук D20мм от бренда ПРОМРУКАВ (арт. pr13.0248) предназначен для создания поворотов в трубопроводах из пластиковых гофрированных или гладких труб - особенно удобен при модернизации существующих трасс, где невозможно демонтировать участки проводки.

Назначение и область применения

Соединитель угловой разборный бук D20мм используется для изменения направления трубопровода на 90°. Подходит для прокладки кабельных трасс в электроустановках, распределительных щитах, на производстве и в жилых зданиях. Особенно эффективен там, где требуется сохранить целостность уже установленного трубопровода - благодаря разборной конструкции его можно надеть на трубу без её разрезания.

Технические характеристики

• Наружный диаметр: 20 мм - совместим с трубами такого же внутреннего диаметра
• Угол поворота: 90° - обеспечивает четкий перегиб трассы
• Материал: АБС-пластик - прочный, ударопрочный, устойчив к механическим нагрузкам
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Рабочий температурный диапазон: от –25 C до +60 C - подходит для помещений и холодных зон
• Цвет: оранжевый - стандартизированная цветовая маркировка для легкой идентификации
• Исполнение: вставной - монтаж осуществляется путем введения трубы в канал соединителя

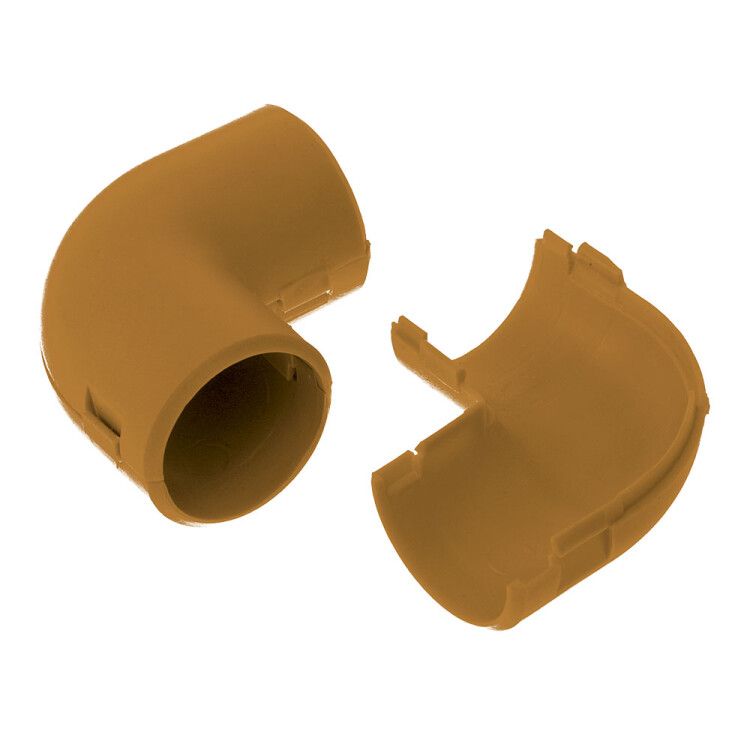

• Состоит из двух половинок - позволяет собирать устройство вокруг готовой трубы
• Не содержит галогенов - безопасен при горении, соответствует экологическим требованиям
• Производственный стандарт: ТУ 22.21.21-001-52715257-2017

Совместимость и монтаж

Соединитель угловой разборный бук D20мм совместим с трубами диаметром 20 мм - как гофрированными, так и гладкими, изготовленными из ПВХ, полиэтилена или других термопластиков. Монтаж выполняется просто: две половины корпуса фиксируются друг на друге после того, как труба уже прошла через место установки. Нет необходимости разрывать трассу - достаточно освободить доступ к участку и закрыть корпус вокруг трубы.

Безопасность и стандарты

Изделие соответствует ТУ 22.21.21-001-52715257-2017. Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании. Однако степень защиты IP40 не предназначена для работы во влажных средах или на улице - использование вне помещения требует дополнительной защиты.

Преимущества

• Разборная конструкция - единственный способ установить поворот без демонтажа трубопровода
• Высокая механическая прочность АБС-пластика - выдерживает давление при укладке и эксплуатации
• Яркий оранжевый цвет - легко найти среди других элементов, удобен для обслуживания
• Экологически безопасный материал - не содержит хлора и брома

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Подходит только для труб диаметром 20 мм - несовместим с другими размерами
• Не рассчитан на высокие нагрузки - не использовать как опору или несущий элемент
• Не рекомендован для систем с постоянным воздействием температур выше +60 C

Примеры использования

• Переход кабеля от вертикального шахтного канала к горизонтальной трассе внутри распределительного щита
• Обход препятствий (например, труб, балок) в технологических коридорах заводов
• Заключение кабельных трасс в стеновые ниши с изменением направления
• Модернизация старых электропроводок без вскрытия отделки

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр вашей трубы точно соответствовал 20 мм - даже небольшая разница затруднит герметичность
• При сборке двух половинок плотно прижимайте их до щелчка - недостаточно плотное соединение может привести к выпадению трубы
• Не используйте силу при введении трубы - если она не входит свободно, возможно, диаметр не совпадает
• При групповом использовании нескольких соединителей угловых разборных бук D20мм планируйте шаг между ними - слишком близко расположенные повороты могут деформировать трубу
• Храните в сухом месте - хотя материал не боится влаги, длительное воздействие может повлиять на долговечность фиксаторов
