Соединительная и крепежная пластина для кабельного канала EUK (сталь) (VW E) | 7400980 OBO Bettermann

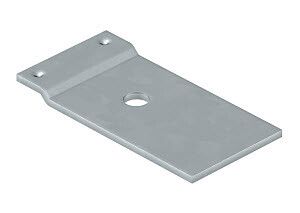

Соединительная и крепежная пластина (уголок) для кабельного канала EUK (сталь) от OBO BETTERMANN обеспечивает надёжное механическое и гальваническое соединение между кабельными каналами типа EUK и монтажными основаниями UZD/UGD. Артикул 7400980 VW E предназначен для скрытой установки в бетонной стяжке и используется там, где важна целостность заземления и прочность крепления.

Назначение и область применения

Эта пластина-уголок применяется для соединения кабельных каналов EUK с монтажными основаниями UZD и UGD при скрытой прокладке в бетонной стяжке. Она создаёт гальванический контакт между элементами системы — это необходимо для обеспечения непрерывности цепи заземления в электроустановках. Подходит для объектов с высокими требованиями к безопасности: жилые дома, офисы, промышленные помещения, медицинские учреждения.

Технические характеристики

• Материал: сталь — обеспечивает высокую механическую прочность и долговечность;
• Покрытие: оцинкованное — защищает от коррозии даже во влажной среде внутри бетона;
• Тип: VW E — соответствует стандартному типоразмеру для кабельных каналов EUK;
• Тип монтажного комплекта: включён — позволяет закрепить пластину без дополнительных деталей;
• Рекомендовано для использования: да — совместима с официальной системой OBO BETTERMANN.

Совместимость и монтаж

Пластина совместима исключительно с кабельными каналами EUK и монтажными основаниями UZD / UGD от OBO BETTERMANN. Устанавливается путём фиксации на основание через предварительно предусмотренные отверстия. Монтаж выполняется до заливки бетонной стяжки — после этого доступ к креплению становится невозможным. Для правильной работы требуется точное соответствие размеров: канал EUK должен плотно прилегать к углу пластины без люфтов.

Безопасность и стандарты

Изделие соответствует принципам безопасной электромонтажной системы OBO BETTERMANN и обеспечивает непрерывную проводящую связь между металлическими частями, что важно для защиты от поражения током. Гальваническое соединение снижает риск возникновения потенциальных перепадов напряжений в системе заземления.

Преимущества

• Устраняет необходимость в дополнительных перемычках заземления — соединение происходит автоматически при сборке;
• Оцинкованное покрытие увеличивает срок службы в агрессивной среде бетона;
• Закрепление одним комплектом ускоряет монтаж и снижает вероятность ошибки;
• Поддерживает единый стандарт всей системы OBO BETTERMANN — минимизирует несовместимости.

Ограничения применения

• Не предназначена для открытой установки — работает только в составе скрытых систем в стяжке;
• Не совместима с другими сериями каналов (например, EUA, EUC);
• Не рекомендуется использовать в условиях постоянного контакта с химическими жидкостями или солями вне бетона;
• Требует точного соблюдения геометрии монтажа — неверная ориентация нарушает контакт.

Примеры использования

• Скрытая прокладка силовых кабелей в многоэтажном жилом доме — соединение каналов EUK с основаниями UZD под плитой перекрытия;
• Обустройство электрощитовой в подвале — фиксация распределительных каналов к бетонным стенам через основания UGD;
• Реконструкция помещений с заменой старой проводки — использование существующих каналов EUK с новыми основаниями.

Практические советы

• Перед заливкой стяжки проверьте, чтобы пластина плотно прилегала к обоим элементам — EUK и UZD/UGD — без зазоров;
• Не используйте её как самостоятельное крепление — она лишь соединяет уже установленные компоненты;
• При работе с несколькими уровнями каналов — убедитесь, что все соединения выполнены одинаково, чтобы избежать разрывов заземления;
• Артикул 7400980 VW E — единственный подходящий вариант для этой задачи; аналоги других брендов не гарантируют гальваническую связь.
