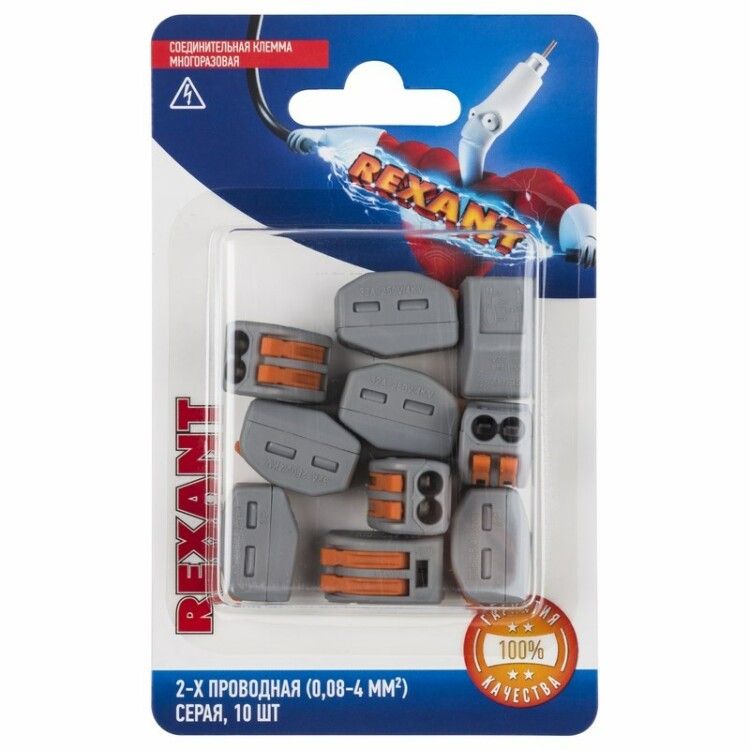

Соединительная клемма многоразовая, 2-х проводная, серая (0,08-4 мм ), (10шт.) | 06-0200-B10 REXANT MEET

Соединительная клемма Rexant 06-0200-b10 - это надёжная многоразовая клемма для соединения двух проводов сечением от 0,08 до 4 мм2. Подходит для быстрого и безопасного монтажа в распределительных коробках, пультах управления и других устройствах, где требуется частое подключение/отключение.

Назначение и область применения

Соединительная клемма Rexant 06-0200-b10 используется для создания временных или постоянных электрических соединений между двумя проводниками. Применяется в слаботочных и силовых цепях: автоматика, освещение, системы управления, панели управления, оборудование с частой заменой проводов. Особенно удобна там, где нужна возможность переподключения без потери качества контакта.

Технические характеристики

• Номинальное поперечное сечение: 0,08–4 мм2 (для одножильных проводов); 0,08–2,5 мм2 (для многожильных)
• Номинальный ток: 32 А (одножильные провода), 24 А (многожильные провода)
• Номинальное напряжение: 450 В
• Количество зажимов: 2
• Тип зажима: плоско-пружинный с рычагом
• Материал корпуса: полиамид 66 (термостойкий, самозатухающий)
• Цвет: светло-серый
• Рабочий температурный диапазон: –40 C … +85 C
• Совместим с проводами: медные одножильные и многожильные
• Количество в упаковке: 10 штук

Совместимость и монтаж

Клемма Rexant 06-0200-b10 совместима с любыми медными проводами, соответствующими указанным сечениям. Для монтажа:

• Убедитесь, что изоляция срезана на 6–8 мм - этого достаточно для надёжного захвата жилы.
• Отожмите рычаг - он открывает зажимной механизм.
• Вставьте провод до упора, затем плотно закройте рычаг до щелчка.
• Не используйте инструменты для затяжки - рычаг обеспечивает оптимальное усилие.
• Посадочные размеры не требуют специальных креплений - клеммы фиксируются в DIN-рейке или на поверхности через отверстия в корпусе.

Безопасность и стандарты

Клемма Rexant 06-0200-b10 изготовлена из самозатухающего полиамида 66, соответствует требованиям UL94 V-0 по горючести. Рабочее напряжение 450 В и ток до 32 А обеспечивают безопасную работу в большинстве промышленных и бытовых сетей. Соответствие стандартам IEC 60947-7-1 и EN 60998-1 подтверждается испытаниями производителя.

Преимущества

• Многоразовое использование - можно отсоединить и переиспользовать без повреждения контактов
• Два независимых рычага позволяют легко работать с двумя проводами одновременно
• Плоско-пружинный механизм снижает риск окисления и обеспечивает стабильный контакт
• Высокая термостойкость материала позволяет применять в условиях широкого температурного диапазона
• Чёткая визуальная индикация положения рычага - открыт/закрыт

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен химический контакт и ослабление соединения
• Не рекомендуется для проводов сечением более 4 мм2 (одножильные) или 2,5 мм2 (многожильные)
• Не следует использовать в средах с высокой вибрацией без дополнительной фиксации
• Запрещено подключать провода с изоляцией толще 1,5 мм - она может мешать полноценному захвату жилы
• Не рассчитана на постоянное погружение в жидкости - IP-класс защиты не указан, поэтому не применяйте во влажных помещениях без корпуса

Примеры использования

• Соединение фазного и нулевого проводов в распределительной коробке
• Подключение датчиков и кнопок в системах автоматизации
• Переподключение проводов на тестовой плате или ремонтном стенде
• Объединение выходов нескольких устройств перед подачей на нагрузку
• Использование в пультах управления станками, конвейерами, насосами

Практические советы

• Для многожильных проводов предварительно скрутите жилы - так они лучше фиксируются в зажиме
• Проверяйте качество соединения после установки: легкое покачивание провода не должно вызывать движения внутри клеммы
• Если вы работаете с проводами близкими к максимальному сечению (например, 4 мм2), проверяйте нагрев клеммы при нагрузке - допустимый ток зависит от условий окружающей среды
• Храните клемму Rexant 06-0200-b10 в сухом месте - даже при хорошем материале корпуса влага может способствовать окислению контактов
• Эта модель идеальна для сборки компактных панелей - её малые габариты позволяют размещать несколько клемм рядом без перегрузки места
