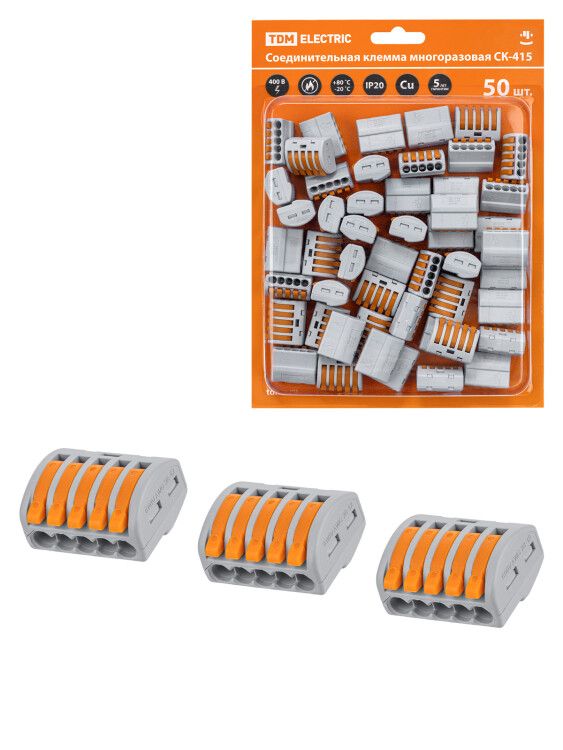

Соединительная клемма СК-415 (2,5мм²) (50 шт/блистер) | SQ0527-0018 TDM

Соединительная клемма СК-415 (2,5 мм2) от TDM ELECTRIC - компактный и надежный вариант для быстрого соединения до пяти проводников в распределительных коробках, при подключении освещения и слаботочного оборудования. Артикул sq0527-0018 рассчитана на работу в сетях до 380 В, обеспечивает плотный контакт без инструментов и поддерживает безопасную эксплуатацию даже в ограниченном пространстве.

Назначение и область применения

Соединительная клемма СК-415 предназначена для создания постоянных электрических соединений между проводами в распределительных коробках, щитах и корпусах оборудования. Подходит для подключения светильников, выключателей, розеток, датчиков и других устройств в бытовых и промышленных сетях переменного тока 50 Гц до 380 В.

Технические характеристики

• Номинальное сечение проводника: 0,1–2,5 мм2 (для жестких и гибких проводов)
• Номинальный ток: 32 А
• Диаметр кабеля: 0,1–2,5 мм
• Количество зажимов: 5
• Рабочее напряжение: до 380 В AC
• Материал контактов: электротехническая сталь
• Материал корпуса: самозатухающий ПВХ
• Цвет: светло-серый
• Управление: рычажковый механизм

Совместимость и монтаж

Соединительная клемма СК-415 принимает одножильные, многожильные и гибкие медные провода. Для многожильных проводов рекомендуется использовать кабельные наконечники - это повышает надежность контакта. Монтаж выполняется без инструментов: достаточно зачистить провод, вставить его в соответствующий канал и опустить рычажок. Для демонтажа - поднять рычажок и вытянуть провод.

Зажимы расположены последовательно, каждый из них работает автономно. Это позволяет подключать провода по очереди без необходимости отсоединять остальные.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ПВХ - материал не поддерживает горение и снижает риск возгорания при перегреве. Контакты выполнены из электротехнической стали, обеспечивающей долговечность и устойчивость к окислению. Устройство соответствует требованиям безопасности для внутренней установки в электроустановках до 1000 В.

Преимущества

• Быстрая установка и замена проводов - никаких болтов, гаек или пассатижей
• Утопленный рычажок предотвращает случайное открытие при монтаже в тесных местах
• Тестовое отверстие позволяет проверять напряжение или целостность цепи без вскрытия соединения
• Одинаковая надежность для всех типов проводов: одножильных, многожильных и гибких
• Плотная фиксация минимизирует нагрев и искрение в месте контакта
• Компактный формат экономит место в распределительной коробке

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна коррозия и потеря контакта
• Максимальное сечение гибкого провода - 2,5 мм2; более толстые провода (до 4 мм2) указаны в описании производителя, но требуют обязательного использования наконечников
• Не следует применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Не рассчитана на внешнюю установку - отсутствует защита от влаги и пыли выше IP20

Примеры использования

• Соединение проводов в распределительной коробке квартиры перед подключением люстры
• Ответвление питания для нескольких точечных светильников в потолке
• Подключение терморегулятора к системе теплого пола
• Объединение проводов в автоматическом шкафу управления насосом
• Монтаж сигнализационных цепей в офисных помещениях

Практические советы

• Перед вставкой провода обязательно зачистите его на глубину, соответствующую глубине канала - обычно 6–8 мм
• Для многожильных проводов лучше использовать обжимные наконечники - так контакт будет прочнее и меньше окисляться
• Проверьте, что все рычажки полностью опущены после монтажа - недостаточно закрытый рычаг вызывает плохой контакт
• При использовании в тесных коробках ориентируйте клемму так, чтобы рычажки были доступны для обслуживания
• Артикул sq0527-0018 продается блистерами по 50 штук - удобно для крупных проектов, где требуется много одинаковых соединений
• Соединительная клемма СК-415 совместима с большинством стандартных распределительных коробок - проверьте посадочные размеры при планировании сборки
