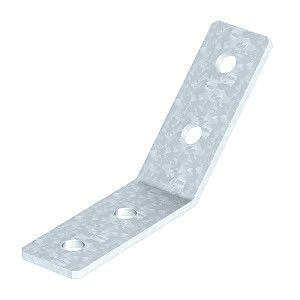

Соединительная пластина 45°, с 4 отверстиями 101x101x40x5 (GMS VW 45 FT) | 1124669 OBO Bettermann GMS FT

Соединительная пластина GMS 4 VW 45 FT от OBO BETTERMANN предназначена для надёжного углового соединения C-профилей под углом 45 градусов, особенно в сборных металлоконструкциях. Её оцинкованная сталь и точные габариты обеспечивают долговечность и совместимость с типичными профилями 41×41 мм и 41×21 мм.

Назначение и область применения

Соединительная пластина GMS 4 VW 45 FT используется для создания жёстких угловых соединений между C-профилями в каркасных конструкциях. Подходит для монтажа стоек, перегородок, рам, опорных элементов в промышленном оборудовании, системах хранения, транспортерных линиях и других металлических конструкциях, где требуется прочное и устойчивое соединение под углом 45°.

Технические характеристики

• Угол соединения: 45°
• Размеры: 101 × 101 × 40 × 5 мм (длина сторон × толщина)
• Количество отверстий: 4 (по 2 на каждую сторону)
• Диаметр отверстий: не указан, но рассчитан под стандартные самонарезающие или заклёпочные крепления для C-профилей
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях покрытия
• Модель: GMS 4 VW 45 FT

Совместимость и монтаж

Пластина GMS 4 VW 45 FT совместима исключительно с C-профилями шириной 41 мм - как с профилями 41×41 мм, так и 41×21 мм. Отверстия расположены симметрично, что позволяет равномерно распределить нагрузку при креплении. Для монтажа используются самонарезающие болты или заклепки соответствующего диаметра. Установка выполняется путём выравнивания профилей под углом 45° и фиксации через отверстия. Рекомендуется предварительно просверлить отверстия в профиле, если материал слишком твёрдый.

Преимущества

• Высокая прочность благодаря толщине 5 мм и оцинкованной стали
• Защита от коррозии за счёт горячего цинкования - срок службы увеличен в агрессивных средах
• Точная геометрия обеспечивает плотное прилегание к профилю без зазоров
• Не требует сварки - ускоряет сборку и снижает трудозатраты
• Совместима с продукцией OBO BETTERMANN, что гарантирует стандартизацию комплектующих

Ограничения применения

• Не подходит для соединения профилей другого типа (например, U-образных или круглых)
• Не предназначен для работы под динамическими или ударными нагрузками без дополнительного усиления
• Запрещено использовать в условиях постоянного погружения в воду - хотя цинк защищает от влаги, длительное воздействие воды снижает эффективность защиты
• Не рекомендуется применять при температурах выше +80 C - возможна потеря прочности покрытия

Примеры использования

• Сборка каркаса для стеллажей в складских помещениях
• Формирование диагональных опор в конструкциях оборудования
• Монтаж направляющих для конвейерных линий
• Создание угловых рам для корпусов машин и автоматизированных систем

Практические советы

• Перед установкой проверьте, чтобы внутренние габариты C-профиля точно соответствовали 41 мм - иначе пластина не будет плотно сидеть
• Используйте крепёж с плоской шляпкой и достаточной длиной, чтобы он проходил через пластину и захватывал стенку профиля минимум на 3–4 мм
• При массовом монтаже используйте шаблон для разметки отверстий - это повысит точность и скорость сборки
• Пластина GMS 4 VW 45 FT от OBO BETTERMANN имеет стандартизованные размеры; не заменяйте её аналогами без проверки совместимости - даже небольшое отличие в толщине или положении отверстий может нарушить целостность конструкции
