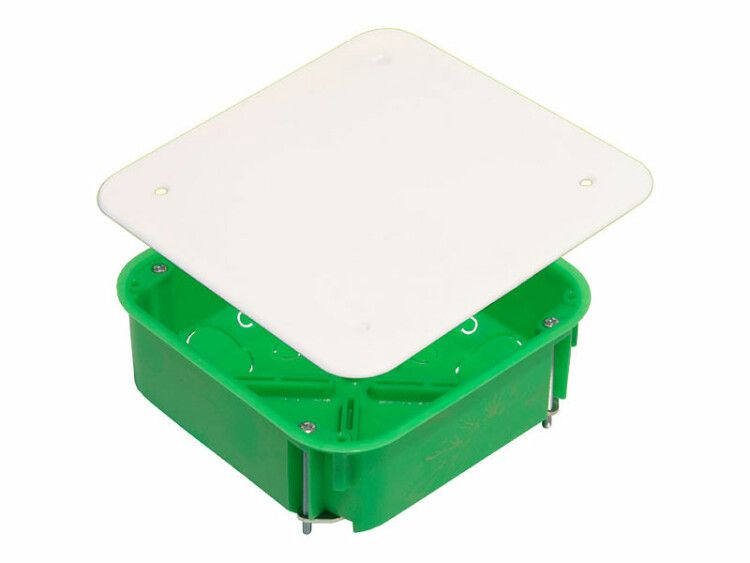

Коробка распределительная с/у 106х106х45 (ниша) металлические лапки (для полых стен), габариты: 113x113x45, квадрат с крышкой IP30 | КР1201-И HEGEL

Коробка распределительная КР1201-И от HEGEL - компактное решение для скрытой прокладки проводов в полых стенах. Коробка обеспечивает безопасную коммутацию до 16 кабелей, защищает соединения от внешнего воздействия и легко монтируется в перегородках из гипсокартона или аналогичных материалов.

Назначение и область применения

Коробка распределительная КР1201-И предназначена для организации точек ответвления и соединения электрических проводов внутри стен. Подходит для установки в пустотелых конструкциях: гипсокартонные перегородки, фальшстены, потолочные системы, легкие перегородки из пеноблоков или других материалов с внутренними полостями. Применяется в жилых, офисных и административных зданиях при монтаже освещения, розеток, систем управления и слаботочных сетей.

Технические характеристики

• Габариты: 106×106×45 мм (внешние размеры); глубина корпуса - 45 мм
• Материал корпуса: полипропилен - устойчив к влаге, химически инертен, не горит самостоятельно
• Степень защиты: IP30 - предотвращает доступ твердых предметов крупнее 2,5 мм, не защищает от воды
• Количество входов: 16 - позволяет подключить до 16 кабелей через стандартные отверстия под трубу Ø20 мм
• Количество устройств: 16 - совместимо с установкой 16 модульных элементов (например, клеммников, реле, переходников)
• Цвет: зеленый - визуально отличается от стандартных белых коробок, удобен для идентификации
• Не содержит галогенов - соответствует экологическим требованиям при горении и утилизации

Совместимость и монтаж

Коробка КР1201-И крепится в полой стене с помощью металлических лапок, которые фиксируются при закручивании крышки. Лапки надежно зажимают корпус между двумя поверхностями стены, исключая люфт. Для монтажа требуется подготовить отверстие размером 106×106 мм. Отверстия под трубы Ø20 мм расположены по периметру - позволяют вводить кабели из штроб или гофротруб. Крышка крепится на самонарезающих винтах, что обеспечивает быстрый доступ к внутреннему пространству для обслуживания. На дне коробки есть направляющие для фиксации клеммных планок и DIN-реек с помощью тех же винтов.

Безопасность и стандарты

Коробка распределительная КР1201-И соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP30 гарантирует, что внутренняя часть не будет повреждена случайным контактом с инструментами или пальцами, однако не рассчитана на контакт с водой или влажной средой. Материал - полипропилен - не выделяет токсичных веществ при нагреве, что важно для помещений с постоянным пребыванием людей.

Преимущества

• Увеличенная глубина (45 мм) - позволяет размещать плотные соединения и несколько клеммных блоков без перегрузки
• 16 входов - высокая плотность подключения, снижает количество необходимых коробок в одной зоне
• Металлические лапки - обеспечивают прочную фиксацию даже в хрупких материалах типа гипсокартона
• Направляющие на дне - упрощают установку клеммников и DIN-реек без дополнительного крепления
• Экологичный материал - не содержит галогенов, безопасен при возгорании и утилизации

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, кухня, бассейн) - степень защиты IP30 не защищает от брызг и пара
• Не используется в наружных условиях - материал и конструкция не рассчитаны на УФ-излучение, температурные колебания и осадки
• Подходит только для полых стен; не монтируется в сплошные бетонные или кирпичные стены без предварительного штрабления
• Максимальный диаметр вводимой трубы - 20 мм; более толстые кабели требуют доработки отверстий

Примеры использования

• Распределение питания от основного кабеля к нескольким розеткам в перегородке офисного помещения
• Объединение сигналов от нескольких датчиков освещения перед подключением к контроллеру
• Скрытое соединение проводов в системе “умный дом” внутри гипсокартонной стены
• Коммутация слаботочных цепей (LAN, TV, сигнализация) в межэтажных перекрытиях

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно 106×106 мм - меньший размер затруднит установку, больший - вызовет люфт
• Используйте только самонарезающие винты, рекомендованные производителем - обычные винты могут не захватить пластик
• При использовании клеммников убедитесь, что их высота не превышает 45 мм - иначе крышка не закроется
• Не перегружайте коробку - максимальное число проводов - 16; сверх нормы увеличивает риск перегрева и трудности при обслуживании
• При необходимости замены или диагностики - просто открутите крышку; не требуется демонтаж всей коробки
