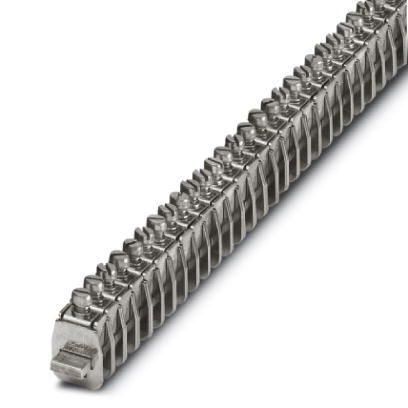

Соединительные клеммы AK 16 | 0404033 Phoenix Contact

Клемма соединительная AK 16 от Phoenix Contact предназначена для надёжного электрического соединения проводов сечением от 1,5 до 16 мм2. Применяется в распределительных щитах как элемент шины нейтрали, обеспечивает устойчивый контакт при высоких токах.

Назначение и область применения

Клемма соединительная AK 16 используется для создания постоянных соединений между многожильными или одножильными проводниками в силовых цепях. Её основное применение - сборка шины нейтрали в электрощитах, где требуется надёжный и доступный для обслуживания контакт. Подходит для установки в промышленном оборудовании, системах автоматизации, энергообъектах и жилых комплексах.

Технические характеристики

• Расчётное сечение: 16 мм2
• Допустимое сечение провода: 1,5–16 мм2
• Тип зажима: винтовой
• Цвет корпуса: серебристый
• Монтаж: на DIN-рейку (как часть шины нейтрали)

Совместимость и монтаж

Клемма соединительная AK 16 совместима с DIN-рейкой шириной 35 мм. Устанавливается в ряд с другими клеммами этой же серии для формирования нулевой шины. Для монтажа достаточно зафиксировать её на рейке и затянуть винт зажима. Максимальный момент затяжки не указан - используйте обычную отвертку, избегая перегрузки. Каждая клемма рассчитана на один входной и один выходной провод - для параллельных соединений применяйте несколько клемм последовательно.

Безопасность и стандарты

Произведена компанией Phoenix Contact, известной соблюдением европейских норм безопасности IEC/EN 60947-7-1 и IEC/EN 60998. Конструкция исключает случайное касание токоведущих частей при установленной крышке. Напряжение и токовые пределы не указаны - для точного выбора проверьте допустимую нагрузку в документации конкретного проекта.

Преимущества

• Универсальность: работает с проводами от 1,5 до 16 мм2 - заменяет несколько моделей
• Стабильность контакта: винтовой зажим снижает риск ослабления при вибрациях
• Легкий осмотр и обслуживание: открытая конструкция позволяет легко проверить состояние проводов
• Интеграция в шину: идеально сочетается с другими компонентами AK-серии от Phoenix Contact

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - только медные
• Не рекомендован для частых подключений/отключений - винтовой механизм не рассчитан на оперативное использование
• Не имеет защиты от бросков напряжения или перегрузок - требует внешней защиты (автомат, предохранитель)
• Не следует использовать вне закрытых щитов - открытое расположение повышает риск поражения током

Примеры использования

• Шина нейтрали в распределительном щите торгового центра
• Общая нулевая шина на промышленном станке с ЧПУ
• Подключение нулевых проводов в системе освещения многоэтажного дома
• Сборка распределительной группы в системе UPS

Практические советы

• Перед монтажом зачистите провод до 10–12 мм - слишком длинная зачистка может вызвать замыкание между соседними клеммами
• Проверяйте плотность затяжки винта: слабый контакт нагревается, перетянутый - повреждает жилу
• Для больших сечений (10–16 мм2) используйте только цельные провода - многожильные должны быть запрессованы наконечниками
• При формировании шины нейтрали оставляйте свободное место между клеммами для удобства тестирования мультиметром
• Артикулы 0404033 и 404033 - это одна и та же клемма соединительная AK 16 от Phoenix Contact; различие лишь в оформлении номера поставщиком
