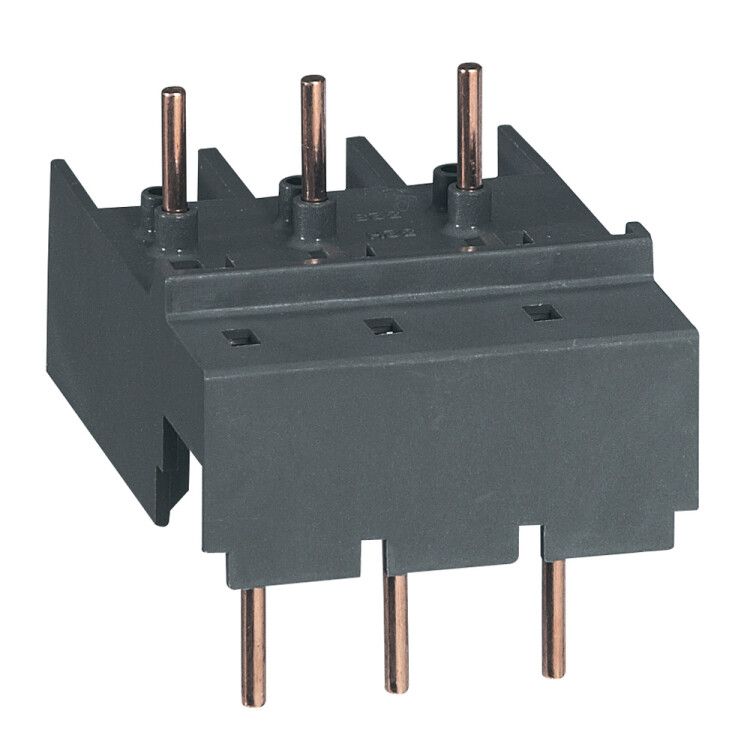

Адаптер соединительный MPX3 32S/CTX3 22 ~ | 417448 Legrand

Адаптер соединительный MPX3 32S/CTX3 22 от Legrand предназначен для надёжного подключения контактора CTX3 к автоматическому выключателю серии MPX3. Этот адаптер упрощает сборку силовой цепи, исключая необходимость внешней проводки между устройствами.

Назначение и область применения

Адаптер соединительный MPX3 32S/CTX3 22 используется для механического и электрического соединения контактора CTX3 с автоматическим выключателем MPX3. Он позволяет собирать компактные модульные группы на DIN-рейке, где выключатель и контактор работают как единый блок. Применяется в системах управления двигателями, конвейерами, насосами и другим оборудованием, требующим частых включений/выключений.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 32 А
• Номинальное напряжение: 690 В
• Тип изделия: Соединитель
• Способ монтажа: На аппарат - фиксируется непосредственно на корпусе выключателя или контактора
• Исполнение: Прямое подключение - контактные шины внутри адаптера обеспечивают передачу тока без дополнительных проводов
• Цвет: Темно-серый

Совместимость и монтаж

Адаптер совместим только с контактными группами CTX3 и автоматическими выключателями MPX3. Установка происходит путём защёлкивания на заднюю часть аппарата - никаких инструментов не требуется. Подходит для монтажа на DIN-рейке 35 мм. Обязательно проверьте соответствие серий: адаптер MPX3 32S/CTX3 22 работает только с 32-амперным контактором CTX3 и выключателем MPX3 того же номинала. Нельзя использовать с другими сериями, даже если они имеют похожую форму.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-1 и IEC 60947-4-1. Гарантирует изоляцию и безопасную передачу тока до 690 В. Конструкция предотвращает случайное отсоединение при вибрации и перегрузках.

Преимущества

• Устраняет необходимость в внешних проводах между выключателем и контактором - снижает риск ошибок при монтаже
• Экономит место на DIN-рейке - два устройства занимают одну модульную единицу
• Обеспечивает высокую надёжность соединения благодаря жёсткой металлической шинной связи
• Не требует обслуживания после установки

Ограничения применения

• Подходит только для пары MPX3–CTX3 одного номинала (32 А, 3 полюса)
• Не применяется в цепях переменного тока выше 690 В или постоянного тока
• Запрещено использовать с контактными элементами других производителей
• Не предназначена для монтажа вне щита - не имеет защиты IP выше IP20

Примеры использования

• Стартёр электродвигателя: автоматический выключатель MPX3 + адаптер + контактор CTX3
• Управление конвейером: три таких адаптера собраны в ряд для трёхфазного управления
• Автоматизация производства: компактные блоки на DIN-рейке в распределительном щите

Практические советы

• Перед установкой убедитесь, что выключатель MPX3 и контактор CTX3 находятся в выключенном состоянии и обесточены
• Проверьте, чтобы все полюса были точно выровнены - адаптер не допускает перекосов
• После монтажа потяните за каждый вывод - соединение должно быть неподвижным
• Для удобства обслуживания оставляйте минимум 10 мм свободного места вокруг адаптера - он не снимается без демонтажа всего блока
• Не используйте этот адаптер в качестве замены для обычного соединительного провода - он не рассчитан на гибкую прокладку
