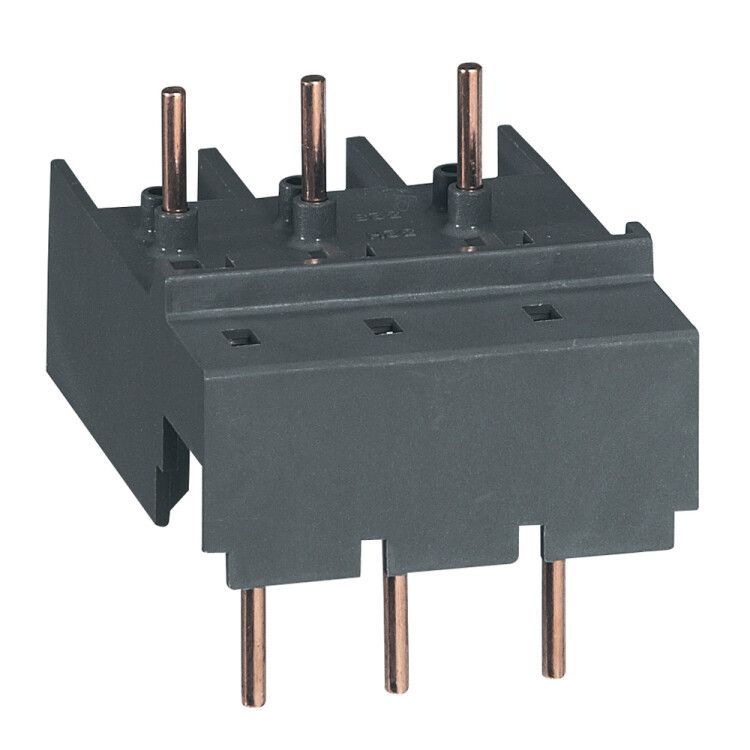

Соединительный адаптер MPX 32S/CTX МИНИ/= - 417441 Legrand

Соединительный адаптер MPX3 32S/CTX3 МИНИ от Legrand предназначен для быстрого и надёжного подключения контактора CTX3 к автоматическому выключателю серии MPX3. Этот адаптер упрощает сборку силовой цепи, исключая необходимость в дополнительной проводке между устройствами.

Назначение и область применения

Соединительный адаптер MPX3 32S/CTX3 МИНИ используется для механического и электрического соединения контактора CTX3 с автоматическим выключателем MPX3. Он применяется в распределительных щитах промышленного и коммерческого оборудования, где требуется компактная и безопасная установка коммутационных устройств. Подходит для систем управления двигателями, насосами, вентиляцией и другим оборудованием, требующим частых включений/выключений.

Технические характеристики

• Тип изделия: Соединитель
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальный ток: 32 А
• Способ монтажа: На аппарат — фиксируется непосредственно на корпусе контактора CTX3
• Модель исполнения: Прямое подключение — обеспечивает жесткую связь без внешних проводов
• Цвет: Темно-серый

Совместимость и монтаж

Соединительный адаптер MPX3 32S/CTX3 МИNI совместим только с контактными модулями CTX3 и автоматическими выключателями серии MPX3. Устанавливается путём защёлкивания на переднюю часть контактора — никаких инструментов не требуется. После установки адаптера MPX3 32S/CTX3 МИНИ выключатель MPX3 вставляется в него с тыльной стороны, образуя единый блок. Обязательно проверьте соответствие номинала тока: адаптер рассчитан на 32 А, поэтому не используйте его с более мощными устройствами.

Преимущества

• Устраняет необходимость в внешней проводке между выключателем и контактором — снижает риск ошибок при монтаже
• Обеспечивает высокую степень защиты контактов благодаря герметичному соединению
• Экономит место в шкафу — компактная конструкция позволяет плотно укладывать устройства
• Ускоряет сервисное обслуживание — можно заменить один из элементов (выключатель или контактор) без перепайки

Ограничения применения

• Не совместим с другими сериями контакторов или выключателей — даже аналогичными по току
• Не предназначена для использования вне закрытых электрошкафов — не имеет собственной степени защиты IP
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации шкафа
• Поддерживает только прямое подключение — нельзя использовать для удалённого или гибкого подвода проводов

Примеры использования

• Станки с ЧПУ — управление двигателем главного привода через MPX3 + CTX3
• Конвейерные системы — пуск и остановка ленты с помощью одного блочного решения
• Воздушные компрессоры — автоматическое включение при падении давления
• Системы вентиляции — управление вентиляторами по сигналу терморегулятора

Практические советы

• Перед установкой убедитесь, что контактор CTX3 и выключатель MPX3 имеют одинаковый номинал тока — 32 А
• Проверьте, чтобы все три полюса были правильно выровнены при защёлкивании — слышимый щелчок означает успешную фиксацию
• Не затягивайте болты на выключателе слишком сильно — это может повредить пластиковую основу адаптера
• При замене контактора CTX3 всегда отключайте питание — даже при отключенном выключателе MPX3 возможна опасность
• Для удобства обслуживания пометьте каждый блок MPX3 32S/CTX3 МИНИ — так проще найти нужный контур в большом щите
