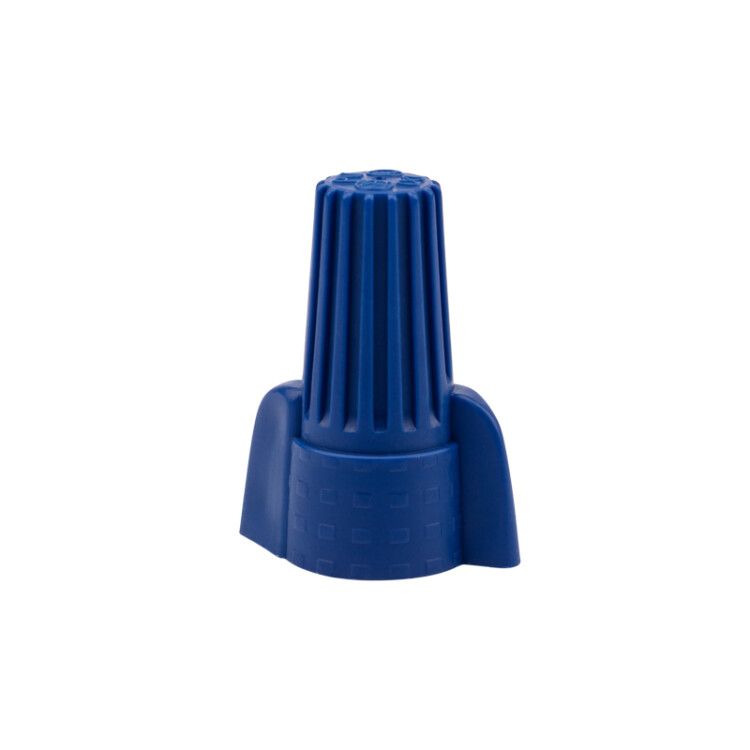

Соединительный изолирующий зажим с лепестками СИЗ-17 ø 17,8 мм (5-32 мм²), синий (10 шт./уп.) | 08-0782-10 REXANT MEET

Соединительный изолирующий зажим СИЗ-17 от REXANT - это компактное решение для безопасного и долговечного соединения медных проводов сечением 5–32 мм2. Зажим СИЗ-17 сочетает механическую прочность и электроизоляцию, подходя для внутренней электромонтажной работы в распределительных коробках, щитах и других закрытых местах.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-17 используется для создания надёжных электрических соединений между двумя или более медными проводами. Применяется в бытовой и промышленной электропроводке: в распределительных коробках, при подключении светильников, розеток, выключателей, а также в системах автоматизации и управления. Подходит для стационарной установки, где требуется исключение открытых скруток и повышение безопасности.

Технические характеристики

• Поперечное сечение проводников: 5–32 мм2 (суммарное)
• Диаметр провода: до 17,8 мм
• Количество полюсов: 2 (для двухпроводного соединения)
• Номинальное напряжение: 600 В
• Материал контактной части: оцинкованная сталь
• Материал корпуса: нейлон 6.6, безгалогенный
• Рабочая температура: от –10 C до +105 C
• Цвет корпуса: синий
• Комплектация: 10 штук в упаковке

Совместимость и монтаж

Зажим СИЗ-17 совместим только с медными одножильными и многожильными проводами. Не применяется для алюминиевых или комбинированных (медно-алюминиевых) жил. Для монтажа:

• Зачистите концы проводов на 10–15 мм;
• Скрутите их друг с другом руками или плоскогубцами - не перетягивайте;
• Наденьте зажим СИЗ-17 сверху скрутки и поверните по часовой стрелке до упора - лепестки обеспечат необходимый крутящий момент;
• Убедитесь, что все жилы полностью вошли в корпус и не торчат снизу.

Не используйте инструменты для затяжки - достаточно ручного вращения. После монтажа проверьте плотность соединения легким потягиванием проводов.

Безопасность и стандарты

Корпус изготовлен из нейлона 6.6, который соответствует требованиям к самозатуханию и не содержит галогенов - снижает риск выделения токсичных веществ при перегреве. Номинальное напряжение 600 В позволяет применять зажим СИЗ-17 в сетях до 400 В переменного тока. Материалы сертифицированы для использования в условиях повышенной влажности и температурных колебаний.

Преимущества

• Коническая пружина из оцинкованной стали обеспечивает постоянное давление на скрутку - предотвращает ослабление контакта со временем.
• Нейлоновый корпус полностью изолирует соединение, исключая риск пробоя и случайного прикосновения к токоведущим частям.
• Лепестки на корпусе позволяют легко и точно завинчивать зажим даже в труднодоступных местах без специальных инструментов.
• Синий цвет корпуса удобен для визуального различения цепей по группам (например, фаза/нуль).
• Зажим СИЗ-17 можно использовать многократно при демонтаже и переустановке - не теряет герметичность и механическую целостность.

Ограничения применения

• Не предназначены для соединения алюминиевых, медно-алюминиевых или многожильных проводов с большим числом тонких жил (более 19);
• Не рекомендуются для внешней установки - не имеют защиты IP;
• Не допускается использование в средах с высокой химической активностью (агрессивные пары, масла, растворители);
• Максимальная суммарная площадь сечения - 32 мм2. Превышение вызывает перегрев и деформацию пружины.

Примеры использования

• Подключение люстры в распределительной коробке - три провода (фаза, ноль, заземление) соединяются через два зажима СИЗ-17;
• Объединение проводов от нескольких розеток перед входом в щиток;
• Формирование ответвлений в системе освещения на этаже;
• Монтаж в электрощитах с ограниченным пространством - благодаря компактному размеру и изоляции не требует дополнительной изоленты.

Практические советы

• Выбирайте зажим СИЗ-17 по максимальному сечению - лучше брать запас, чем рисковать перегрузкой. Например, для трёх проводов 4 мм2 каждый (итого 12 мм2) он подходит идеально.
• Перед установкой убедитесь, что провода одинакового типа и материала - смешивание меди и алюминия недопустимо.
• Если провод слишком тонкий (менее 5 мм2), используйте меньший зажим (СИЗ-1, СИЗ-2). СИЗ-17 не фиксирует тонкие жилы надёжно.
• При работе в холодном помещении (ниже –10 C) согрейте зажим в руках - нейлон становится менее эластичным при низких температурах.
• Храните упаковку с зажимами СИЗ-17 в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может повредить пружину.
