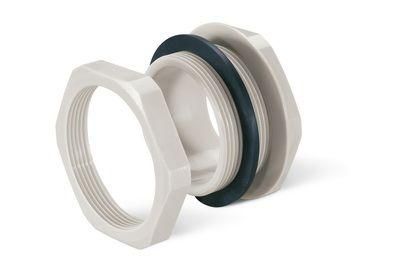

Комплект соединительный PG21 Quadro DKC DIS6540038

Соединительный комплект PG21 от DKC (ДКС) - это надёжное решение для соединения корпусов серии Quadro типа «Домино» и «Домино-MAX». Комплект обеспечивает герметичное и механически устойчивое соединение с использованием резьбового стандарта PG21, что делает его удобным для сборки распределительных устройств в промышленной автоматизации.

Назначение и область применения

Соединительный комплект PG21 предназначен исключительно для соединения двух корпусов серии Quadro - «Домино» и «Домино-MAX» - друг с другом. Он используется там, где требуется передача сигналов, питания или кабельного прохода между смежными модулями без потери защиты IP. Подходит для установки на станках, пультах управления, шкафах автоматики и других объектах, где важна компактная и защищённая сборка.

Технические характеристики

• Номинальный размер резьбы: 21 мм - соответствует стандарту PG21, позволяет фиксировать кабели с внешним диаметром до 19 мм;
• Материал корпуса: полиамид - высокая прочность, устойчивость к химическим воздействиям и перепадам температур;
• Цвет: светло-серый - совпадает с цветовой гаммой корпусов серии Quadro, обеспечивает эстетическую целостность сборки;
• Тип изделия: соединительный комплект - включает все необходимые элементы для герметичного соединения без доп purchases.

Совместимость и монтаж

Соединительный комплект PG21 совместим только с корпусами серии Quadro («Домино» и «Домино-MAX»). Для монтажа необходимо:

• Установить комплект на предварительно подготовленную резьбу одного из корпусов;
• Закрутить второй корпус до плотного контакта - зажим осуществляется за счёт резьбового соединения;
• Не требует дополнительных инструментов - достаточно рук, но рекомендуется использовать момент затяжки без перегрузки.

Резьба PG21 имеет шаг 1,5 мм - убедитесь, что используемые кабельные вводы также имеют этот стандарт.

Преимущества

• Герметичность - обеспечивается за счёт точного соответствия резьбы и материала, снижается риск попадания пыли и влаги;
• Простота сборки - не нужны болты, сварка или клей; всё работает на резьбе;
• Стандартная совместимость - легко заменяемый элемент в рамках всей системы Quadro;
• Долговечность - полиамид не теряет форму при длительной нагрузке и не подвержен коррозии.

Ограничения применения

• Не применяется для соединения корпусов других серий - только «Домино» и «Домино-MAX»;
• Не предназначен для работы с напряжением выше класса SELV (дополнительная изоляция не предусмотрена);
• Не рассчитан на частую демонтаж-монтаж - многократные разборки могут повредить резьбу;
• Не подходит для наружной установки без дополнительной защиты от УФ-излучения - материал не UV-стабилизирован.

Примеры использования

• Соединение двух шкафов управления на конвейере для передачи сигнала с датчиков;
• Объединение модулей в распределительном щите на пищевом производстве - где нужна лёгкая очистка и герметичность;
• Создание многосекционных систем автоматики в условиях повышенной запылённости.

Практические советы

• Перед монтажом проверьте, чтобы резьба на корпусах была чистой и без деформаций - даже маленький заусенец может нарушить герметичность;
• Используйте только кабели с наружным диаметром до 19 мм - большие кабели не войдут и могут повредить уплотнение;
• Если вы планируете менять кабели часто - рассмотрите возможность установки дополнительных вводов вместо постоянного соединения через комплект;
• Артикул dis6540038 - сохраняйте его при заказе запчастей, так как аналоги от других производителей не гарантируют совместимость.
