Соединительный модуль IDC-IDC категория 5е экранированный WRline - WR-CM-IDC-C5E-SH 505222

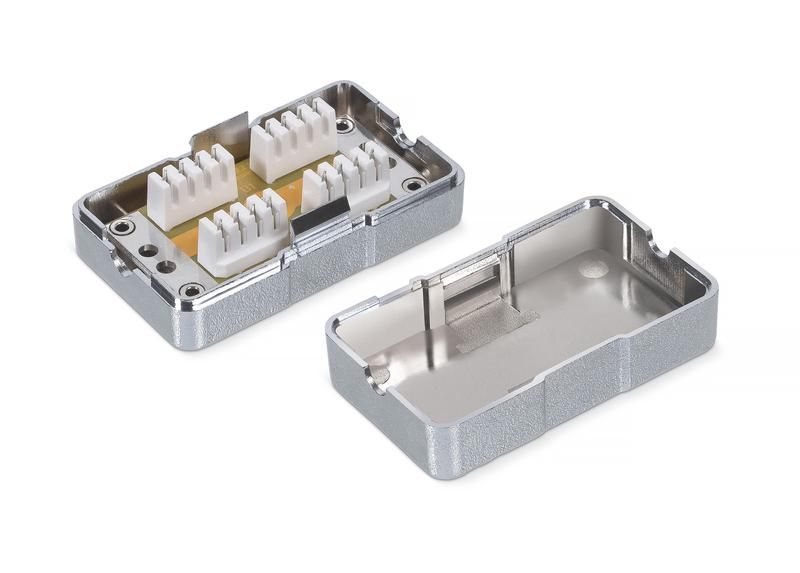

Соединительный модуль WR-CM-IDC-C5E-SH от бренда WRline - это экранированный адаптер для надёжного неразъёмного соединения двух кабелей категории 5е с использованием контактных элементов IDC. Подходит для установки в распределительных шкафах, на стендах и панелях в офисных и промышленных сетях.

Назначение и область применения

Соединительный модуль WR-CM-IDC-C5E-SH используется для соединения двух Ethernet-кабелей типа «витая пара» без необходимости использования RJ45-разъёмов. Он обеспечивает постоянное, не требующее обслуживания соединение между участками сети. Применяется там, где важна устойчивость к помехам и компактная сборка: в серверных помещениях, на производстве, в системах автоматизации, при прокладке трасс внутри стен или кабельных каналах.

Технические характеристики

• Тип разъема: IDC-коннектор - контакты прокалывают изоляцию провода при зажиме, не требуют зачистки жил
• Категория: Cat.5e - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Тип изделия: Адаптер проходной - позволяет протянуть кабели через устройство, сохраняя целостность трассы
• Экранирование: Да - снижает влияние внешних электромагнитных помех
• Материал корпуса: ABS-пластик - прочный, устойчивый к механическим нагрузкам и перепадам температур
• Цвет: Металлик - эстетичный внешний вид, подходит для открытой установки
• Рабочий температурный диапазон: от +5 C до +60 C - не предназначена для работы на холоде или в условиях высокой температуры
• Комплектация: Модуль и набор крепежа (винты, гайки, шайбы) - всё необходимое для монтажа в одном комплекте

Совместимость и монтаж

Соединительный модуль WR-CM-IDC-C5E-SH совместим с кабелями категории 5е и ниже (например, Cat.5, Cat.3) с диаметром жил 0,4–0,8 мм. Каждый кабель фиксируется металлическими хомутами, которые плотно прижимают оболочку к корпусу. Для подключения используют специальный инструмент с ножом типа Krone - он одновременно обрезает лишнюю часть жилы и запрессовывает её в контакт. Устройство крепится на плоскую поверхность с помощью стандартных крепёжных элементов из комплекта. Диаметр отверстий под крепёж соответствует типовым решениям для DIN-рейки и панельных монтажей.

Безопасность и стандарты

Соединительный модуль WR-CM-IDC-C5E-SH соответствует требованиям к экранированным соединениям для локальных сетей. Экранирование обеспечивает соответствие нормам EMC. Однако сертификаты UL, CE или TÜV в предоставленных данных не указаны - рекомендуется проверить документацию производителя при применении в регулируемых средах (например, медицинских или энергетических объектах).

Преимущества

• Не требуется зачищать жилы - контакты IDC работают напрямую с изолированными проводниками
• Высокая надёжность соединения - механическая фиксация исключает окисление и ослабление контакта
• Экранирование минимизирует наводки - особенно важно в местах с большим количеством силовых кабелей
• Проходная конструкция - позволяет легко организовать маршрутизацию кабелей без изгибов и перегрузок
• Удобный монтаж - весь комплект крепежа уже в наличии, не нужно докупать детали

Ограничения применения

• Не работает при температурах ниже +5 C - возможна потеря герметичности и хрупкость пластиков
• Подходит только для кабелей с жилами до 0,8 мм - толстые провода (например, в силовых цепях) не подходят
• Не является водонепроницаемым - IP-класс защиты не указан, не применяйте во влажных или outdoor-условиях
• Требуется специализированный инструмент Krone - обычные клещи для RJ45 не подойдут
• Нельзя использовать для повторного подключения - после прокалывания контактов изменить соединение невозможно

Примеры использования

• Соединение двух участков кабеля при ремонте поврежденной трассы в офисе
• Переход между двумя кабельными каналами в производственной зоне
• Фиксированное соединение в распределительном щите для связи PLC-устройств
• Обход препятствия (например, трубопровода) путём удлинения кабеля без установки коммутатора

Практические советы

• Перед монтажом проверьте цветовую схему обжима обоих кабелей - они должны быть одинаковыми (T568A или T568B)
• Используйте только инструмент с ножом Krone - другие типы могут повредить контакты или не обеспечить надёжный контакт
• Не затягивайте хомуты слишком сильно - это может деформировать оболочку кабеля и нарушить экранирование
• При установке на вертикальную поверхность ориентируйте модуль так, чтобы кабели входили сверху и выходили снизу - это предотвращает натяжение
• Запомните: этот модуль - не точка доступа, а просто переход. Для активного управления сигналом нужен другой аппарат
