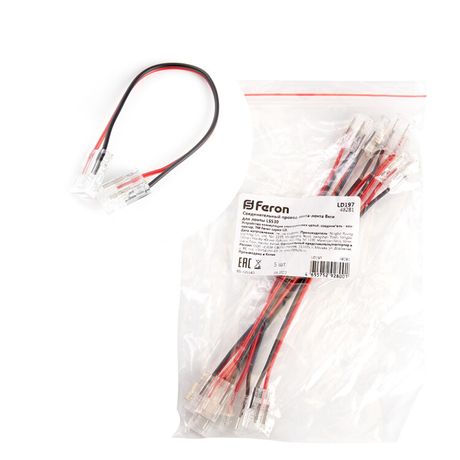

Соединительный провод лента-лента 8мм для ленты COB LS530, LD197 | 48281 Feron

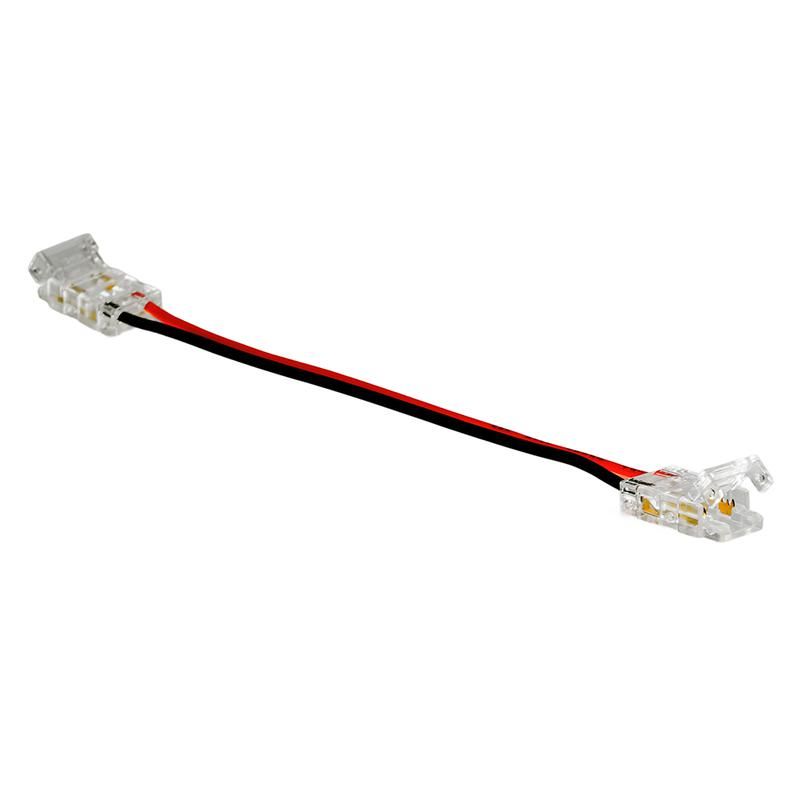

Соединительный провод лента-лента 8 мм для ленты COB LS530, LD197 - это быстрый и надёжный способ соединить два участка светодиодной ленты без пайки. Подходит для работы с лентами шириной 8 мм, работает на напряжении 12–24 В. Бренд FERON, артикул LD197.

Назначение и область применения

Соединитель LD197 предназначен для соединения сегментов светодиодной ленты COB типа шириной 8 мм. Используется, когда нужно собрать длинную световую линию из нескольких коротких фрагментов - например, при установке подсветки потолка, шкафов, перил или рекламных щитов. Позволяет избежать пайки, что ускоряет монтаж и снижает риск повреждения ленты.

Технические характеристики

• Тип изделия: соединитель лента-лента
• Ширина совмещаемой ленты: 8 мм
• Рабочее напряжение: 12–24 В (совместим с 12 В и 24 В лентами)
• Степень защиты: IP20 - не защищён от воды и пыли, применяется только в сухих помещениях
• Материал контактов: медные пластины с никелированием
• Фиксация: зажимной механизм, не требует инструмента

Совместимость и монтаж

LD197 совместим только с LED-лентами COB (Chip-on-Board) шириной 8 мм, включая модели LS530. Не подходит для лент шириной 10 мм, 12 мм или SMD-типа. Для подключения:

1. Обрежьте ленту по меткам (между контактными площадками).
2. Удалите защитную плёнку с нижней стороны соединителя.
3. Вставьте конец одной ленты до упора - слышится характерный щелчок.
4. Повторите для второй ленты.
5. Подключите питание к выводам соединителя (+ и –).

Не используйте силу - при неправильном введении можно повредить контакты. Убедитесь, что лента плотно прилегает к контактным пластинам.

Безопасность и стандарты

Соединитель LD197 соответствует требованиям безопасности для низковольтного оборудования (до 24 В). Однако из-за степени защиты IP20 запрещено использовать в местах с повышенной влажностью, на улице, в ванных комнатах или в цехах с брызгами воды. Нельзя применять в условиях, где возможен механический контакт с токоведущими частями.

Преимущества

• Экономит время - замена пайки на зажим за секунды
• Не требует паяльника, флюса или опыта
• Легко демонтировать - просто вытащить ленту
• Надёжный контакт благодаря медным пластинам
• Идеально подходит для временных или модульных систем освещения

Ограничения применения

• Не подходит для лент шириной отличной от 8 мм
• Не используется во влажных средах (IP20 - только внутри помещений)
• Не рассчитан на высокие нагрузки - максимальный ток ограничен мощностью ленты (не более 10 А на канал)
• Не рекомендован для частых подключений/отключений - со временем контакты могут ослабнуть
• Не совместим с RGBW или адресными лентами - только однотонные COB-ленты

Примеры использования

• Подсветка кухонных шкафов - соединение двух отрезков ленты под верхними фасадами
• Архитектурная подсветка лестницы - сборка из трёх фрагментов по ступеням
• Выставочные стенды - быстрая замена повреждённого участка без перепайки
• Временные декоративные системы - например, для мероприятий или фотосъёмок

Практические советы

• Перед монтажом проверьте полярность - вход + и – должны совпадать с направлением питания ленты
• Если лента греется после подключения - возможно плохой контакт; переустановите её в соединителе
• Для долговечности закрепите соединитель LD197 на поверхности клеем или хомутом - он не имеет жёсткой основы
• Не используйте этот соединитель для удлинения ленты более чем на 5 метров - потеря яркости будет заметна
• Закрывайте место соединения термоусадкой или герметиком, если есть риск попадания пыли - даже при IP20 это продлит срок службы
