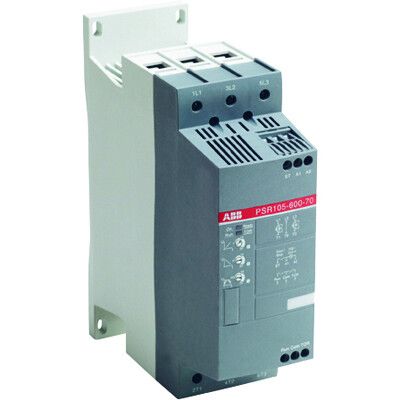

Устройство плавного пуска 30.0кВ 400В PSR60-600-70 - 1SFA896112R7000 ABB

Устройство плавного пуска ABB PSR60-600-70 30 кВт 400В 60А обеспечивает мягкий запуск трёхфазных асинхронных двигателей мощностью до 30 кВт, снижая пиковые нагрузки на сеть и механические компоненты. Применяется в системах автоматизации, где важна надёжность и долгий срок службы оборудования.

Назначение и область применения

Устройство плавного пуска ABB PSR60-600-70 предназначено для контроля пускового тока электродвигателей. Он заменяет классические контакторы и тепловые реле в задачах, где резкий старт вызывает перегрузки сети, ударные нагрузки на ремни, муфты или шестерни. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высоким моментом инерции.

Технические характеристики

• Номинальный ток: 60 А - способен управлять двигателями с рабочим током до этого значения;
• Номинальная мощность двигателя: 30 кВт - оптимальная мощность для данного устройства;
• Количество фаз: 3 - работает с трёхфазными сетями 400 В;
• Напряжение управления: переменное (AC), 100–240 В - совместимо с большинством систем управления;
• Частота: 50/60 Гц - поддерживает стандартные сети России и Европы;
• Потери мощности: 500 Вт - энергопотребление самого устройства при работе; важно учитывать при расчёте теплоотвода;
• Допустимая температура окружающей среды: до 40 C - рекомендовано установка в хорошо проветриваемых щитах;
• Диапазон рабочих температур: от –25 до +60 C - позволяет использовать в неотапливаемых помещениях;
• Степень защиты: IP10 - защищён только от прикосновений, не защищён от пыли и влаги; требует установки внутри электрошкафа;
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности;
• Количество управляемых фаз: 2 - устройство коммутирует две из трёх фаз, что соответствует типичным решениям для плавного пуска;
• Способ монтажа: монтажная плата - предназначен для установки на DIN-рейку или внутреннюю плату шкафа, не имеет собственного корпуса;
• Максимальное сечение кабеля: 95 мм2 - позволяет подключить силовые провода крупного сечения;
• Встроенный байпас: да - после выхода двигателя на рабочую скорость контакт замыкается, и двигатель питается напрямую, минимизируя потери и нагрев;
• Способ задания параметров: ручной - настройка осуществляется через перемычки или DIP-переключатели, без цифрового интерфейса;
• Интерфейс связи: опционально - требуется доп. модуль для подключения к системам автоматизации (например, Profibus или Modbus);
• Нормативные документы: ГОСТ Р 50030.4.1, ГОСТ Р 50030.4.2 - соответствие требованиям к аппаратам управления электродвигателями.

Совместимость и монтаж

Устройство плавного пуска ABB PSR60-600-70 монтируется на DIN-рейку или внутреннюю плату распределительного шкафа. Для подключения используются клеммы, рассчитанные на кабель до 95 мм2. Обязательно соблюдать порядок подключения: вход - сеть, выход - двигатель, управление - сигнал от кнопки или ПЛК. Байпас активируется автоматически, внешнее управление не требуется. Установка должна выполняться с учётом зазора вокруг устройства для отвода тепла - особенно при температуре выше 30 C.

Безопасность и стандарты

Устройство плавного пуска ABB PSR60-600-70 соответствует ГОСТ Р 50030.4.1 и ГОСТ Р 50030.4.2, которые регламентируют безопасность и функциональность аппаратов управления электродвигателями. Несмотря на наличие встроенного байпаса, устройство не является средством защиты от КЗ - необходимо применять предохранители или автоматические выключатели в цепи питания. IP10 не обеспечивает защиту от пыли и воды - использование вне закрытого шкафа недопустимо.

Преимущества

• Снижение пускового тока до 3–4 раз - продлевает жизнь кабеля, автоматов и двигателя;
• Встроенный байпас - исключает постоянные потери мощности при работе на полной скорости;
• Широкий диапазон напряжения управления (100–240 В AC) - совместим с различными системами автоматизации;
• Высокая термостойкость - работает при температурах до +60 C и ниже –25 C;
• Надёжность ABB - проверенные технологии, длительный срок службы, минимальное обслуживание.

Ограничения применения

• Не подходит для однофазных двигателей - только трёхфазные;
• Управляет двумя фазами - не применяется там, где требуется полный контроль всех трёх фаз (например, точное регулирование момента);
• Отсутствует цифровой интерфейс - нельзя удалённо настраивать параметры или получать диагностику без дополнительного модуля;
• IP10 - требует обязательной установки в герметичном шкафу, не используется на открытом воздухе;
• Не обеспечивает защиту от перегрузки или КЗ - обязательно нужна внешняя защита;
• Ручная настройка - сложнее адаптировать под изменяющиеся условия, чем при использовании цифровых решений.

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск предотвращает гидроудары в трубах;
• Конвейер на пищевом производстве - снижает износ роликов и приводных цепей;
• Вентиляционная установка в промышленном цеху - уменьшает скачки тока в электросетях;
• Компрессор для пневматических систем - увеличивает срок службы клапанов и поршней.

Практические советы

• Перед установкой проверьте, что номинальный ток двигателя не превышает 60 А - иначе возможен перегрев устройства;
• Обеспечьте принудительную вентиляцию шкафа, если температура внутри превышает 35 C - потери 500 Вт значительны;
• Используйте кабель сечением не менее 25 мм2 для подключения к двигателю - даже если он меньше 95 мм2, чтобы избежать перегрева;
• Если нужна связь с SCADA или ПЛК - заказывайте версию с опциональным интерфейсом заранее, так как модуль не устанавливается после монтажа;
• При замене старого пускателя - убедитесь, что место монтажа позволяет установить устройство с необходимым воздушным зазором;
• Не используйте ABB PSR60-600-70 для частотного регулирования - он лишь плавно выводит двигатель на полную скорость, не меняет её далее.
