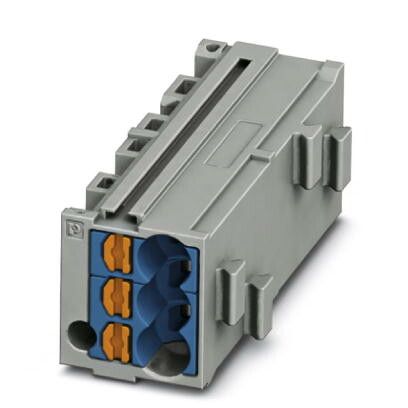

Сотовые клеммы PTMC 1,5-3 /BU | 3270420 Phoenix Contact

Сотовая клемма PTMC 1,5-3 /BU от Phoenix Contact - надёжный соединитель для многожильных проводов сечением до 1,5 мм2, предназначенный для быстрого и безопасного монтажа в распределительных щитах и автоматизированных системах. Артикул 3270420 обеспечивает устойчивый контакт даже в условиях вибраций и перепадов температур.

Назначение и область применения

Сотовая клемма PTMC 1,5-3 /BU используется для создания разъёмных электрических соединений между проводами в цепях управления, сигнализации и слаботочном оборудовании. Подходит для установки на DIN-рейку в шкафах автоматизации, пультах управления, системах сбора данных. Применяется там, где требуется частая замена или диагностика проводов - например, на тестовых стендах, ремонтных участках или в модульных устройствах.

Технические характеристики

• Рабочее напряжение: до 500 В переменного тока
• Максимальный ток: 18 А
• Сечение провода: 0,08–1,5 мм2 (многожильные и одножильные)
• Цвет контактов: голубой (обозначает номинальную мощность 1,5 мм2)
• Тип зажима: винтовой с зоной фиксации жилы
• Шаг выводов: 5,0 мм
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)
• Степень защиты: IP20

Совместимость и монтаж

PTMC 1,5-3 /BU совместима с DIN-рейкой типа TS35/7,5 и TS35/15. Устанавливается вручную - просто защёлкивается на рейку. Для подключения: ослабьте винт, вставьте подготовленный провод (без изоляции на конце 6–8 мм), затяните винт моментом около 0,5 Нм. Не используйте инструменты с острыми гранями - можно повредить пластиковую часть. Клемма рассчитана на один монтаж-демонтаж без потери качества контакта.

Безопасность и стандарты

• Соответствует IEC 60947-7-1
• Сертифицирована по UL, CSA
• Изоляция соответствует классу нагревостойкости 130 C

Преимущества

• Уникальная «сотовая» конструкция предотвращает случайное перекрещивание проводов внутри одной клеммы
• Чёткая цветовая маркировка позволяет быстро определить допустимое сечение
• Голубой цвет корпуса указывает на номинальную нагрузку - снижает риск ошибки при комплектации
• Высокая механическая прочность корпуса выдерживает многократные операции подключения

Ограничения применения

• Не предназначен для силовых цепей выше 18 А или напряжений свыше 500 В
• Не рекомендуется для постоянной эксплуатации в средах с высокой влажностью, пылью или химическими испарениями - степень защиты IP20 не обеспечивает герметичность
• Запрещено использовать с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не подходит для проводов сечением более 1,5 мм2 - это вызовет перегрев и деформацию зажима

Примеры использования

• Подключение датчиков и энкодеров в системах автоматического контроля
• Разводка сигналов от кнопочных постов к контроллерам PLC
• Обвязка термореле и реле времени в панелях управления
• Сборка временных тестовых цепей на производстве

Практические советы

• Перед монтажом проверяйте, что провод не имеет обломанных жил - они могут не попасть в зажим и вызвать плохой контакт
• Используйте отвертку с плоским наконечником подходящего размера - слишком крупная головка может повредить корпус
• При групповой установке нескольких клемм PTMC 1,5-3 /BU оставляйте минимум 5 мм свободного пространства между ними для доступа к винтам
• Артикул 3270420 часто заказывают в паре с крышками PTMC-COVER - они защищают от случайного прикосновения и увеличивают безопасность обслуживания
