Совмещенный контакт AXT для MGS125 левый, 2пер. конт. | AXT-MGS125L1 DKC ДКС

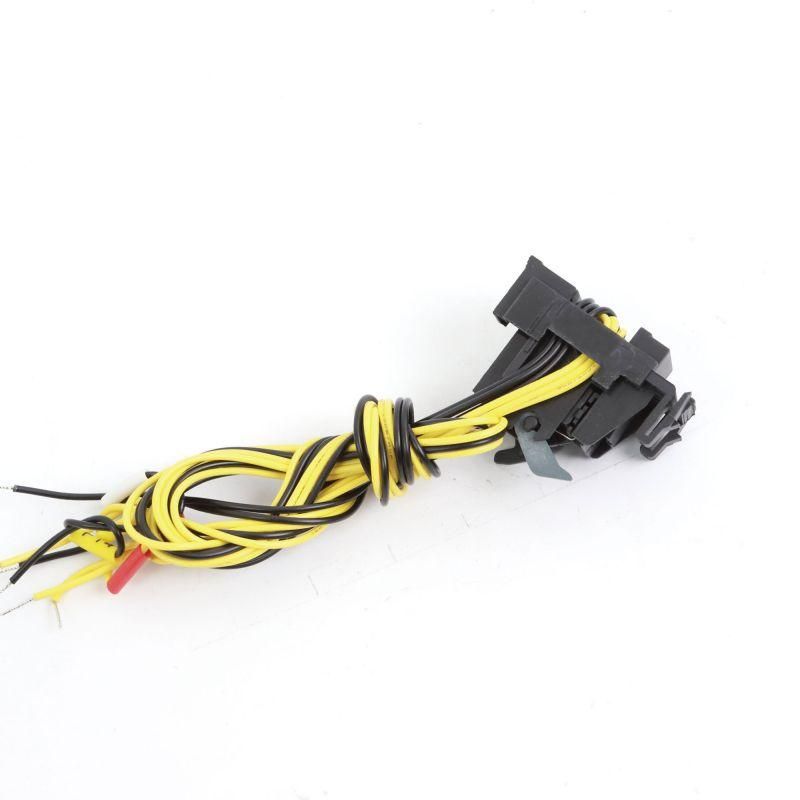

Совмещенный контакт AXT для MGS125 левый, 2 переключательных контакта - это встроенный модуль для сигнализации состояния автомата в литом корпусе. Он фиксирует срабатывание по перегрузке или КЗ и передаёт сигнал на внешнюю цепь управления. Применяется совместно с автоматическими выключателями серии YON MAX MGS, артикул axt-mgs125l1.

Назначение и область применения

Совмещенный контакт AXT для MGS125 левый, 2 переключательных контакта предназначен для передачи информации о положении главных контактов автоматического выключателя и о факте его срабатывания - например, из-за перегрузки или короткого замыкания. Устанавливается внутри корпуса выключателя и работает как вспомогательный элемент системы контроля и автоматизации. Подходит для систем, где важно знать состояние аппарата удалённо: панели управления, SCADA, PLC-системы, щитовые комплекты.

Технические характеристики

• Количество переключающих контактов: 2 - каждый представляет собой перекидной (переключаемый) контакт типа SPDT (однополюсный, двупозиционный); позволяет контролировать как нормально открытый, так и нормально закрытый контур.
• Номинальный рабочий ток: 3 А при переменном токе AC-15, 230 В - подходит для управления слаботочными цепями (реле, индикация, входы контроллеров), но не для коммутации силовой нагрузки.
• Тип подключения: с предварительно подключенным кабелем - не требует самостоятельной проводки; кабель уже смонтирован и готов к подключению к внешней цепи.
• Количество переключателей сигнала неисправности: 2 - два независимых контакта, один из которых может использоваться для сигнализации “отключение”, второй - для сигнализации “неисправность” или “закрыт/открыт”.
• Способ монтажа: фронтальная установка - вставляется в специальный паз на лицевой стороне выключателя MGS125, не требует демонтажа основного устройства.

Совместимость и монтаж

Совмещенный контакт AXT для MGS125 левый, 2 переключательных контакта совместим только с автоматическими выключателями серии YON MAX MGS, в частности с моделью MGS125. Монтаж выполняется после установки автомата в шкаф: контакт вводится в фронтальную нишу до щелчка, обеспечивая механическую и электрическую связь с механизмом выключателя. Кабель выводится наружу - его можно зафиксировать хомутом или направить в кабельный ввод. Нельзя использовать с другими сериями автоматов - даже аналогичными по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для встроенного оборудования в электроустановках. Произведено компанией DKC (ДКС) в рамках стандартизированной серии YON MAX MGS. Электрическая изоляция и пробивное напряжение рассчитаны на работу в сетях до 440 В. Сертифицировано для применения в промышленных условиях согласно ГОСТ Р 50030.2 и IEC 60947-2.

Преимущества

• Уже подготовленный кабель исключает ошибки при подключении и снижает время монтажа.
• Два независимых перекидных контакта позволяют реализовать гибкую логику сигнализации - например, один контакт для “выключен”, другой - для “отказ”.
• Механизм надёжно связан с движением главных контактов - сигнал точно соответствует реальному состоянию автомата.
• Не требует внешнего питания - полностью пассивный элемент, работающий через механический привод.

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальная нагрузка 3 А, только слаботочные сигналы.
• Работает только с конкретным типом выключателей - MGS125 от YON MAX. Совместимость с другими моделями, даже от DKC, не гарантируется.
• Не подлежит ремонту - при выходе из строя требуется замена всего модуля.
• Не используется в средах с высокой вибрацией без дополнительной фиксации - хотя и имеет прочную посадку, длительные удары могут повредить контактную группу.

Примеры использования

• На промышленном конвейере: сигнал от контакта AXT для MGS125 левый, 2 переключательных контакта подаётся на HMI, показывающее причину остановки - перегрузка или КЗ.
• В распределительном щите: два контакта используются для включения звукового оповещения (“отключился”) и световой индикации (“нужно обслуживание”).
• В системе автономного энергообеспечения: контакт передаёт информацию PLC, которая решает, запускать резервный генератор или нет.

Практические советы

• Перед установкой проверьте, что автомат MGS125 находится в отключённом состоянии - чтобы не повредить механизмы при вставке контакта.
• Обращайте внимание на ориентацию: “левый” указывает на расположение относительно оси автомата - при сборке нескольких аппаратов используйте однотипные модули для единообразия.
• При прокладке кабеля не допускайте перегибов радиусом менее 30 мм - это может повредить жилы внутри.
• Если нужна сигнализация только одного состояния, второй контакт можно оставить свободным - он не влияет на работу первого.
• Артикул axt-mgs125l1 всегда указывается в документации на щит - сохраняйте его для заказа запасных частей.
