Совмещенный контакт AXT для MGS160 левый, 2пер. конт. | AXT-MGS160L1 DKC ДКС

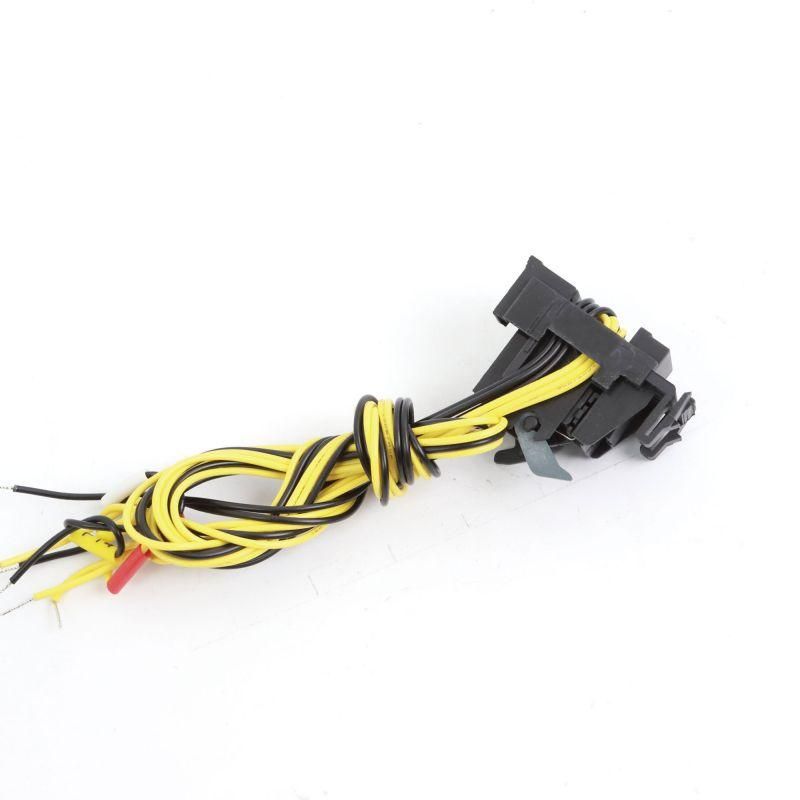

Совмещенный контакт AXT для MGS160 левый, 2-переходный контакт - это дополнительный контакт, предназначенный для передачи сигнала о состоянии автомата в литом корпусе. Установленный внутри выключателя, он позволяет контролировать срабатывание по перегрузке или КЗ. Продукт совместим с сериями YON MAX MGS, артикул axt-mgs160l1.

Назначение и область применения

Совмещенный контакт AXT для MGS160 левый, 2-переходный контакт используется для сигнализации состояния главных контактов автоматического выключателя. Он фиксирует момент срабатывания аппарата - например, при перегрузке или коротком замыкании - и передает этот сигнал на внешнюю цепь управления, индикацию или систему сбора данных. Подходит для установки в автоматы серии YON MAX MGS, где требуется удалённый контроль работы устройства без вмешательства в основную силовую цепь.

Технические характеристики

• Количество переключающих контактов: 2 (перекидные - НЗ/НО в одном модуле)
• Номинальный рабочий ток (Ie): 3 А - допустимая нагрузка для слаботочных цепей управления и сигнализации
• Тип подключения: предварительно подключенный кабель - готов к монтажу, не требует дополнительной коммутации
• Тип изделия: дополнительный контакт - не является частью силовой цепи, работает в паре с автоматическим выключателем
• Способ монтажа: фронтальная установка - встраивается в лицевую часть автомата через специальный паз
• Количество нормально открытых (НО) контактов: 0 - все контакты являются перекидными (переключаемыми между НЗ и НО)

Совместимость и монтаж

Совмещенный контакт AXT для MGS160 левый, 2-переходный контакт совместим исключительно с автоматическими выключателями серии YON MAX MGS. Монтируется только в левую сторону корпуса (по направлению входа/выхода тока). Для установки необходимо:

• Выключить питание и снять крышку автомата
• Удалить заглушку в соответствующем пазу на боковой стенке
• Вставить контакт до щелчка - он защёлкивается механически
• Подключить кабель к управляемой цепи (например, реле, индикатору, PLC)

Не устанавливайте контакт в правую сторону - он имеет левостороннее исполнение. Отсутствие НО контактов означает, что каждый из двух контактов всегда работает как перекидной - один вывод соединён с НЗ, другой - с НО одновременно.

Безопасность и стандарты

Изделие проектировалось в соответствии с требованиями к комплектующим для аппаратов в литом корпусе. Рабочий ток 3 А обеспечивает безопасную работу в цепях управления, не создаёт риска перегрева при штатном использовании. Соответствует общим нормам безопасности для встроенных элементов автоматических выключателей, однако не имеет отдельного сертификата IP или UL - надёжность обеспечивается конструкцией встроенного механизма.

Преимущества

• Готовый кабельный вывод - экономит время монтажа, снижает риск ошибок при подключении
• Механическая связь с главным механизмом - гарантирует точное соответствие сигнала реальному положению контактов
• Легко заменяем - не требует демонтажа всего автомата, достаточно снять старый контакт и вставить новый
• Два перекидных контакта - позволяют использовать один модуль для нескольких функций (например, индикация + запуск реле)

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальная нагрузка 3 А, нельзя использовать для питания устройств выше этого значения
• Работает только с автоматами серии YON MAX MGS - несовместим с другими типами выключателей, даже от того же производителя
• Устанавливается только в левой части корпуса - правосторонние модели недоступны
• Не рассчитан на частые операции - не предназначен для постоянного переключения, только для сигнализации состояний

Примеры использования

• Индикация срабатывания автомата на панели управления - зажигание лампы при отключении
• Передача сигнала в PLC для регистрации аварии в системе SCADA
• Активация звукового оповещателя при перегрузке на конвейере
• Блокировка пуска оборудования, пока автомат не был сброшен вручную

Практические советы

• Проверьте, что автомат полностью отключен перед установкой контакта - даже малый ток может повредить чувствительные контакты
• Не используйте контакт в средах с высокой вибрацией без дополнительной фиксации кабеля - возможен обрыв провода
• При замене убедитесь, что новая деталь имеет тот же артикул - axt-mgs160l1 - другие версии не подходят
• Если нужен сигнал при включении, а не при отключении - используйте противоположный вывод перекидного контакта
• Длина кабеля достаточна для большинства распределительных щитов - если требуется удлинение, используйте экранированный провод и соблюдайте правила разделения слаботочных и силовых цепей
