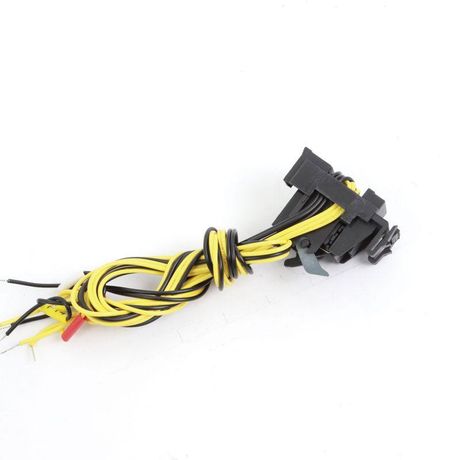

Совмещенный контакт AXT для MGS800/630/400 правый, 2пер. конт. | AXT-MGS800R1 DKC ДКС

Контакт совмещенный AXT правый 2-полюсный для MGS800/630/400 - это встроенный коммутационный элемент, предназначенный для передачи сигналов о состоянии главных контактов и срабатывании автоматических выключателей серии YON MAX MGS. Применяется в системах управления и защиты электрооборудования, где требуется контроль за работой выключателей в литом корпусе.

Назначение и область применения

Контакт совмещенный AXT правый 2-полюсный для MGS800/630/400 используется для сигнализации двух состояний: когда главные контакты автоматического выключателя находятся во включенном положении, и когда выключатель сработал из-за перегрузки или короткого замыкания. Установка происходит внутри корпуса автомата - контакт не является внешним модулем, он интегрирован в конструкцию устройства. Подходит для автоматических выключателей серий MGS800, MGS630 и MGS400 от DKC (ДКС).

Технические характеристики

• Тип контакта: перекидной (SPDT - однополюсный двупозиционный)
• Число полюсов: 2
• Расположение: правостороннее (для установки на правую сторону автомата)
• Интеграция: внутренняя, встроенная в литой корпус выключателя
• Совместимость: исключительно с автоматическими выключателями YON MAX MGS800, MGS630, MGS400

Совместимость и монтаж

Контакт совмещенный AXT правый 2-полюсный для MGS800/630/400 не устанавливается отдельно после сборки. Он монтируется производителем на этапе изготовления автоматического выключателя. Для пользователей это значит: контакт доступен только в составе готового аппарата. Выбор модели выключателя с этим контактом осуществляется при заказе - например, при указании артикула axt-mgs800r1. Нельзя установить этот контакт в другие серии автоматов, даже от того же бренда DKC.

Преимущества

• Уменьшает количество внешних проводов - сигналы передаются через встроенные контакты, что снижает риск помех и обрывов
• Обеспечивает надежную связь между состоянием автомата и системой управления - контакты механически связаны с движением главных контактов
• Не требует дополнительного питания - работает как пассивный коммутирующий элемент
• Защищён от внешнего воздействия благодаря расположению внутри литого корпуса

Ограничения применения

• Поддерживается только в автоматических выключателях YON MAX MGS800/630/400 - несовместим с другими типами, включая MGE, MGK или аналоги других брендов
• Недоступен для самостоятельной замены или установки - если контакт вышел из строя, необходимо менять весь автоматический выключатель
• Не предназначен для работы с высокочастотными импульсами или слаботочными цепями с малым током (<50 мА) - рекомендовано использовать только для дискретных сигналов в цепях управления

Примеры использования

• Сигнализация аварийного отключения на панели управления станка
• Передача сигнала “выключено” в систему SCADA при срабатывании автомата
• Логика блокировки конвейера, если один из автоматов в цепи отключился
• Индикация состояния в распределительных щитах с удаленным контролем

Практические советы

• При заказе проверяйте артикул axt-mgs800r1 - он точно соответствует контактному модулю для правой стороны MGS800
• Если нужен контакт для левой стороны - выбирайте левостороннюю версию, она отличается по геометрии и не подойдет вместо правой
• Не используйте этот контакт как основной коммутатор нагрузки - он рассчитан только на управление и сигнализацию, ток через него не должен превышать 5 А
• При проектировании системы учтите, что контакт не имеет индивидуальной маркировки - его состояние определяется по схеме подключения к выходным терминалам автомата
