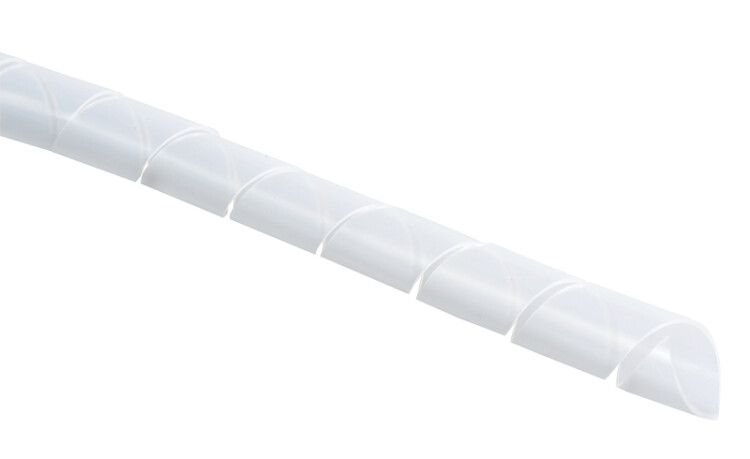

Спираль монтажная СМ-12-09 10м/упак | USWB-D12-10 IEK

Спираль монтажная СМ-12-09 10 метров в упаковке от IEK предназначена для организации и защиты кабельных трасс в электроустановках. Изготовлена из прочного полиэтилена, она обеспечивает удобную фиксацию проводов и защищает их от перегибов и истирания. Артикул uswb-d12-10 подходит для монтажа в шкафах, лотках и каналах.

Назначение и область применения

Спираль монтажная СМ-12-09 используется для сборки кабельных жгутов, упорядочивания проводов и защиты от механических воздействий. Применяется внутри распределительных щитов, кабельных лотков, труб и других закрытых конструкций. Подходит для работы с силовыми, слаботочными и сигнальными кабелями в условиях постоянной вибрации или частой переброски проводов.

Технические характеристики

• Внешний диаметр: 12 мм - подходит для групп кабелей до 8–10 мм в суммарном сечении
• Ширина спирали: 13,9 мм - определяет шаг витков и степень свободы протяжки кабелей
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость и долговечность
• Материал: полиэтилен высокого давления - устойчив к химическим средам, не выделяет токсины при нагреве
• Цвет: белый - легко заметить при осмотре, соответствует требованиям к визуальному контролю
• Противопожарные свойства: соответствие UL94 HB - самозатухающий материал, не распространяет пламя
• Содержание галогенов: да - при возгорании выделяются коррозионно-активные продукты, не рекомендуется для замкнутых помещений с чувствительной аппаратурой
• Длина в упаковке: 10 метров - стандартный бухтовый формат для экономичного расхода

Совместимость и монтаж

Спираль монтажная СМ-12-09 совместима со всеми типами кабелей и проводов, имеющих наружный диаметр до 8 мм каждый. Устанавливается путём намотки вокруг группы проводов - не требует инструментов. Конец спирали можно заправить внутрь последнего витка для предотвращения распускания. Для фиксации в лотках или шкафах используйте хомуты или клеевые точки. Не применяйте с кабелями, требующими радиуса изгиба менее 50 мм - спираль не обеспечит необходимую гибкость.

Безопасность и стандарты

Спираль соответствует стандарту UL94 HB - означает, что материал самотушится после удаления источника огня. Однако наличие галогенов делает её непригодной для установок в местах с повышенными требованиями к безопасности дыма и коррозии (например, в метро, судах, серверных помещениях). Не использовать в контакте с открытым пламенем или при температурах выше +80 C.

Преимущества

• Гибкая и эластичная - легко адаптируется под любую форму трассы
• Не требует специальных инструментов - монтаж вручную за минуты
• Защита от истирания - снижает риск повреждения изоляции кабелей
• Удобство обслуживания - провода легко доступны для проверки и замены
• Стандартная длина 10 м - минимум отходов при использовании

Ограничения применения

• Не подходит для открытых участков под прямыми солнечными лучами - полиэтилен со временем теряет эластичность
• Запрещено применять в зонах с температурой ниже –20 C - материал становится хрупким
• Не использовать в системах с высоким уровнем влаги без дополнительной герметизации - не является водонепроницаемой
• Не рекомендуется для помещений с требованием нулевой галогеновой нагрузки (Low Smoke Zero Halogen - LSZH)

Примеры использования

• Фиксация кабелей питания и управления в щитах автоматики
• Объединение проводов датчиков и исполнительных механизмов на конвейерах
• Аккуратная укладка сигналов в кабельных лотках промышленных цехов
• Сборка жгутов в автомобилях, станках, системах вентиляции

Практические советы

• Перед монтажом проверьте суммарный внешний диаметр всех кабелей - он не должен превышать 80% от внутренней площади спирали (при 12 мм - максимум ~9–10 мм)
• Не затягивайте слишком сильно - это снизит срок службы изоляции кабелей
• Для длинных трасс используйте несколько отрезков, соединённых встык - не растягивайте одну спираль на более чем 15 м
• Храните в сухом месте при комнатной температуре - избегайте перегрева и прямого UV-облучения
• Arтикул uswb-d12-10 и модель СМ-12-09 - один и тот же товар; при заказе указывайте оба наименования для точности
