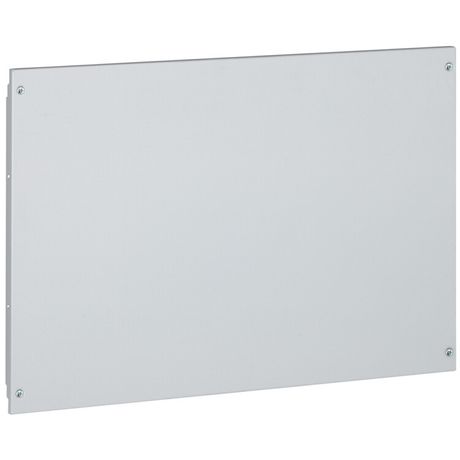

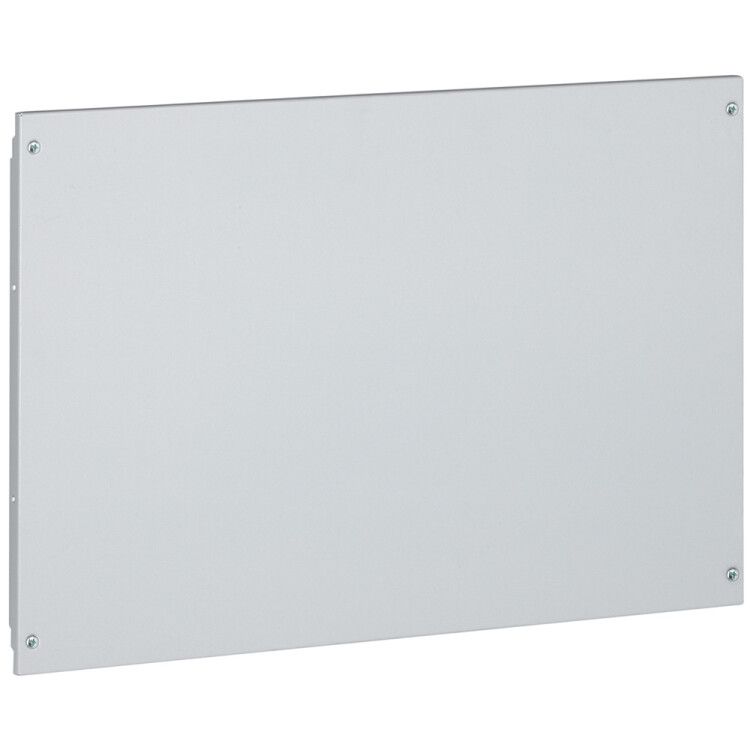

Сплошная металлическая лицевая панель на винтах XL3 800/4000 - высота 400 мм 24 модуля | 020945 Legrand

Лицевая панель металлическая сплошная на винтах XL3 800/4000, высота 400 мм, 24 модуля - элемент сборки распределительного щита, обеспечивающий герметичную и прочную фронтальную защиту. Произведена компанией Legrand, артикул 020945, предназначена для установки в сериях щитов XL3.

Назначение и область применения

Эта лицевая панель используется для закрытия передней части силового или автоматического щита, защищая внутренние компоненты от внешнего воздействия. Подходит для монтажа в промышленных, коммерческих и жилых объектах, где требуется надёжный доступ к оборудованию через стандартные модульные отверстия. Применяется в системах управления, АСУ ТП, на участках с повышенной запылённостью или риском механических повреждений.

Технические характеристики

• Тип изделия: пластрон для щитков
• Материал: сталь с порошковым покрытием
• Цвет: серый
• Высота панели: 400 мм
• Установочная ширина: 725 мм
• Количество модулей: 24 (стандартные DIN-модули шириной 17,5 мм)
• Фиксация: на винты (не требует сварки или клепки)
• Рекомендованная высота шкафа: 2200 мм

Совместимость и монтаж

Панель совместима исключительно со шкафами серии XL3 от Legrand. Устанавливается на переднюю раму шкафа с помощью винтов, которые входят в комплект. Для правильной установки необходимо убедиться, что проём шкафа соответствует установленной ширине 725 мм. Отступы по бокам и верху должны быть равномерными - панель не допускает перекосов. Кабельные вводы и отверстия под оборудование не предусмотрены - они формируются дополнительно при необходимости.

Безопасность и стандарты

Изделие выполнено из стали с антикоррозийным порошковым покрытием, что обеспечивает долговечность в условиях повышенной влажности и химически активной среды. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Сертифицирована в рамках системы качества Legrand, однако не имеет собственного класса защиты IP - её защитные функции зависят от целостности собранного щита.

Преимущества

• Жесткая конструкция из стали предотвращает деформацию при нагрузках
• Порошковое покрытие устойчиво к царапинам, выцветанию и агрессивным средам
• Стандартная геометрия позволяет использовать типовые крепления и инструменты
• Поддерживает плотное прилегание к раме, снижая риск попадания пыли и влаги
• Серый цвет соответствует промышленному дизайну и легко сочетается с другими элементами

Ограничения применения

• Не подходит для щитов других серий - даже небольшие отличия в габаритах недопустимы
• Не является самодостаточным элементом защиты: требует наличия задних стенок, крышки и правильно смонтированной рамы
• Не имеет встроенных кабельных вводов - все отверстия делаются вручную, что требует точности
• Не рекомендуется для наружного монтажа без дополнительной защиты корпуса
• Запрещено применять в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Щит управления насосной станцией в водоканале
• Распределительный щит на конвейере пищевого производства
• Шкаф автоматизации HVAC-системы в офисном здании
• Центральный щит освещения в производственном цехе

Практические советы

• Перед монтажом проверьте, чтобы рама шкафа была ровной - иначе панель будет перекашивать
• Используйте винты, указанные в документации Legrand; замена на другие может нарушить герметичность
• Если планируете просверливать отверстия под контакторы или кнопки - делайте это до установки панели
• Не используйте панель как несущую часть - она не рассчитана на опирание оборудования
• При обслуживании щита снимайте панель полностью, а не частично - так сохранится целостность креплений
