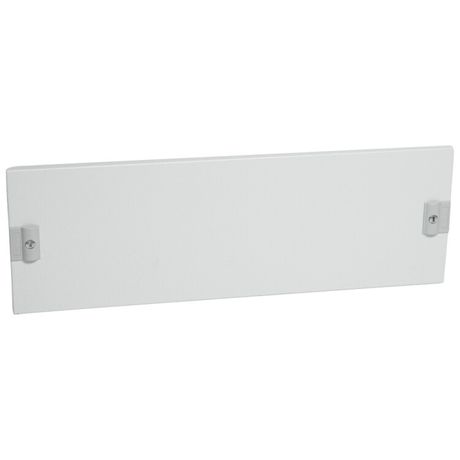

Сплошная металлическая лицевая панель с замком на 1/4 оборота XL3 800/4000 - высота 200 мм 24 модуля | 020843 Legrand

Панель лицевая металлическая с замком на 1/4 оборота XL3 800/4000, высота 200 мм, 24 модуля от Legrand Euro предназначена для защиты и декорирования внутреннего оборудования электрощита. Эта модель из серии XL3 обеспечивает надёжный доступ через поворотный замок и совместима со стандартными комплектующими для промышленного и коммерческого использования.

Назначение и область применения

Эта панель используется как фасадная крышка для электрических распределительных щитов. Она закрывает внутренние элементы - автоматические выключатели, контакторы, устройства защиты - и защищает их от внешних воздействий. Подходит для установки в помещениях с умеренной запылённостью, таких как цеха, офисы, серверные комнаты, пункты управления технологическими процессами.

Технические характеристики

• Тип изделия: пластрон для щитков
• Материал: сталь с порошковым покрытием
• Цвет: серый
• Высота панели: 200 мм
• Установочная ширина: 725 мм
• Количество модулей: 24 (стандартные DIN-модули шириной 17,5 мм каждый)
• Тип замка: на 1/4 оборота - быстрый доступ без ключа
• Размеры шкафа, для которого предназначен: высота 2200 мм, ширина 725 мм

Совместимость и монтаж

Панель совместима с корпусами серии XL3 от Legrand, имеющими соответствующую габаритную рамку. Устанавливается на предварительно смонтированный каркас щита с помощью крепёжных отверстий по периметру. Для правильной установки важно соблюдать соответствие между шириной панели (725 мм) и шириной профиля шкафа. Замок на 1/4 оборота позволяет открывать панель одним движением - достаточно повернуть ручку до упора. Монтаж не требует специальных инструментов, кроме отвёртки для фиксации крепежа.

Безопасность и стандарты

Изделие изготовлено из стали с антикоррозийным порошковым покрытием, что снижает риск возникновения электрической опасности при случайном контакте. Соответствует требованиям безопасности для электрооборудования в условиях нормальной эксплуатации. Не имеет степени защиты IP - применяется только внутри помещений, где исключено попадание воды и пыли на уровень, способный повредить оборудование.

Преимущества

• Замок на 1/4 оборота обеспечивает оперативный доступ к оборудованию без необходимости использовать ключ
• Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям
• Стандартная ширина 725 мм и 24 модуля позволяют легко интегрировать панель в типовые проекты
• Серый цвет сочетается с большинством решений серии XL3 и не бросается в глаза в промышленной среде

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли (нет рейтинга IP)
• Подходит только для щитов с точными габаритами: высота 2200 мм, ширина 725 мм; несовместима с другими размерами
• Не рекомендовано применение в агрессивных средах - например, с постоянным воздействием масел, кислот или паров
• Не является несущей конструкцией - должна монтироваться только на жёсткий каркас шкафа

Примеры использования

• Щит управления насосной станцией в водоканале
• Распределительный щит на участке конвейера в пищевой промышленности
• Шкаф автоматизации систем освещения в административном здании
• Центральный пункт контроля HVAC-систем в торговом центре

Практические советы

• Перед заказом проверьте, что ваш шкаф имеет точно такие же размеры - 725 мм по ширине и 2200 мм по высоте. Отклонение даже на несколько миллиметров может помешать установке.
• При сборке щита заранее продумайте расположение модулей - 24 модуля равномерно распределяются по вертикали, удобнее всего размещать крупные устройства внизу.
• Замок на 1/4 оборота работает без ключа, но его можно заблокировать дополнительным замком, если требуется повышенная безопасность.
• Панель XL3 800/4000, высота 200 мм, 24 модуля от Legrand Euro - часть единой системы. Чтобы сохранить единый стиль и совместимость, используйте другие элементы той же серии.
