Корпус шкафа с монт.платой SR2 600х600х250мм ВхШхГ | SRN6625K ABB

Корпус шкафа с монтажной платой 600x600x250 мм IP65 от ABB (арт. srn6625k) предназначен для компактного и защищенного монтажа электротехнического оборудования в условиях повышенной запыленности и влаги. Корпус выполнен из стали с порошковым покрытием, оснащён жесткой монтажной платой и надёжным замком, что делает его подходящим для промышленных объектов.

Назначение и область применения

Корпус шкафа с монтажной платой 600x600x250 мм IP65 используется для размещения коммутационных аппаратов, автоматических выключателей, контакторов, реле и других элементов распределительных устройств. Подходит для открытой установки на стене или опоре в помещениях и на улице. Обеспечивает защиту от пыли и струй воды, поэтому применяется на заводах, в насосных станциях, на транспорте, в системах автоматизации и на объектах ЖКХ.

Технические характеристики

• Размеры: 600×600×250 мм (высота × ширина × глубина); установочная глубина - 233,5 мм
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Ударопрочность: IK10 - выдерживает удар энергии до 20 Дж
• Тип дверцы: металлическая, с одним замком
• Цвет: RAL 7035 (серый светло-серый)
• Покрытие: порошковое антикоррозийное
• Класс защиты: I - заземление обязательно через контактную площадку
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 80%
• Номинальный ток: 1000 А - допустимый ток прохождения через внутренние проводники, не через сам корпус
• Количество отверстий для фланцев: 2 - для ввода кабелей
• Нормативные документы: ГОСТ Р 51321.1-2007, ГОСТ Р 52796-2007

Совместимость и монтаж

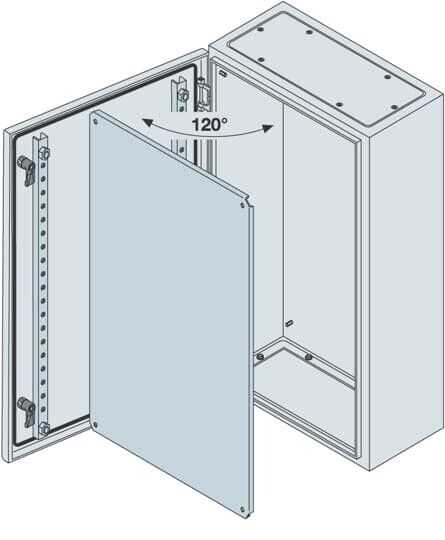

Корпус шкафа с монтажной платой 600x600x250 мм IP65 имеет встроенную стальную монтажную плату с предварительно просверленными отверстиями под DIN-рейки и оборудование. Монтируется открытым способом - крепится болтами к вертикальной поверхности. Для ввода кабелей используются два готовых отверстия под фланцы; остальные можно высверливать по месту. Заземление выполняется через специальный контакт на корпусе. Не рекомендуется использовать для скрытой установки - корпус не рассчитан на заделку в стену.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1-2007 (распределительные устройства низковольтные) и ГОСТ Р 52796-2007 (электрооборудование для взрывоопасных сред, классификация по степени защиты). Класс защиты I требует обязательного подключения к контуру заземления. Ударопрочность IK10 обеспечивает безопасность при случайных механических воздействиях. Напряжение 220 В указано как ориентировочное рабочее напряжение системы внутри шкафа - не является максимальным значением для самого корпуса.

Преимущества

• Жёсткая монтажная плита снижает вибрацию и упрощает сборку оборудования
• Порошковое покрытие устойчиво к царапинам, химикатам и перепадам температур
• Высокая степень защиты IP65 позволяет применять шкаф даже в сырых и пыльных средах
• IK10 обеспечивает долговечность в условиях возможных ударов
• Замок повышает безопасность доступа к оборудованию
• Стандартные габариты совместимы с большинством типовых решений

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах - не имеет сертификата Ex
• Нельзя использовать в условиях постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Климатическое исполнение УХЛ4 исключает работу при температурах ниже −25 C
• Корпус не содержит встроенных вентиляционных каналов - при большой тепловой нагрузке требуется внешнее охлаждение
• Комплектация некомплектная - внутреннее оборудование (DIN-рейки, автоматы, заземление) необходимо приобретать отдельно

Примеры использования

• Электрощит управления конвейерной линией на пищевом производстве
• Распределительный щит насосной станции водоснабжения
• Автоматический щит управления освещением на территории предприятия
• Контрольный шкаф для PLC и частотных преобразователей на производственной линии
• Временный щит на строительной площадке для питания электроинструментов

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под кабели соответствовали диаметрам используемых фланцев - при необходимости сверлите отверстия с учётом толщины стенки (1,2 мм)
• Используйте термостойкие кабельные вставки при прокладке проводов с нагревом выше 70 C
• Обязательно выполните заземление через контактную площадку - это требование класса защиты I
• При использовании в холодных условиях (близко к −25 C) убедитесь, что установленное оборудование также рассчитано на этот диапазон
• Для удобства обслуживания оставьте свободное пространство перед дверцей - минимум 600 мм
• Артикул srn6625k - часть серии SR2 от ABB, совместим со стандартными комплектующими этой серии
