Панель управления 8-кн. ME6 DALI 8K-DIM-1G-4S | 4911005210 Световые Технологии

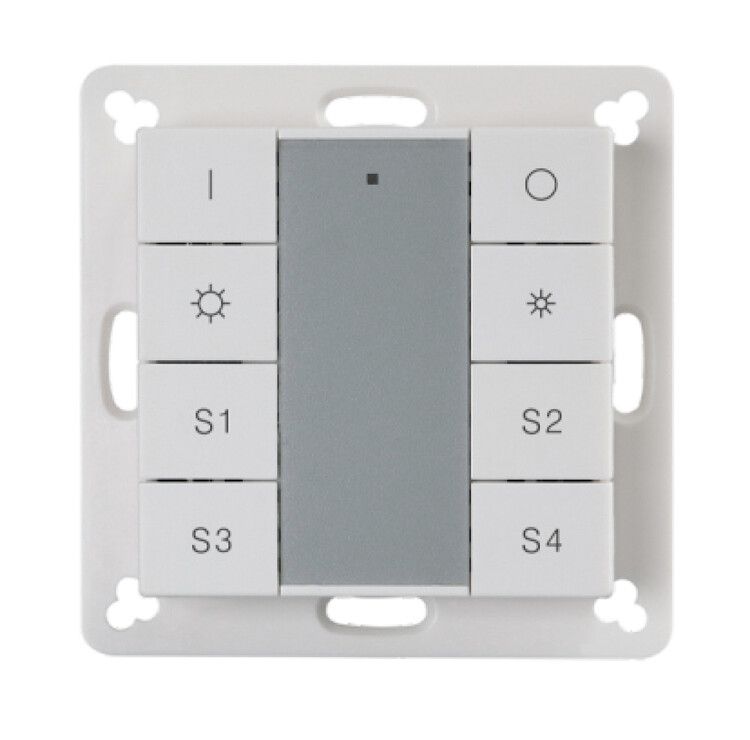

Панель управления 8-кнопочная ME6 DALI 8K-DIM-1G-4S - это устройство для ручного управления освещением в системах на базе протокола DALI. Бренд Световые технологии предлагает эту модель как часть серии DALI Панели управления, предназначенную для установки в подрозеточные коробки. Артикул 4911005210 обеспечивает совместимость с типичными решениями для офисов, административных зданий и общественных помещений.

Назначение и область применения

Панель управления 8-кнопочная ME6 DALI 8K-DIM-1G-4S позволяет управлять группами светодиодных светильников через протокол DALI: включать, выключать и регулировать яркость. Устройство предназначено для установки на стену в стандартную подрозеточную коробку. Подходит для использования в помещениях с постоянным пребыванием людей - офисах, учебных классах, медицинских кабинетах, гостиницах и административных зонах.

Технические характеристики

• Тип изделия: пост управления
• Тип управления: ME6 (система управления освещением от Световые технологии)
• Номинальное напряжение: 230 В - питание устройства осуществляется от сети переменного тока
• Класс защиты: II - двойная изоляция, заземление не требуется
• Степень защиты: IP30 - защищена от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли
• Диапазон рабочих температур: от 0 до +50 C - допустимо использование в отапливаемых помещениях, не рекомендуется для холодных или неотапливаемых зон
• Материал корпуса: пластик - легкий, устойчивый к механическому воздействию, не проводит ток
• Цвет: серый - соответствует стандартной цветовой гамме интерьерных решений
• Гарантийный срок: 24 месяца
• Нормативный документ: ТУ 3461-016-44919750-13

Совместимость и монтаж

Панель управления 8-кнопочная ME6 DALI 8K-DIM-1G-4S совместима с любыми контроллерами и драйверами, поддерживающими протокол DALI. Для работы необходима шина DALI (двухпроводная цепь постоянного тока 16–24 В). Монтаж выполняется в стандартную подрозеточную коробку глубиной не менее 40 мм. Кабели питания 230 В и сигнальные линии DALI должны быть проложены отдельно, чтобы исключить помехи. Комплектация включает саму панель, декоративную рамку и паспорт с инструкцией.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса защиты II - не требует подключения к заземлению. Отсутствие защиты от влаги (IP30) делает её непригодной для влажных помещений, таких как ванные комнаты, кухни или производственные участки с высокой запыленностью. Применение вне указанного температурного диапазона может привести к отказу кнопок или внутренней электроники.

Преимущества

• Восьмикнопочная компоновка позволяет управлять четырьмя группами светильников с функциями включения/выключения и диммирования - оптимально для зонированного освещения
• Пластиковый корпус снижает риск поражения током даже при повреждении изоляции
• Поддержка стандарта DALI обеспечивает точную настройку уровня освещённости и возможность интеграции в крупные системы автоматизации
• Фиксированный форм-фактор и стандартная рамка обеспечивают замену аналогичных моделей без переделки стены

Ограничения применения

• Не применяется во влажных средах - IP30 не защищает от брызг и пара
• Не работает без активной DALI-шиной и контроллера - самостоятельное использование невозможно
• Запрещено использовать при температуре ниже 0 C - возможна потеря чувствительности клавиш и выход из строя электроники
• Не предназначена для внешней установки или мест с повышенной запылённостью

Примеры использования

• Управление освещением в офисном помещении: одна кнопка - рабочие столы, вторая - переговорная, третья - коридор, четвёртая - зона отдыха
• Аудитории школ и университетов - быстрое переключение между режимами “лекция”, “экзамен” и “работа в группах”
• Гостиницы - регулировка яркости в номерах по желанию гостей
• Медицинские учреждения - управление освещением в кабинетах диагностики и процедурных

Практические советы

• Перед монтажом проверьте наличие активной DALI-сети и исправность контроллера - панель не будет работать без них
• При прокладке кабелей соблюдайте расстояние минимум 10 см между силовыми (230 В) и слаботочными (DALI) линиями
• При замене старой панели убедитесь, что посадочный размер совпадает с вашей подрозеточной коробкой - стандартный диаметр 68 мм
• Не используйте панель в качестве основного выключателя для аварийного освещения - она не имеет резервного питания
• При первом включении выполните сброс и программирование группы светильников через контроллер - кнопки не реагируют без предварительной настройки
